Аппарат для проведения гомогенных и гетерогенных процессов

Аппарат для проведения гомогенных и гетерогенных процессов

Иллюстрации

Показать все

Реферат

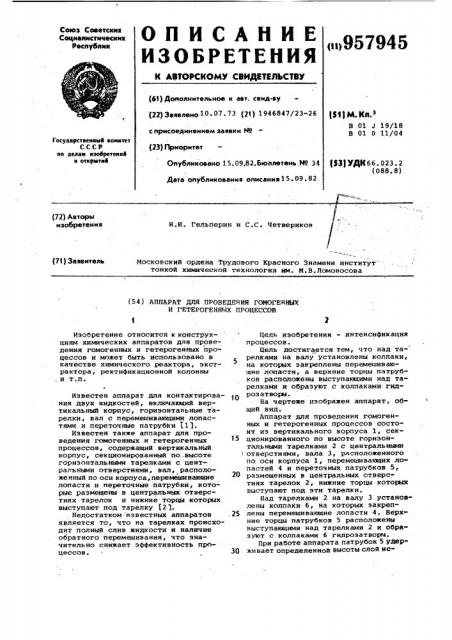

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>957945 (61) Дополнительное к авт. сеид-ву (22) Заявлено 10. 07. 73 (21) 1946847/23-26 с присоединением заявки Но (23) Приоритет

Опубликовано 15. 09,82,Бюллетень .14о 34

Дата опублмковання описания 15. 09. 82

%11М Кл з

В 01 J 19/18

В 01 0 11/04

Госудврсткенимй комитет

СССР но делам изобретений и открытий (33) УДК66. 023. 2 (088.8} (72) Авторы изобретения

Н.И. Гельперин и С.С. Четвериков

Московский ордена Трудового Красного Знамени институт тонкой химической технологии им. И.В.Ломоносова (71) Заявитель (54) АППАРАТ ДЛЯ ПРОВЕДЕНИЯ ГОИОГЕННЫХ

И ГЕТЕРОГЕННИХ ПРОЦЕССОВ

1 2

Изобретение относится к конструкциям химических аппаратов для проведения гомогенных и гетерогенных процессов и может быть использовано в качестве химического реактора, экстрактора, ректификацнонной колонны и т.п.

Известен аппарат для контактирования двух жидкостей, включающий вертикальный корпус, горизонтальные тарелки, вал с перемешивающими лопастями и переточные патрубки (1).

Известен также аппарат для проведения гомогенных и гетерогенных процессов, содержащий вертикальный корпус, секционнрованный по .высоте горизонтальными тарелками с цент-. ральными отверстиями, вал, расположенный по оси корпуса, перемешивающие лопасти и переточные патрубки, которые размещены в центральных отверстиях тарелок и нижние торцы которых выступают под тарелку (2 ).

Недостатком известных аппаратов является то, что на тарелках происходит полный слив жидкости и наличие обратного перемешивания, что значительно снижает эффективность процессов.

Цель изобретения — интенсификация процессов.

Цель достигается тем, что над та- релками на валу установлены колпаки, на которых закреплены перемешивающие лопасти, а верхние торцы патрубков расположены выступающими над тарелками и образуют с колпаками гид1О розатворыНа чертеже изображен аппарат, общий внд.

Аппарат для проведения гомогенных и гетерогенных процессов состоит из вертикального корпуса 1, сек15 ционированного по высоте горизонтальными тарелками 2 с центральными

i oòâåðñTèÿìè, вала 3, расположенного по оси корпуса 1, перемешивающих лопастей 4 и переточнык патрубков 5, 20 размещенных в центральных отверстиях тарелок 2, нижние торцы которых выступают под эти тарелки.

Над тарелками 2 на валу 3 установлены колпаки 6, на которых закреп.25 лены перемешивающне лопасти 4. Верх- . ние торцы патрубков 5 расположены выступающими над тарелками 2 и образуют с колпаками 6 гилрозатворы.

При работе аппарата патрубок 5 удер30 живает определенной высоты слой ис957945

Формула изобретения

ВНИИПИ Заказ 6659/9 Тираж 583 Подписное

Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная,4 (ходных веществ или продуктов взаимодействия и служит для перетока их иэ секции в секцию.

Край колпака б и перемешивающие лопасти 4 погружены в жидкость, вследствие чего на тарелках 2,создается гидравлический затвор. Газ, выходя из патрубка 5, барботирует через слой жидкости, находящейся на тарелке 2. Таким образом, при вращении колпака б с перемешивающими лопастями 4 происходит одновременное и непрерывное перемешивание веществ и барботаж газа через них.

Это снижает расход энергии на перемешивание, а гидравлические за- творы не дают возможности поднимающемуся по аппарату газу проходить в вышележащие секции, минуя колпаки и тарелки с находящимися на них продуктами., Газ собирается в верхней секции аппарата и выходит через штуцер 7, т.е. аппарат позволяет улавливать выделяющийся в процессе или дополнительно вводимый в аппарат газ, который в дальнейшем можно регенерировать и возвращать в процесс.

Аппарат для проведения гомогенных и гетерогенных процессов, содержащий вертикальный корпус, секционированный по высоте горизонтальными тарелками с центральными отверстиями, вал, расположенный по оси корпуса, перемешивающие лопасти и переточные патрубки, которые раз10 мешены в центральных отверстиях тарелок и нижние торцы которых выступают под тарелку, о т л и ч а юшийся тем, что, с целью интенсификации процессов, над тарелками на валу установлены колпаки, на которых закреплены перемешивающие лопасти, а верхние торцы патрубков расположены над тарелками и образуют с колпаками гицрозатворы.

Источники информации, Принятые Во внимание IIpH экспертизе

1. Патент ФРГ М 1209994, кл. 12 С 1, 11.08.66.

2. Акцептованная заявка Японии

9 48-1578, кл. 13(7) А 12, 18.01,73,
