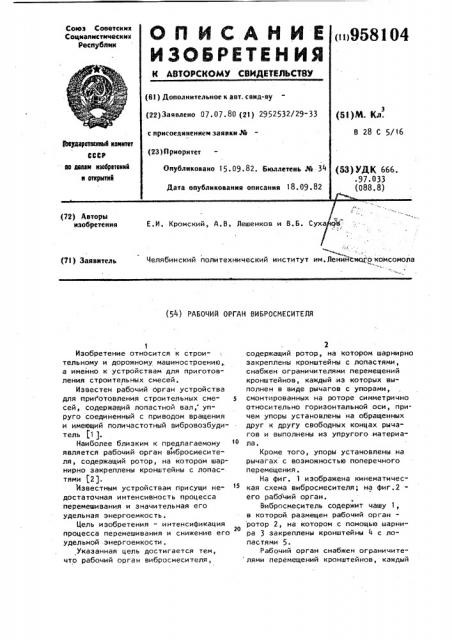

Союз Советских

Социалистических

Республик

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свид-ву (22)Заявлено 07.07.80 (21) 2952532/29-33 с присоединением заявки,%

- (23)Приоритет (51) М. К. .

В 28 С 5/16

1Мудвустаеки1 качитат

ФСТР ао делам нзабретеккй

II открытки

Опубликовано 15.09.82. Бюллетень М 34

Дата опубликования описания 18. 09. 82 (53) УДК 666. .97.033 (088. 8) (72) Авторы изобретения

Е. И. Кромский, А. В. Лешенков и В. Б. Суха овЧелябинский политехнический институт им.Лени@=нщ;о комсомола (7!) Заявитель (54) РАБОЧИЙ ОРГАН ВИБРОСИЕСИТЕЛЯ

Изобретение относится к строительному и дорожному машиностроению, а именно к устройствам для приготовления строительных смесей.

Известен рабочий орган устройства для прит*отовления строительных смесей, содержащий лопастной вал, упpyro соединенный с приводом вращения и имеющий поличастотный вибровозбудитель (1 3.

Наиболее близким к предлагаемому является рабочий орган вибросмесителя, содержащий ротор, на котором шарнирно закреплены кронштейны с лопастями (2).

Известным устройствам присущи недостаточная интенсивность процесса перемешивания и значительная его удельная энергоемкость.

Цель изобретения — интенсификация процесса перемешивания и снижение его удельной энергоемкости. указанная цель достигается тем, что рабочий орган вибросмесителя, 2 содержащий ротор, на котором шарнирно закреплены кронштейны с лопастями, снабжен ограничителями перемещений кронштейнов, каждый .из которых выполнен в виде рычагов с упорами, s смонтированных на роторе симметрично относительно горизонтальной оси, причем упоры установлены на обращенных друг к другу свободных концах рычагов и выполнены из упругого материала.

Кроме того, упоры установлены на рычагах с возможностью поперечного перемещения.

На фиг. 1 изображена кинематическая схема вибросмесителя; на фиг.2его рабочий орган.

Вибросмеситель содержит чашу 1, в которой размещен рабочий органго ротор 2, на котором с помощью шарни.ра 3 закреплены кронштейны 4 с лопастями 5.

Рабочий орган снабжен ограничите лями перемещений кронштейнов, каждый

3 958104 из которых выполнен в виде рычагов б с упорами 7, смонтированных на роторе 2 симметрично относительно горизонтальной оси, причем упоры 7 установлены на обращенных друг к другу свободных концах рычагов 6 и выполмены из упругого материала. Кроме того, упоры установлены на рычагах с возможностью поперечного перемеще- ния. Вибросмеситель содержит также te привод вращательного движения 8, импульсный механизм 9 и вал 10.

Вибросмеситель работает следующим образом.

Привод 8 вращательного движения через ведомое звено обеспечивает вращение вала 10 с определенной средней скоростью. Импульсный механизм 9 . обеспечивает получение знакопеременного вращающего момента на валу. Та- щ ким образом, вал 10 и ротор 2 участвуют одновременно в двух движениях: вращательном и колебательном, Крон" штейны 4 шарнирно прикреплены к ротору 2, и их положение фиксируется 33 упругими ограничителями.

Под действием привода 8 лопасти совершают круговое движение в чаше 1.

Под действием энакопеременных импульсов вращающего момента от импульс ного механизма 9 ротор 2 забегает или отстает от вращающихся кронштейнов 4 с лопастями 5. При этом происходит контакт (удар) упоров 7 с кронштейнами 4, На интервале каждого контакта осуществляется резкое торможение

35 смесительного аппарата (кронштейнов

4 и лопастей 5), что способствует возникновению значительных ускорений, Коэффициент усиления амплитуд колебаний зависит от жесткости упругих

4 ограничителей, величины зазора и места установки упоров.

Предложенное выполнение рабочего органа вибровозбудителя позволяет получать высокие значения ускорения колебаний лопаток при сравнительно небольших амплитудах колебаний ротора, что значительно интенсифицирует процесс перемешивания.

Формула изобретения

1. Рабочий орган вибросмесителя, содержащий ротор, на котором шарнирно закреплены кронштейны с лопастями, отличающийся тем, что, с целью интенсификации процесса перемешивания и снижения его удельной энергоемкости, он снабжен ограничителями перемещений кронштейнов, каждый из которых выполнен в виде рычагов с упорами, смонтированных на роторе симметрично относительно горизонтальной оси, причем упоры установлены на обращенных друг к другу свободных концах рычагов и выполнены из упругого материала.

2. Орган по и. 1, о т л и ч а юшийся тем, что упоры установлены на рычагах с возможностью поперечного перемещения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство -СССР

H 371075, кл. В 28 С 5/16, 1971.

2. Сапожников M.ß. Механическое оборудование предприятий строительных материалов, иэделий и конструкций. M., "Высшая школа", 1971, с. 366-367 °
