Устройство для загрузки материала в пакетировочный пресс

Устройство для загрузки материала в пакетировочный пресс

Иллюстрации

Показать все

Реферат

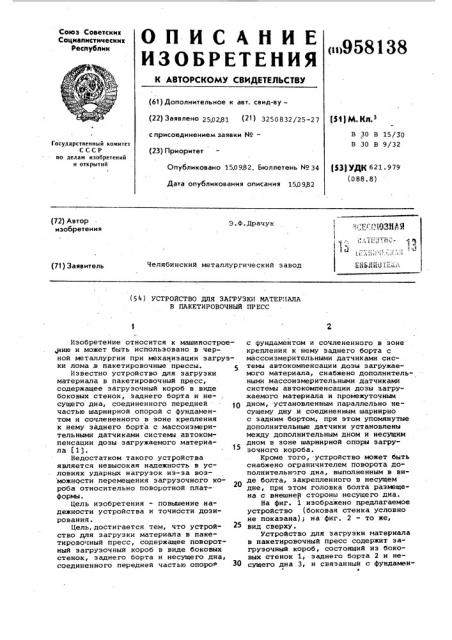

ОПИС АНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii>958138 (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.02.81 (21) 3250832/25-27 (51)М Кл з

В 30 В 15/30

В 30 В 9/32 с присоединением заявки ¹â€”

Государственный комитет

СССР по делам изобретений и открытий

t (23) Приоритет

Опубликовано 150982. Бюллетень ¹ 34

Дата опубликования описания 150982

)$3) УДК б21.979 (088.8) (72) Автор изобретения

Э.Ф.Драчук

Е!1ЬЛЫ l.2 а. ..

Челябинский металлургический завод (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ МАТЕРИАЛА

В ПАКЕТИРОВОЧНЫЙ ПРЕСС

Изобретение относится к машинострое,нию и может быть использовано в черной металлургии при механизации загрузки лома в пакетировочные прессы. 5

Известно устройство для загрузки материала в пакетировочный пресс, содержащее загрузочный короб в виде боковых стенок, заднего борта и несущего дна, соединенного передней частью шарнирной опорой с фундаментом и сочлененного в зоне крепления к Нему заднего борта с массоизмерительными датчиками системы автокомпенсации дозы загружаемого материала (1).

Недостатком такого устройства является невысокая надежность в условиях ударных нагрузок из-эа воз можности перемещения загрузочного короба относительно поворотной платформы °

Цель изобретения — повышение надежности устройства и точности дозирования. цель, достигается тем, что устрой- 25 ство для загрузки материала в пакетировочный пресс, содержащее поворотный загрузочный короб в виде боковых стенок, заднего борта и несущего дна, соединенного передней частью опороя 30 с фундаментом и сочлененного в зоне крепления к нему заднего борта с массоизмерительными датчиками системы автокомпенсацин дозы загружаемого материала, снабжено дополнительными массоизмерительными датчиками системы автокомпенсации дозы загружаемого материала и промежуточным дном, установленным параллельно несущему дну и соединенным шарнирно с задним бортом, при этом упомянутые дополнительные датчики установлены между дополнительным дном и несущим дном в зоне шарнирной опоры загрузочного короба.

Кроме того, устройство может быть снабжено ограничителем поворота дополнительного дна, выполненным в виде болта, закрепленного в несущем дне, при этом головка болта размещена с внешней стороны несущего дна.

На фиг. 1 изображено предлагаемое устройство (боковая стенка условно не показана); на фиг. 2 — то же, вид сверху.

Устройство для загрузки материала в пакетировочный пресс содержит загрузочный короб, состоящий из боковых стенок 1, заднего борта 2 и несущего дна 3, и связанный с фундаменФ

958138 том через шарнирную опору 4, для поворота кс >оба гидравлический привод 5. Короб опирается несущим дном 3 на массоизмерительные датчики 6 системы автокомпенсации дозы загружаемого материала, установленные на 5 фундаменте по краям короба.

К заднему борту 2 через шарнирную ось 7 параллельно несущему дну 3 присоединено дополнительно дно 8, опирающееся на массоиэмерительные датчики 9, установленные на несущем дне 3.

Несущее дно 3 жестко связано с дополнительным дном 8 посредством при- варенной к последнему гайки 10 и бол- 5 та 11 с упорной шайбой 12. Дополнительное дно 8 снабжено резиновыми защитными фартуками 13, укрепленными потайными болтами 14.

Краном подают в короб первую порцию лома. Независимо от того, куда . помещается порция лома, ближе к опоре 4 или к заднему борту 2, масса определяется правильно. Груз,,помещенный ближе к заднему борту 2, в основном воздействует на датчики 6, а груз вблизи опоры 4 — в основном на датчики 9. Если груз располо>кен на середине короба, то он действует равномерно на обе пары датчиков 6 и 9. 30

При поступлении в короб первой порции лома эквивалентный массе порции сигнал датчиков 6 и 9 компенсируется сигналом блока измерителя (не показан) и высвечивается на цифровом табло (не покаэано), Масса второй порции лома добавляется к массе первой и т.д. Крановщик, наблюдая за цифровым табло, прекращает погрузку, когда в короб погруже- 40 на требуемая доза лома.

Защитные фартуки 13, например из резины, не допускают попадания кусков лома между боковыми стенками 1 и промежуточным дном 3 и заклинивания или затирания последних друг о друга.

Для ограничения поворота дополнительное дно 8. скреплено с несущим дном 3 болтом 11 с упорной шайбой завинчиваемым,в гайку 10, приваренную к несущему дну 3. О достаточной степени прижатия промежуточного дна 8 и несущего дна 3 судят при наладке конструкции по показаниям блока из.— мерения, постепенно закручивая болт, или визуально — по деформации упорной шайбы.

Экономический эффект обеспечивается за счет повышения точности загружаемой массы.

Формула изобретения

1. Устройство для загрузки материала в пакетировочный пресс, содержащее загрузочный короб в виде боковых стенок, заднего борта и несущего дна, соединенного передней частью шарнирнои опорой с фундаментом и сочлененного в зоне крепления к нему заднего борта с массоизмерительными датчиками системы автокомпенсации дозы загружаемого материала, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности и точности дозирования, оно снабжено дополнительными массоизмерительными датчиками системы автокомпенсации дозы загружаемого материала и промежуточным дном, установленным параллельно несущему дну и соединенным шарнирно с задним бортом, при этом упомянутые дополнительные датчики установлены между дополнительным дном и несущим дном в зоне шарнирной .опоры загрузочного короба.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что оно снабжено ограничителем поворота допол.— нительного дна, выполненным в виде болта, закрепленного в несущем дне, при этом головка болта размещена с внешней стороны несущего дна.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 617296, кл. В 30 В 15/30, 14.02. 77 (прототип).

958138

8 Ц 1О

7 Фи 2 10
