Эмаль

Эмаль

Иллюстрации

Показать все

Реферат

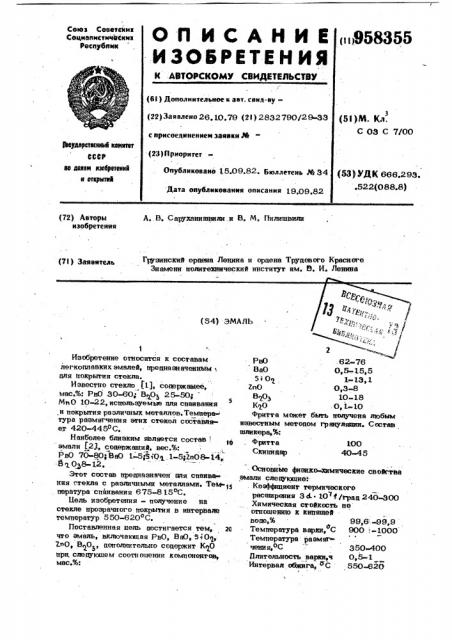

Союз Соввтенне

Соцнапнстнчееине республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОУСКРМУ СВИДЕТЕЛЬСТВУ (ii>958355 (5I)M. Кл.

С 03 С 7l00 (B! ) Дополнительное я авт. свнд-ву— (22) Заявлено 26. 10.79 (2I ) 2832790/20-33 с присоединением заниян М (23) Приоритет

9теудеретеоееий кеттятет ссбр ае делен езебретеяяй н еткрытей

Опубликовано 15.09.82. Бюллетень М 34 (53) УДК 666.293..522(088.8) Дата опубликования описания 19,09,82

А..В. Саруханишвили.и В. М, Пилишвили (72) Авторы изобретения

Грузинский ордена Ленина и ордена Трудового Красного

Знамени политехнический институт им. 8. И. Ленина (7!) Заявитель

350 400

0,5-1

550-620 зобретение относится к составам легкоплавких эмалей, предназначенным i для покрытия стекла.

Известно стекло (1), содержащее, мы%т рво 30-60» В ОЪ 25-50»

Мп0 10-22, используемые для спаивания и покрытия различных металлов. Темпера- тура размягчения этих стекал составляет 420 445оС

Наиболее близким является состав : эмали т.23,, содержатций, вес.%:

РвО 7080;ВаО 1-5;31 01 1 5;2п08-14»

Й 10 8-12, Этот состав предназначен для спаива ния стекла с различными металлами. Тем-т пература спаивания 675-815оС.

Цель изобретения - получение на стекле прозрачного покрытия в интервале температур 550-620оС.

Поставленная цель дос игается тем, 2Е что эмаль, вклвчавщая РвО, BaO, S Oq, 2пО, 8 0,, дополнительно содержит КоО при. следувшем соотношении компонентов, мас.%:

PaG 62-76

ВаО 0,5-. 15,5

Si 0 1 1-13, l

Zn0 0,3-8

lO-18

К1О О, 1-10

Фритта может быть получена любым известным методом гранулянии. Состав шликера,%: бритта 100

Скипидар 40-45

Основные физико-химические свойгтва эмали следуамцие . . Коэффициент термического расширения 3 А - 0 Ф /град 240-300

Химическая стойкость ио отношенито к кипящей ваде,% 99,6 -99,9

Температура варки, С 900 -1000

Температура размяг чения 0С

Длительность варки,ч

Интервал обжига, Ñ

958355

Степень блеска,%11вет покрытия

86 94

Велый проз рачный

62,0

76,0

65,0

15,5

1,0

В во

0,5

Si 01

2.п 0

1,0

13,1

0,3

6,0

8,0

В,10

К О

10,0

10,0

18,0

Oil

2,5

10,0

Коэффициент теомического расширения 3 d..lо 1/град.

280

240

300

Химическая стойкость по отношению к кипящей some 9o

99,8

99,7 99,6

Температура размягчения, С

Степень блеска, 7

Интервал обжига, оС

3 80.

400

350

90

5 50-620

550 620 550-620 Составитель С. Балобокова

Рецактор Е. Лаеуренко Текред ИьГайцУ Корректор Г. Решетник

Заказ 6963/ 9 ираж 508

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 35; Раушская наб., ц. 4/5ь

Подписное филиал ППП Патент,, r. Ужгород, ул. Проектная, 4

Экономический эффект от внедрения предлагаемой эмали при использовании ее в максимальном обьеме составит около

15 тыс.руб, в год»

Форматна изобретения

Эмаль, включающая Рво, BaO,ЮО1,ЫО

В ОЗ, отличающаяся тем, что, с целью получения на стекле прозрачного покрытия в интервале температур 550620 С . она дополнительно соцержит К10 пви следующем соотношении компонентов, мас, о:

В табл. 1 пвивецэны конкретные составы эмалей, а ик свойства - в, табл. 2.

Рво, 62-76

Ва0 0,5-15,5

Si 0 1-13, 1

7.по 0,3-8 1 3

10-18

К 10 О, 1-10

Источники информацииь снятые во внимание при экспертизе

1ь Авторское свидетельство СССР

43 М 42 1645ь кл» С 03 С 3/ 14ь 1972.

2. Патен франции М 2086 937, кл. С 03 С 27/00, 1971. (прототип).
