Водно-дисперсионный состав для покрытия

Водно-дисперсионный состав для покрытия

Иллюстрации

Показать все

Реферат

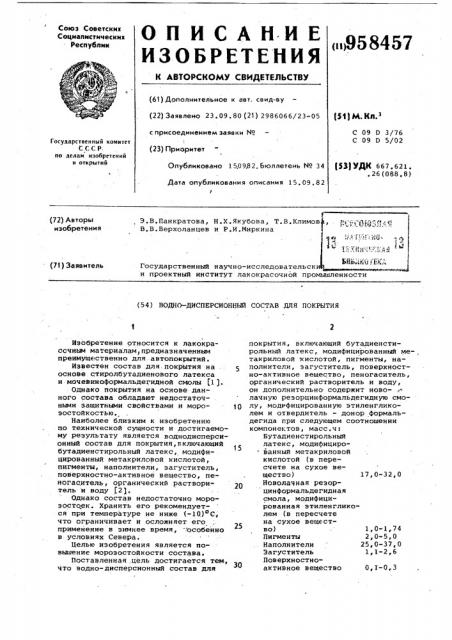

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 23.09.80 (21) 2986066/23-05 фЯ ф) М.Кд.з с присоединением заявки ¹

С 09 D 3/76

С 09 D 5/02

Государственный комитет

СССР по делам изобретений и открытин (23) Приоритет 5Ц УДК 667. 621 °

° 26(088.8) Опубликовано 150982. Бюллетень ¹ 34

Дата опубликования описания 15.09.82

I (72) Авторы изобретения

Э.В.Панкратова, Н.Х.Якубова, Т.В.Климов

В.В.Верхоланцев и Р.И.Миркина

13

Государственный научно-исследовательск е. » » (» т д :, (71) Заявитель и проектный институт лакокрасочной промышле нности (54) ВОДНО-ДИСПЕРСИОННЫЙ СОСТАВ ДЛЯ ПОКРЫТИЯ

1,0- 1,74

2,0-5,0

25,0-37,0

1,1-2,6

0,1 -0,3

Изобретение относится к лакокрассчиым материалам, предназначенным преимущественно для автопокрытий.

Известен состав для покрытия на . основе стиролбутадиенового латекса и мочевиноформальдегидной смолы (1 j.

Однако покрытия на основе данного состава обладают недостаточными защитными свойствами и мороэостойкостью.

Наиболее близким к изобретению по технической сущности и достигаемому результату является воднодисперсионный состав для покрытия,включающий бутадиенстирольный латекс, модифицированный метакриловой кислотой, пигменты, наполнители, загуститель, поверхностно-активное вещество, пеногаситель, органический растворитель и воду (21.

Однако состав недостаточно морозостоек. Хранить его рекомендуется при температуре не ниже (-10) С, что ограничивает и осложняет его применение в зимнее время, . особенно в условиях Севера.

Целью изобретения является повышение морозостойкости состава.

Поставленная, цель достигается тем, что водно-дисперсионный состав для покрытия, включающий бутадиенстирольный латекс, модифицированный ме-, такриловой кислотой, пигменты, наполнители, эагуститель, поверхностно-активное вещество, пеногаситель, органический растворитель и воду, он дополнительно содержит новолачную резорцинформальдегидную смолу, .модифицированную этиленгликолем и отвердитель — донор формальдегида гри следующем соотношении компонентов, масс.ч:

Бутадиенстирольный латекс, модифицированный метакриловой кислотой (в пересчете на сухое вещество) 17,0-32,0

20 Новолачная резор цинформальдегидная смола, модифицированная этиленгликолем (в пересчете на сухое вещество)

Пигменты

Наполнители

Загуститель

Поверхностноактивное вещество

958457

Пеногаситель 0,2-0,3

Отнердитель (в пересчете на формальдегид) 0,4-1,0

Органический растворитель 3,0-3,5

Вода 32,8-49,2

Бутадиенстирольный латекс представляет собой дисперсию каучука, содержащего 35-85 масс.% стирола (предпочтительно 50-65%), 15-65% бутадиена, модифициронанного 1-5% метакрилоной кислоты, сухой остаток латекса 40-50%, РН 7-8.

Новолачная резорцинформальдегидная смола, модифицированная этиленгликолем, представляет собой продукт частичной конденсации резорцина, формальдегида и этиленгликоля, причем соотношение резорции:. формальдегид н исходной смеси составляет 1:0,5-0,8, а этиленгликоль составляет 2-3-кратный избыток по отношению к резорцину. В качестве пигмента используют фосфат цинка, силикохромат свинца, сульфид цинка, железоокисные и другие пигменты.

В качестве наполнителей могут быть использонаны асбест, каолин, графит, слюда, микротальк, резоновая крошка, волокнистые материалы органического происхождения — поли,эфирные, полиамидные, полиакрилонитрильные волокна и другие.

В качестве сгустителя используют бентонит, монтморилонит магния, дисперсии на основе акрилоная кислота-акриловый эфир, аэросил и другие.

В качестве пеногасителя используют обычно применяемые в водных системах, такие как силиконовые жидкости (ПМС, ГКЖ, и другие) НОПКО, Бальзам Шостаковского и другие,а .

: в качестве отнердителя — вещества, способные выделять при сушке покрытий формальдегид, такие как, формалин, параформ и другие. В качестве растнорителя применяют диэтиленгликоль, бутил- и этилцеллоэольв, бутилоный или этиловый эфиры диэтиленгликоля, глицерин.

Композицию готовят в смесителе типа Вернер-Пфляйдерер, к латексу добавляют рецептурное количество поверхностно-активного вещестна, растворенного в воде, органический растворитель и резорцинформальдегидную смолу. Смесь размешивают до равномерного распределения всех компонентов (примерно, 20 мин.) и при

Работающей мешалке загружают пигменты и наполнители. Размешивают 5060 мин, добавляют загуститель, пеногаситель и размешивают до полной однородности (3-4 ч). Готовая композиция может наноситься .различными спо-. собами: вручную по трафарету, пненмораспылением, безвоздушным распылением толщиной 200-1500 мкм.

Пример 1. В смеситель типа

Вернер-Пфляйдерер загружают 78 мас.ч бутадиенстирольного латекса, модифицированного метакрилоной кислотой (с.о. 41%, РН 8.7, т.е. 32 мас.ч.

100%-ro латекса), включают мешалку и при размешивании добавляют раст10 !вор 0,3 мас.ч. сульфонола в 2 мас.ч. воды, 1,5 мас.ч. Резорцинформальдегидной смолы, модифицированной этиленгликолем (РН 8,5, с.о. = 67%, т.с. 1 мас.ч. 100%-ой смолы) в

1,5 мас.ч. диэтиленгликоля. Смесь размешивают 20 мин и прибавляют к ней 12,8 мас.ч. асбеста, 10,2 мас.ч каолина, 2 мас.ч. микрокальцита и

2,5 мас.ч. силикохромата свинца.

Прибавление пигментов и наполнителей ведут с такой скоростью, чтобы не образовалось трудноразмешиваемой шапки . После 1 ч размешивания добавляют 2,6 мас.ч. бентонита

25 и 0,3 мас.ч. гидроксисилоксаноной жидкости, растворенной в 1,5 мас.ч.. диэтиленгликоля. Смесь компонентов размешивают 3 ч до полной однородности. Получают густую тиксотроп30 ную массу. Для получения покрытия в готовую мастику добавляют 1,1 мас.ч формалина (37%-ный раствор формальдегида н воде, т.е. 0,41 мас.ч. в пересчете на формальдегид) и размешивают 30 мин.

Покрытие сушат по следующему режиму: 30 мин при комнатной температуре и 40 мин при 130ОС.

Аналогично описанному в примере 1 получают композиции, состав которых приведен в табл.1.

Покрытия получают аналогично описанному.

Пример 6.(по, прототипу). Композиция содержит, мас.ч.: сополимерная дисперсия стирола, бутадиена и метакриловой кислоты (с.о, 41%,.

РН 8,7) 52; черный железоокисный пигмент 7,0; каолин 21,0; карбид кремния 2,0; бентонит 0,5; тилоза

0,7; ГКЖ-94 0,3; раствор нафтената кобальта, содержащий 6% СО 0,2; сульфанол 0,5у диэтиленгликолы вода

14,5; асбест 10,0.

Процесс приготовления композиции

55 аналогичен описанному в примере 1.

Покрытие получают сушкой в течение

12 мин при 110 С, затем в течение

60 мин при 135оС.

В табл.2 представлены свойства

60 получаемых покрытий в сравнении с аналогом и прототипом.

Примечание: Покрытия по примерам.

1-3 получают на основе предлагаемой водно-дисперсионной мастики после выдерживания ее при -40 С в тече958457

1,0-),74

2,0-5,0

25,0-37,0

1,1-2,6 м

Формула изобретения

30

Составитель О.Оболонская

Редактор Н.Горват Техред С.Мигунова Корректор A.Ëçÿòêo

Заказ 6978/35 Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. УжгорОд, ул. Проектная, 4 ние 5 циклов ° Покрытие по примеру 4 получают на основе водно дисперсионной мастики - после выдерживания при

-40 C в течение 2 циклов, так как после 3-х циклов мастика коагулирует ° Покры1ия по примерам 5 и 6 не наносят, так как системы при -40ОС коагулируют. Один цикл — это замораживание до -40 C и оттаивание до комнатной температуры.

Состав по изобретению сохраняет все свои первоначальные свойства пос .ле длительного хранения при -40ОС, что позволяет успешно использовать его в северных и восточных областях

Советского Союза. Кроме того, введение резорцинформальдегидной смолы, модифицированной этиленгликолем, значительно увеличивает морозостойкость состава, не снижая при этом защитных свойств покрытия. 20

Водно-дисперсионный состав для покрытия, включающий бутадиенстирольный латекс, модифицированный метакриловой кислотой, пигменты, наполнители, загуститель, поверхностно-активное вещество, пеногаситель, органический растворитель и воду, отличающийся тем, что, с. целью повышения морозостой.— кости состава, он дополнительно содержит новолачную резорцинформальдегидную смолу, модифицированную этиленгликолем и.отвердитель донор формальдегида при следующем сотношении компонентов, мас.ч.:

Бутадиеистирольный латекс, модифицированный метакриловой кислотой (в пересчете на сухое вещество l7,0-32,0

Новолачная резорцинформальдегидная смола, модифицированная этиленгликолем (в пересчете на сухое вещество)

Пигменты

Наполнители

Загуститель

Поверхностно-активное вещество О, 1-0,3

Пеногаситель 0,2-0,3

Отвердитель (в пересчете на формальдегид) 0,4-1,0

Органический растворитель 3,0-3 5

Вода 32,8-49,2

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 291944, кл. С 09 D 3/48, 1963.

2. Патент Великобритании

Р, 1264054, кл. С 3 Р, опублик. 1972 (прототип).
