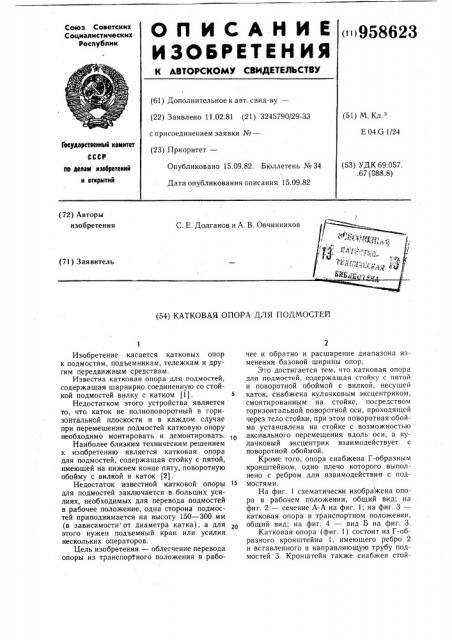

ОП И САН И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Гееударстееиимй кемитет
СССР
Опубликовано 15.09.82. Бюллетень №34 (53) УДК 69.057. .67 (088.8) по делам изебретеиий и еткрмтий
Дата опубликования описания 15.09.82 (72) Авторы изобретения
С. Е. Долганов и А. В. Овчинников
J - « (4 Ц у
«
/, .«««
« «„и«««., «k-Q .. Фжа-"" ." " (71) Заявитель (54) КАТКОВАЯ ОПОРА ДЛЯ ПОДМОСТЕй
Изобретение касается катковых опор к подмостям, подъемникам, тележкам и другим передвижным средствам.
Известна катковая опора для подмостей, содержащая шарнирно соединенную со стойкой подмостей вилку с катком (1).
Недостатком этого устройства является то, что каток не полноповоротный в горизонтальной плоскости и в каждом случае при перемещении подмостей катковую опору необходимо монтировать и демонтировать.
Наиболее близким техническим решением к изобретению является катковая опора для подмостей, содержащая стойку с пятой, имеющей на нижнем конце пяту, поворотную обойму с вилкой и каток (2).
Недостаток известной катковой опоры для подмостей заключается в больших усилиях, необходимых для перевода подмостей в рабочее положение, одна сторона подмостей приподнимается на высоту 150 †3 мм (в зависимости от диаметра катка), а для этого нужен подъемный кран или усилия нескольких операторов.
Цель изобретения — облегчение перевода опоры из транспортного положения в рабочее и обратно и расширение диапазона изменения базовой ширины опор.
Это достигается тем, что катковая опора для подмостей, содержащая стойку с пятой и поворотной обоймой с вилкой, несущей
5 каток, снабжена кулачковым эксцентриком, смонтированным на стойке, посредством горизонтальной поворотной оси, проходящей через тело стойки, при этом поворотная обойма установлена на стойке с возможностью аксиального перемещения вдоль оси, а кулачковый эксцентрик взаимодействует с поворотной обоймой.
Кроме того, опора снабжена Г-образным кронштейном, одно плечо которого выполнено с ребром для взаимодействия с подмостями.
На фиг. 1 схематически изображена опора в рабочем положении, общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3— катковая опора в транспортном положении, общий вид; на фиг. 4 — вид Б на фиг. 3.
Катковая опора (фиг. 1) состоит из Г-образного кронштейна 1, имеющего ребро 2 и вставленного в направляющую трубу подмостей 3. Кронштейн также снабжен стой958623 пазон использования опоры при наличии посторонних предметов, Все это создает значительную экономию времени при работе, снижает трудозатраты и улучшает условия эксплуатации катковой опоры.
Формула изобретения
3 кой 4, кулачковым эксцентриком 5, новоротной обоймой 6, вилкой 7 и катком 8
На конце стойка имеет пяту 9. Эксцентрик 5 установлен на горизонтальной оси 10 (фиг. 2) вставленной в отверстие, выполненное в стойке 4, и имеющей многогранный хвосто вик 11 под ключ 12. Направляющая труба 3 закрепляется на подъемнике (подмостях) 13, и имеет паз 14 (фиг. 4) и проушины 15, соединенные болтом 16.
Работа с катковой опорой осуществляется следующим образом.
В рабочем положении опора устанавливается на пяту 9. Для перевода опоры в транспортное положение на колесо 8 необходимо ключом 12 повернуть эксцентрик 5 в положение, показанное на фиг. 3, при этом эксцентрик 5 своей рабочей поверхностью давит на обойму 6 и перемешает стойку вверх, вдоль кронштейна, и опора устанавливается на колесо 8. Для изменения ширины опор отворачивают болт 16, перемещают кронштейн своим ребром 2 в пазу 14 трубы 3 и закрепляют в нужномместе при помощи болта 16.
Технико-экономический эффект заключается в том, что вместо подъемного крана или усилий нескольких операторов, в предложенной конструкции для перевода ее из транспортного положения в рабочее и обратно достаточно усилия одного оператора, а изменение ширины опор увеличивает диа1. Катковая опора для подмостей, содержащая стойку с пятой и поворотной обоймой с вилкой, несущей каток, отличающаяся
10 тем, что, с целью облегчения перевода опоры из транспортного положения в рабочее и обратно, она снабжена кулачковыМ эксцентриком, смонтированным на стойке, посредством горизонтальной поворотной оси, проходящей через тело стойки, при этом поворотная обойма установлена на стойке с возможностью аксиального перемещения вдоль оси, а кулачковый эксцентрик взаимодействует с поворотной обоймой.
2. Опора по п. 1, отличающаяся тем, что, с целью изменения базовой ширины опоры, она снабжена Г-образным кронштейном, одно плечо которого выполнено с ребром для вза и м оде йств и я с под мостя M u.
Источники информации, принятые во внимание при экспертизе
1. Патент Франции № 2323841, кл. Е 04 G 1/24, 1977.
2. Авторское свидетельство СССР № 688585, кл. Е 04 G 1/24, 1978.
