Реферат

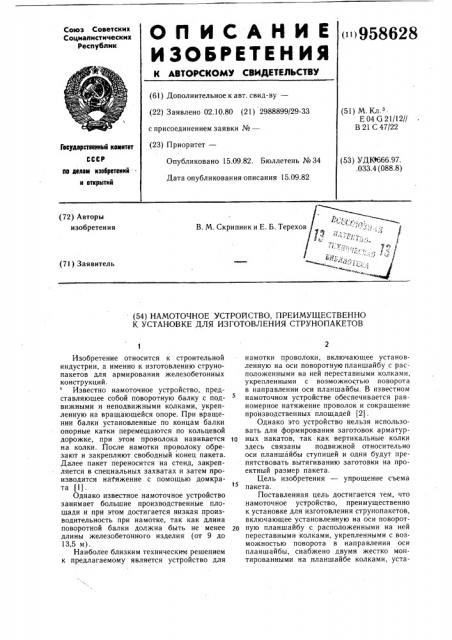

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (i ) 958628 (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.10.80 (21) 2988899/29-33 с присоединением заявки №вЂ” (51) М. Кл.

Е 04 G 21/12//

В 21 С 47/22

Опубликовано 15.09.82. Бюллетень № 34

Дата опубликования описания 15.09.82 (53) УДКФ666.97. .033.4 (088.8) пе делам нзееретенкй и еткрмтий (72) Авторы изобретения

В. М. Скрипник и Е. Б. Терехо (71) Заявитель (54) НАМОТОЧНОЕ УСТРОЙСТВО, ПРЕИМУЩЕСТВЕННО

К УСТАНОВКЕ Д,ЛЯ ИЗГОТОВ,ЛЕНИЯ СТРУНОПАКЕТОВ.рееударетееннмй комитет (23) РНоРНТеТ

Изобретение относится к строительной индустрии, а именно к изготовлению струнопакетов для армирования железобетонных конструкций.

Известно намоточное устройство, представляющее собой поворотную балку с подвижными и неподвижными колками, укрепленную на вращающейся опоре. При вращении балки установленные по концам балки опорные катки перемещаются по кольцевой дорожке, при этом проволока навивается 10 на колки. После намотки проволоку обрезают и закрепляют свободный конец пакета.

Далее пакет переносится на стенд, закрепляется в специальных захватах и затем производится натяжение с помощью домкрата (1).

Однако известное намоточное устройство занимает большие производственные площади и при этом достигается низкая производительность при намотке, так как длина поворотной балки должна быть не менее го длины железобетонного изделия (от 9 до

13,5 м).

Наиболее близким техническим решением к предлагаемому является устройство для намотки проволоки, включающее установленную на оси поворотную планшайбу с расположенными на ней переставными колками, укрепленными с возможностью поворота в направлении оси планшайбы. В известном намоточном устройстве обеспечивается равномерное натяжение проволок и сокращение производственных площадей (2) .

Однако это устройство нельзя использовать для формирования заготовок арматурных накатов, так как вертикальные колки здесь связаны подвижной относительно оси планшайбы ступицей и одни будут препятствовать вытягиванию заготовки на проектный размер пакета.

Цель изобретения — упрощение съема пакета.

Поставленная цель достигается тем, что намоточное устройство, преимущественно к установке для изготовления струнопакетов, включающее установленную на оси поворотную планшайбу с расположенными на ней переставными колками, укрепленными с возможностью поворота в направлении оси планшайбы, снабжено двумя жестко монтированными на планшайбе колками, уста958628

Формула изобретения новленными напротив друг друга по диаметру окружности, длина которой равна удвоенной длине изготавливаемого пакета, причем поворотные колки подпружинены с внутренней стороны планшайбы.

На фиг. 1 схематически показана установка для изготовления струнопакетов; на фиг. 2 — траверса для съема пакетов; на фиг. 3 — намоточное устройство в процессе намотки проволоки (вид сверху); на фиг. 4-то же, в процессе вытягивания пакета на проектную длину; на фиг. 5 — поворотный кол ок.

Установка для изготовления струнопакетов включает намоточное устройство 1, бухтодержатель 2, тормозное устройство 3 и траверсу 4 для съема пакетов.

Намоточное устройство выполнено в виде планшайбы 5 с укрепленными на ней колками, два из которых 6 и 7, установленные напротив друг друга по диаметру планшайбы, смонтированы жестко, а остальные колки 8 имеют возможность поворота в направлении оси планшайбы.

Колки 6 — 8 расположены на планшайбе 5 по окружности, длина которой равна удвоенной длине струнопакета. Предусмотрено несколько положений колков для изготовления пакетов различной длины. С этой целью на планшайбе прудусмотрены гнезда 9 под колки, Колки 8 подпружинены с внутренней стороны планшайбы.

Упор 10 траверсы 4 выполнен неподвижным, а упор 11 — с возможностью перемещения вдоль траверсы. Колки 6 и 7 выполнены с пазами под. упоры 10 и 11 траверсы 4.

Намоточное устройство работает следующим образом.

Проволока наматывается на колки 6 — 8, устанавливаемые в соответствующие гнезда, После намотки заданного числа витков проволоку отрезают и закрепляют свободный конец.

Упор 11 траверсы 4 устанавливают в такое положение, чтобы расстояние между

4 упорами 10 и 11 равнялось бы расстоянию между колками 6 и 7. Затем совмещают упоры 10 и 11 с пазами колков 6 и 7 и начинают перемещать упор 11, при этом колки 8 поворачиваются под действием уси5 лия, возникающего при вытягивании проволоки, при этом колки 8 не препятствуют вытягиванию проволоки на длину заготовки пакета. Упор 11 перемещается до тех пор, пока пакет не вытягивается на проектный размер

Пакет снимается с траверсой 4 с намоточного устройства 5 и переносится в форму.

Изобретение позволяет значительно уменьшить производственную площадь для намоточного устройства и упростить съем пакета с устройства.

Намоточное устройство, преимущественно к установке для изготовления струнопакетов, включающее установленную на оси поворотную планшайбу с расположенными на ней переставными колками, укрепленными с возможностью поворота в направлении

25 оси планшайбы, отличающееся тем, что, с целью упрощения съема пакета, устройство снабжено двумя жестко смонтированными на планшайбе колками, установленными напротив друг друга по диаметру окружности, длина которой равна удвоенной длине изготавливаемого пакета, причем поворотные колки подпружинены с внутренней стороны планшайбы.

Источники информации, принятые во внимание при экспертизе

1. Торопов А. С. Арматурные работы.

М., «Высшая школа», 1976, с. 229, рис. 178, 2. Авторское свидетельство СССР № 706153, кл. В 21 С 47/22, 1979.
