Реферат

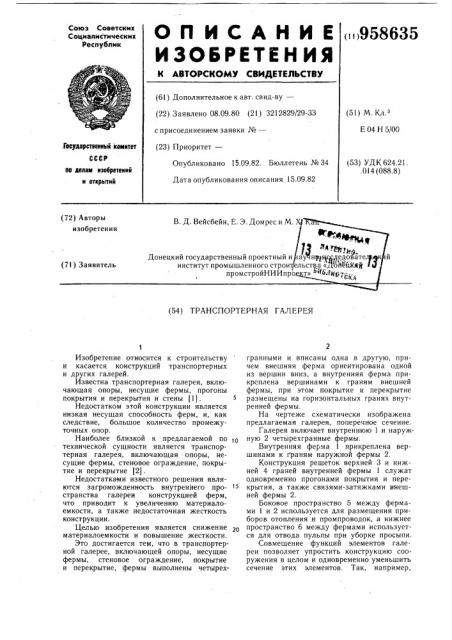

ОП ИСАНИЕ

ИЗОБРЕТЕЫ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii)958635 (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.09.80 (2! ) 3212829/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

Е 04 Н 5/00.Гоеударствеинык комитет (53) УДК624.21. .014 (088.8) Опубликовано 15.09.82. Бюллетень № 34

Дата опубликования описания 15.09.82 по делам иэооретеиий и открытий (54) ТРАНСПОРТЕРНАЯ ГАЛЕРЕЯ

Изобретение относится к строительству и касается конструкций транспортерных и других галерей.

Известна транспортерная галерея, включающая опоры, несущие фермы, прогоны покрытия и перекрытия и стены (1).

Недостатком этой конструкции является низкая несущая способность ферм, и, как следствие, большое количество промежуточных опор.

Наиболее близкой к предлагаемой по 1о технической сущности является транспортерная галерея, включающая опоры, несущие фермы, стеновое ограждение, покрытие и перекрытие (2).

Недостатками известного решения являются загроможденность внутреннего пространства галереи конструкцией ферм, что приводит к увеличению материалоемкости, а также недостаточная жесткость конструкции.

Целью изобретения является снижение материалоемкости и повышение жесткости.

Это достигается тем, что в транспортерной галерее, включающей опоры, несущие фермы, стеновое ограждение, покрытие и перекрытие, фермы выполнены четырехгранными и вписаны одна в другую, причем внешняя ферма ориентирована одной из вершин вниз, а внутренняя ферма прикреплена вершинами к граням внешней фермы, при этом покрытие и перекрытие размещены на горизонтальных гранях внутренней фермы.

На чертеже схематически изображена предлагаемая галерея, поперечное сечение.

Галерея включает внутреннюю 1 и наружную 2 четырехгранные фермы.

Внутренняя ферма 1 прикреплена вершинами к граням наружной фермы 2.

Конструкция решеток верхней 3 и нижней 4 граней внутренней фермы 1 служат одновременно прогонами покрытия и перекрытия, а также связями-затяжками внешней фермы 2.

Боковое пространство 5 между фермами 1 и 2 используется для размещения приборов отопления .и промпроводок, а нижнее пространство 6 между фермами используется для отвода пульпы при уборке просыпи.

Совмещение функций элементов галереи позволяет упростить конструкцию сооружения в целом и одновременно уменьшить сечение этих элементов. Так, например, 958635

Формула изобретения

° г

Составитель Г. Смиренная

Редактор А. Химчук Техред А. Бойкас Корректор В. Бутяга

Зак аз 6754/43 Тираж 724 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 при работе элементов решеток внутренней фермы в качестве связей-затяжек, их удается разгрузить за счет возникающих в них растягивающих усилий, а это в свою очередь, улучшает их работу в роли прогонов покрытия и перекрытия.

Кс нструкти вное решение транспортер ной галереи обеспечивает высокую жесткость сооружения, а также позволяет увеличить расстояния между опорами и снизить материалоемкость галереи.

Транспортерная галерея, включающая опоры, несущие фермы, стеновое ограждение покрытие и перекрытие, отличающаяся тем, что, с целью снижения материалоемкости и повышения жесткости, фермы выполнены четырехгранными и вписаны одна в другую, причем внешняя ферма ориентирована одной из вершин вниз, а внутренняя ферма прикреплена вершинами к граням внешней фермы, при этом покрытие и перекрытие размещены на горизонтальных гранях внутренней фермы.

Источники информации, 1О принятые во внимание при экспертизе

1. Ковалев Б. В. Дефекты проектирования и строительства тра нспортерной галереи. «Промышленное строительство», Юа 2, 1971, с. 32.

2. Авторское свидетельство СССР

Ко 675160, кл. Е 04 Н 5 00, 1978 (прототип).
