Реферат

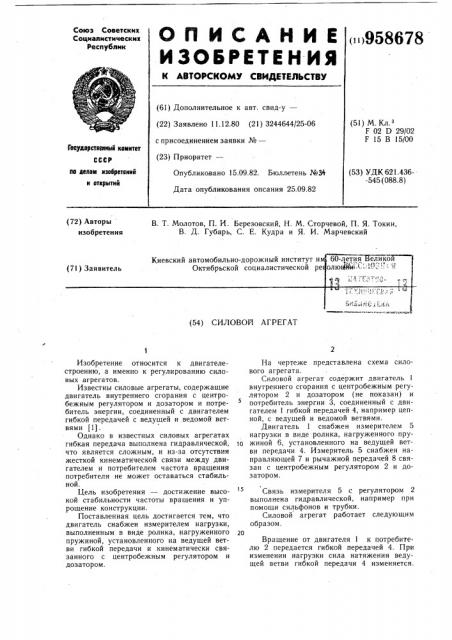

ОПИСАНИЕ

ИЗОВРЕ2Е Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)958678 (61) Дополнительное к авт. свид-у— (22) Заявлено 11.12.80 (21) 3244644/25-06 с присоединением заявки №вЂ” (51) М.К .

F 02 D 29/02

F 15 В 15/00

Гасударственный камитет (23) Приоритет— пе делам изобретений и открытий (53) УДК 621.436-545 (088.8) Опубликовано 15.09.82.. Бюллетень %3Ф

Дата опубликования опсания 25.09.82 (72) Авторы изобретения

В. Т. Молотов, П. И. Березовский, Н. М. Сторчевой, П. Я. Токин, В. Д. Губарь, С. E. Кудра и Я. И. Марчевский (54) СИЛОВОЙ АГРЕГАТ

Изобретение относится к двигателестроению, а именно к регулированию силовых агрегатов.

Известны силовые агрегаты, содержащие двигатель внутреннего сгорания с центробежным регулятором и дозатором и потребитель энергии, соединенный с двигателем гибкой передачей с ведущей и ведомой ветвями (1).

Однако в известных силовых агрегатах гибкая передача выполнена гидравлической, что является сложным, и из-за отсутствия жесткой кинематической связи между двигателем и потребителем частота вращения потребителя не может оставаться стабильной.

Цель изобретения — достижение высокой стабильности частоты вращения и упрощение конструкции.

Поставленная цель достигается тем, что двигатель снабжен измерителем нагрузки, выполненным в виде ролика, нагруженного пружиной, установленного на ведущей ветви гибкой передачи и кинематически связанного с центробежным регулятором и дозатором.

На чертеже представлена схема силового агрегата.

Силовой агрегат содержит двигатель 1 внутреннего сгорания с центробежным регулятором 2 и дозатором (не показан) и потребитель энергии 3, соединенный с двигателем 1 гибкой передачей 4, например цепной, с ведущей и ведомой ветвями.

Двигатель 1 снабжен измерителем 5 нагрузки в виде ролика, нагруженного npy)o жиной 6, установленного на ведущей ветви передачи 4. Измеритель 5 снабжен направляющей 7 и рычажной передачей 8 связан с центробежным регулятором 2 и дозатором.

Связь измерителя 5 с регулятором 2 выполнена гидравлической, например при помощи сильфонов и трубки.

Силовой агрегат работает следующим образом.

Вращение от двигателя 1 к потребителю 2 передается гибкой передачей 4. При изменении нагрузки сила натяжения ведущей ветви гибкой передачи 4 изменяется.

958678

Составитель В. Ищенко

Редактор А. Химчук Техред А. Бойкас Корректор Ю. Макаренко

Заказ 6743 46 Тираж И2 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Чтобы востановить. равновесие сил натяжения ведущей ветви передачи 4 и усилия пружины 6, измеритель 5 перемещается в направляющей 7,, воздействуя через рычажную передачу 8 на регулятор 2.

Воздействие измерителя нагрузки на регулятор 2 таково, что при любом изменении нагрузки скорость вращения агрегата остается неизменной.

Применение в силовом агрегате гибкой передачи с измерителем нагрузки вместо гидравлической связи значительно упрощает конструкцию агрегата и позволяет получить более высокую стабильность частоты вращения, что очень важно в ряде случаев, особенно в электроагрегатах переменного тока.

Формула изобретения

Силовой агрегат, содержащий двигатель внутреннего сгорания с центробежным регулятором и дозатором и потребитель энергии, соединенный с двигателем гибкой передачей с ведущей и ведомой ветвями, отличающийся тем, что, с целью достижения высокой стабильности частоты вращения и упрощения конструкции, двигатель снабжен измерителем нагрузки, выполнен10 ным в виде ролика, нагруженного пружиной, установленного на ведущей ветви гибкой передачи и кинематически связанного с центробежным регулятором и дозатором.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3999386, кл. 60-423, опублик. 1977.
