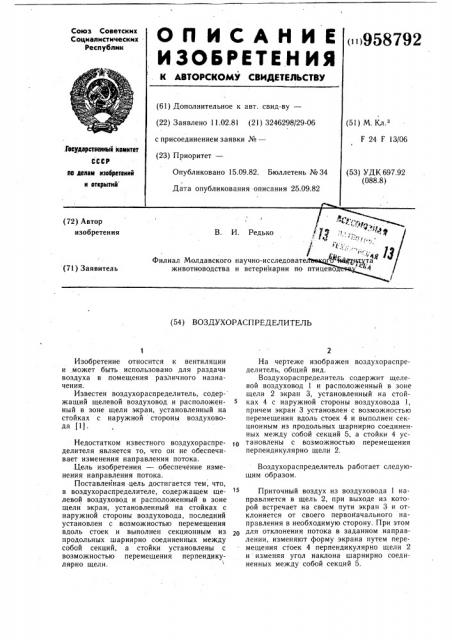

О П И С А Н И Е (958792

И 306РЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

Ф? г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.02.81 (21) 3246298/29-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

F 24 F 13/06.Гееударственный камитет

СССР (53) УДК 697.92 (088.8) Опубликовано 15.09.82. Бюллетень № 34 но денем изобретений и еткрытий

Дата опубликования описания 25.09.82 (72) Автор изобретения

В. И. Редько

Филиал Молдавского научно-исследовате животноводства и ветеринарии по (71) Заявитель (54) ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ

Изобретение относится к вентиляции и .может быть использовано для раздачи воздуха в помещения различного назначения.

Известен воздухораспределитель, содержащий щелевой воздуховод и расположенный в зоне щели экран, установленный на стойках с наружной стороны воздухово-. да 111.

Недостатком известного воздухораспределителя является то, что он не обеспечивает изменения направления потока.

Цель изобретения — обеспечение изменения направления потока.

Поставленная цель достигается тем, что, в воздухораспределителе, содержащем щелевой воздуховод и расположенный в зоне щели экран, установленный на стойках с наружной стороны воздуховода, последний установлен с возможностью перемещения вдоль стоек и выполнен секционным из продольных шарнирно соединенных между собой секций, а стойки установлены с возможностью перемещения перпендикулярно щели.

На чертеже изображен воздухораспределитель, общий вид.

Воздухораспределитель содержит щелевой воздуховод 1 и расположенный в зоне щели 2 экран 3, установленный на стойках 4 с наружной стороны воздуховода 1, причем экран 3 установлен с возможностью перемещения вдоль стоек 4 и выполнен секционным из продольных шарнирно соединенных между собой секций 5, а стойки 4 установлены с возможностью перемещения перпендикулярно щели 2.

Воздухораспределитель работает следующим образом.

Приточный воздух из воздуховода 1 направляется в щель 2, при выходе из которой встречает на своем пути экран 3 и отклоняется от своего первоначального направления в необходимую сторону. При этом для отклонения потока в заданном направлении, изменяют форму экрана путем перемещения стоек 4 перпендикулярно щели 2 и изменяя угол наклона шарнирно соединенных между собой секций 5.

958792

Формула изобретения

Составитель В. Сосновская

Редактор Н. Воловик Техред А. Бойкас Корректор Е. Рошко

Заказ 6756/51 Тираж 799 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Таким образом, предлагаемый воздухораспределитель позволяет обеспечить изменение направления потока.

Воздухораспределитель, содержащий щелевой воздуховод и расположенный в зоне щели экран, установленный на стойках с наружной стороны воздуховода, отличаюи1ийея тем, что, с целью обеспечения изменения направления потока, экран установлен с возможностью перемещения вдоль стоек и выполнен секционным из продольных шарнирно соединенных между собой секций, а стойки установлены с возможностью перемещения перпендикулярно щели.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 724614, кл. 36 d 5, опублик. 1932.
