Устройство для измерения температуры поверхности

Устройство для измерения температуры поверхности

Иллюстрации

Показать все

Реферат

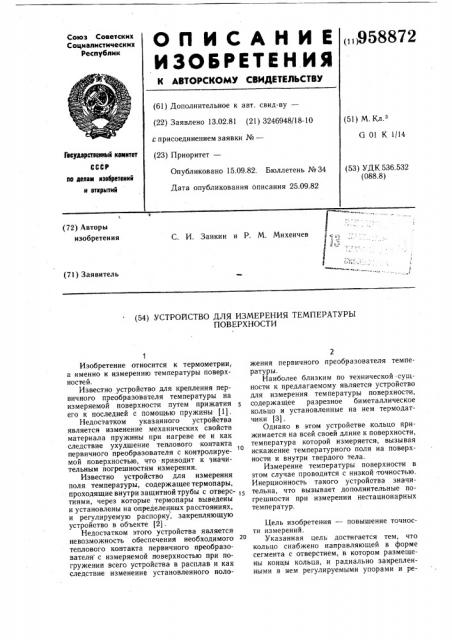

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<1, 1958872 (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.02.81 (21) 3246948/18-10 ,с присоединением заявки №вЂ” (23) Приоритет— (51) М.К.

G 01 К 1/14

Гааударстаеннмк камитет

СССР (53) УДК 536.532 (088.8) Опубликовано 15.09.82. Бюллетень № 34

Дата опубликования описания 25.09.82

Ilo делам лэабретений и аткрмтий (72) Авторы изобретения

С. И. Заикин и P. М. Михеичев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

ПОВЕРХНОСТИ

Изобретение относится к термометрии, а именно к измерению температуры поверхностей.

Известно устройство для крепления первичного преобразователя температуры на измеряемой поверхности путем прижатия его к последней с помощью пружины (1).

Недостатком указанного устройства является изменение механических свойств материала пружины при нагреве ее и как следствие ухудшение теплового контакта первичного преобразователя с контролируе1О мой поверхностью, что нриводит к значительным погрешностям измерения.

Известно устройство для измерения поля температуры, содержащее термопары, проходящие внутри защитной трубы с отверс- 15 тиями, через которые термопары выведены и установлены на определенных расстояниях, и регулируемую распорку, закрепляющую устройство в объекте (2) .

Недостатком этого устройства является невозможность обеспечения необходимого теплового контакта первичного преобразователя с измеряемой поверхностью при погружении всего устройства в расплав и как следствие изменение установленного поло2 жения первичного преобразователя температуры.

Наиболее близким по технической сущности к предлагаемому является устройство для измерения температуры поверхности, содержащее разрезное биметаллическое кольцо и установленные на нем термодатчики (3).

Однако в этом устройстве кольцо прижимается на всей своей длине к поверхности, температура которой измеряется, вызывая искажение температурного поля на поверхности и внутри твердого тела.

Измерение температуры поверхности в этом случае проводится с низкой точностью.

Инерционность такого устройства значительна, что вызывает дополнительные погрешности при измерении нестационарных температур.

Цель изобретения — повышение точности измерений.

Указанная цель достигается тем, что кольцо снабжено направляющей в форме сегмента с отверстием, в котором размещены концы кольца, и радиально закрепленными в нем регулируемыми упорами и ре958872

Формула изобретения

Составитель Г. Мухина

Редактор Н. Киштулинец Техред А. Бойкас Корректор М. Коста

Заказ 6770/55 Тираж 887 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,. Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 гулируемыми штоками, при этом термодатчики закреплены на штоках.

На чертеже изображено предлагаемое устройство.

Устройство состоит из биметаллического кольца 1, свободные концы вставлены и

5 скользят по стенкам направляющей 2 в фор.ме сегмента с отверстием регулируемых упоров 3, которые служат для установки устройства на изделие в заданном месте, регулируемых штоков 4, в которые вмонтированы первичные преобразователи 5. С по- 10 мощью штоков обеспечивается контакт последних с изделием.

Устройство работает следующим образом.

При нагреве испытуемого изделия биметаллическое кольцо начинает деформироваться и свободными концами скользить по стенкам направляющей, что позволяет ему равномерно расширяться по всей окружности. При этом тепловой контакт термоэлектрических термометров с поверх- г0 ностью изделия становится еще более надежным.

Предлагаемое устройство позволяет проводить измерение без существенного искажения,температурного поля как на внутренних, так и на внешних поверхностях, что повышает точность измерений, а также позволяет проводить длительные многоцикловые термические испытания в сложнь1х условиях с помощью одного и того же устройства и производить быструю смену первичных преобразователей.

Устройство для измерения температуры поверхности, содержащее разрезное биметаллическое кольцо и установленные на нем термодатчики, отличающееся тем, что, с целью повышения точности измерений, кольцо снабжено направляющей в форме сегмента с отверстием, в котором размещены концы кольца, и радиально закрепленными в нем регулируемыми упорами и регулируемыми штоками, при этом термодатчики закреплены на штоках.

Источники информации, принятые во внимание при экопертиэе

1. Авторское свидетельство СССР

Ка197221, кл. G 01 К 1/14, 1964.

2. Авторское свидетельство СССР № 169825, кл. G 01 К 1/14, 1963.

3. Авторское свидетельство СССР № 342073, кл. G Ol К 1/24, 1970 (прототип).
