Способ приготовления стойких растворов полимеризатов винилиденхлорида в тетрагидрофуране

Способ приготовления стойких растворов полимеризатов винилиденхлорида в тетрагидрофуране

Иллюстрации

Показать все

Реферат

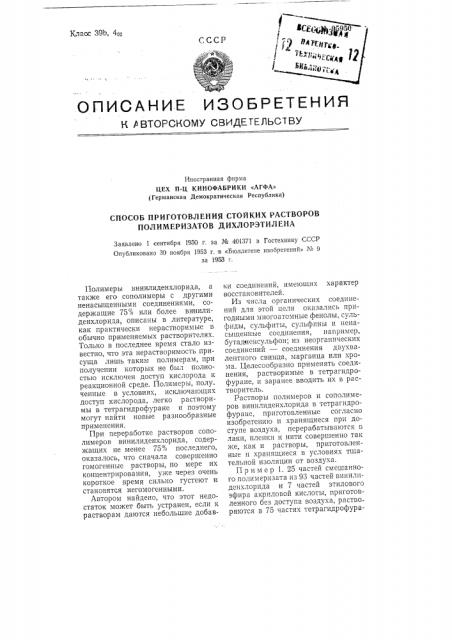

Класс З9Ь, 4ю

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иностранная фирма

ЦЕХ П-Ц КИНОФАБРИКИ «АГФА» (Германская Демократическая Республика) СПОСОБ ПРИГОТОВЛЕНИЯ СТОЙКИХ РАСТВОРОВ

ПОЛ ИМЕРИЗАТОВ ДИХЛОРЭТИЛЕНА

Заявлено 1 сентября 1950 г, за № 401371 в Гостехнику СССР

Опубликовано ЗО ноября 1953 r. в «Бюллетене изобретений» ¹ 9 за 1953 т.

Полимеры винилиденхлорида, а также его сополимеры с другими ненасыщенными соединениями, содержащие 7570 или более ви нилиденхлорида, описаны в литературе, как практически нерастворимые в обычно применяемых растворителях.

Только в последнее время стало известно, что эта нерастворимость присуща лишь таким полимерам, при получении которых не был полностью исключен доступ кислорода к реакционной среде. Полимеры, полу ченные в условиях, исключающих доступ кислорода, легко растворимы в тетрагидрофуране и поэтому могут найти новые разнообразные применения.

При переработке растворов сополимеров винилиденхлорида, содержащих не менее 75;0 последнего, оказалось, что сначала совершенно гомогенные растворы, по мере их концентрирования, уже через очень короткое время сильно густеют и становятся негомогенными.

Автором найдено, что этот недостаток может быть устранен, если к растворам даются небольшие добавки соединений, имеющих характер восстановителей.

Из числа органических соединений для этой цели оказались пригодными многоатомные фенолы, сульфиды, сульфиты, сульфины и ненасыщенные соединения, например, бутада енсульфон; из неорганических соединений — соединения двухвалентного свинца, марганца или хрома. Целесообразно применять соединения, р аствор имые в тетр агидрофуране, и заранее вводить их в растворитель.

Растворы полимеров и сополимеров винилиденхлорида в тетрагидрофуране, приготовленные согласно изобретению и хранящиеся при доступе воздуха, перерабатываются в лаки, пленки и нити совершенно так же, как и растворы, приготовленные н хранящиеся в условиях тщательной изоляции от воздуха.

Пример 1. 25 частей смешанного полимеризата из 93 частей винилиденхлорида и 7 частей этилового эфира акриловой кислоты, приготовленного без доступа воздуха, раство ряются в 75 частях тетрагидрофураNo 95950.Ф

Москва. Стана,артгиз. 1954 г. на, содержащего 0,5% гидрохинона, Раоавор при длительном хранении остается светлоокрашенным и гомогеннЬ|м, тогда как одинаково приготовленный раствор без добавки гидрохинона через короткое время темнеет, становится более вязким и, наконец, желатинирует.

Пример 2. 30 частей сополимера из 88 частей винилиденхлорида и

12 частей винилхлорида, приготовленного без доступа воздуха, растворяются с добавкой 0,5% бутадиенсульф она в 70 частях тетр агидр офурана. Раствор обнаруживает значительно большую стойкость, чсм такой же раствор без добавки бутадиенсульфона.

Предмет изобретения

Способ приготовления стойких растворов полимеризатов винилиденхлорида в тетрагидрофуране, содержащих не менее ?5% винилиденхлорида и изготовленных в условиях, исключающих доступ воздуха, отличающийся тем, что в р.аствор полимеризата добавляют вещества, обладающие характером восстановителей или способные связывать молекулярный кислород.
