Реферат



Класс 5а, 24 0

5а, 28 № 95959

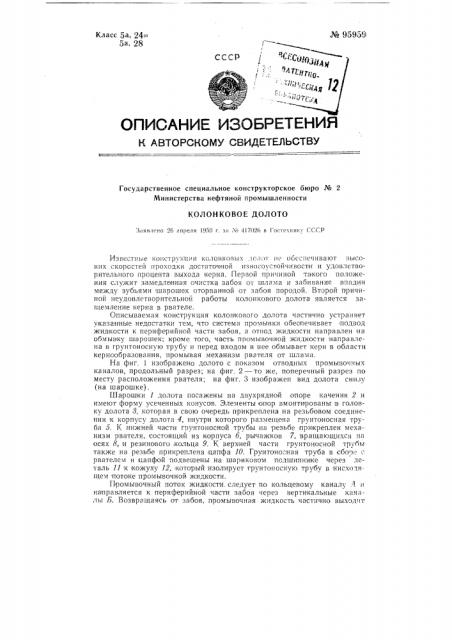

ceca "С Р г;, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Государственное специальное конструкторское бюро № 2

Министерства нефтяной промышленности

КОЛОНКОВОЕ ДОЛОТО

Заявлено 26 апреля 1950 г. вв ¹ 4!7П26 в Гоствхвия1, Г(,ГР

Известные конструкции колонковых долот не обеспечивают высоких скоростей проходки достаточной износоустойчивости и удовлетворительного процента выхода керна. Первой причиной такого положения служит замедленная очистка забоя î" шлама и забивание впадин между зубьями шарашек оторванной от забоя породой. Второй причиной неудовлетворительной работы колонкового долота является защемление керна в рвателе.

Описываемая конструкция колонкового, долота частично устраняет указанные недостатки тем, что система промывки обес|печивает подвод жидкости к периферийной части забоя, а отвод жидкости направлен на обмывку шарошек; кроме того, часть промывочной жидкости направлена в грунтоносную трубу и перед входом в нее обмывает керн в области кернообразования, промывая механизм рвателя от шлама.

На фиг, изображено долото с показом отводных промыво нных каналов, продольный разрез; на фиг. 2 — то же, поперечный разрез по месту расположения рвателя; на фиг. 3 изображен вид долота снизу (на шарошке).

Шарошки 1 долота посажены на двухрядной опоре качения 2 и имеют форму усеченных конусов. Элементы опор вмонтированы в головку долота 8, которая в свою очередь прикреплена на резьбовом соединении к корпусу долота 4, внутри которого размегцена грунтоносная труба 5. К нижней части грунтоносной трубы на резьбе прикреплен механизм рвателя, состоящий из корпуса б, рычажков 7, вращающихс» на осях 8, и резинового .кольца 9. К верхней части грунтоносной трубы также на резьбе прикреплена цапфа 10. Грунтоно:.ная труба в сбоъ с рвателем и цапфой подвешены на шариковом подшипнике через деталь !1 к кожуху 12, который изолирует грунтоносную трубу в ННсхо.ëгцем потоке промывочной жидкости.

Г!ромывочный поток жидкости. следует по кольцевому каналу 4 и направляется к периферийной части забоя через вертикальные каналы Б. Возврашаясь от забоя, промывочная жидкость частично выходит

¹ 95959 в зазор В между головкой долота и стенками скважины, а частично устремляется в каналы Г, расположенные над шарошками, тем са> ым обмывая зубья шарошек.

Кольцевое пространство между кожухом 12 и корпусом 6 рвателя сосдинено при помощи радиального канала Д с затрубным пространством скважины. Наличие такого канала:в условиях движения восходяшего потока в затрубном пространстве способствует возникновению эжскции в радиальном канале и возбуждает небольшой ток жидкости внутри грунтоносной трубы, через отверстие Е в детали 11.

В целях исключения возможности защемления резцов рвателя применено резиновое кольцо 9, которое связывает резцы и создает постоянное радиальное усилие на них, стремящееся отклонить резцы и центру, Предмет изобретения

1. Колонковое долото для бурения разведочных скважин с ко иескими шарошками и резцовым рвателем, о т л и ч а ю щ е е с я тем, что, с целью улучшения очистки забоя от шлама, долото снабжено двумя рядами каналов, из которых первый ряд соединяет полость корпуса долота с периферийной частью забоя, а второй ряд соединяет область забоя с затрубным пространством скважины для отвода ч-1crl! восходящего потока промывочной жидкости.

2. Колонковое долото по п. 1, от л и ч а ю щ е е с я тем, что каналы, отводяшие от заооя часть восходящего потока промывочной жидкости, расположены над шарошками, что улучшает очистку шарошек or породы, так как восходяший поток, формируясь у устья канала, обмывает шарошку.

3. Колонковое долото по п.1, о т л и ч а ю гц е е с я тем, что, с целью исключения возможности защемления резцов рвателя, применено резиновое колко, которое связывает резцы н создает постоянное радиальное усилие на них, стремяшееся отклонить резцы к центру.

4. Колонковое долото по п. 1, о т л и ч а ю щ е е с я тем, что, с целью повышения интенсивности дренажа жидкости в колонковой трубе н улучшения условий прохода керна, верхняя часть колонковой трубы имеет отверстия и сообщается с затрубным пространством скважи ны через радиальные отверстия в корпусе долота. № 95959 фиг 2
