Реферат

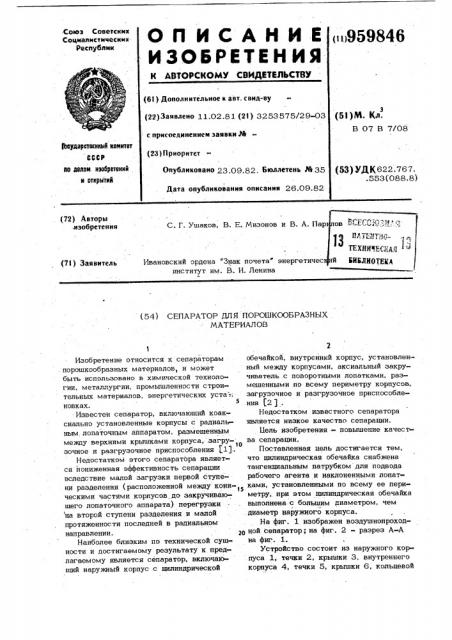

ОП ИСАНЫЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических республик

3Ъаудвротесиный квинтет

СССР

Ie делом изобретений и открытий (53) УДК622.767.

553 (088. 8) (23)llриоритет

Опубликовано 23.09.82. Бюллетень М 35

Дата опубликования описания 26.09.82 (72) Авторы .изобретения

С. Г. Ушаков, В. E. Мизонов и В. А. Па

Ивановский ордена "Знак почета" энергетичес институт им. В. И. Ленина (7!) Заявитель (54) СЕПАРАТОР ДЛЯ ПОРОШКООБРАЗНЫХ

МАТЕРИАЛОВ

Изобретение относится к сепараторам порошкообразных материалов, и может быть использовано в химической технологии, металлургии, промышленнос ти с троительных материалов, энергетических уста-; новках.

Известен сепаратор, включающий коаксиально установленные корпусы с радиальным лопаточным аппаратом, размещенным между верхними крышками корпуса, загру30 зочное и разгрузочное приспособления $1).

Недостатком этого сепаратора является пониженная эффективность сепарации вследствие малой загрузки первой ступени разделения (расположенной между коническими частями корпусов до закручивающего лопаточного аппарата) церегруэки на второй ступени разделения и малой протяженности последней в радиальном направлении. 20

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является сепаратор, включаЮ-. щий наружный корпус с цилиндрической обечайкой, внутренний корпус, установленный между корпусами, аксиальный закручиватель .с поворотными лопатками, размещенными по всему периметру корпусов, загрузочное и разгрузочное приспособления (2) .

Недостатком известного сепаратора является низкое качество сепарации.

Бель изобретения - повышение качества сепарации.

Поставленная цель достигается тем, что цилиндрическая обечайка снабжена тангенциальным патрубком для подвода рабочего агента и наклоненными лопатками, установленными по всему ее периметру, при этом цилиндрическая обечайка выполнена.c б о л ьш иHм M д иHа мMеeтTр оoмw, чем диаметр наружного корпуса.

На фиг. 1 изображен воздушнопроходной сепаратор; на фиг. 2 - разрез А-А на фиг. 1.

Устройство состоит из наружного корпуса 1, течки 2, крышки 3, внутреннего корпуса 4, течки 5, крышки 6, кольцевой

И

Формула изобретения

3 95984 щели 7, закручивавшего аппарата 8, лопаток 9, вьхходного патрубка 10 входного патрубка 11, цилиндрической обечайки 12, цилиндрической камеры 13 с тангнциаль ным патрубком .14 и наклоненных лопаток 15.

Сепаратор работает следующим образом.

Мельничный продукт вдувается в сепаратор транспортирующим агентом через ie патрубок 11. Вследствие увеличения проходного сечения во входной части сепаратора, являющейся первой ступенью сепарации, наиболее крупные частицы выпадают иэ потока под действием силы тяжести и через течку 2 возвращаются в мельницу.

1Жтальная пыль выносится воздухом через закручивающий аппарат 8 в зону разделения второй ступени сепарации. Во второй ступени сепарации под влиянием центробежных сил происходит отделение крупных пылинок, которые частично отводятся через кольцевую щель 7 и течку 5, а в основном просыпаются между лопатками 8 и отводятся через течку 2 в мельницу. Тан->> генциальный подвод дополнительного вентилирующего агента через патрубок 14 в а линдрическую камеру 13 и преобразование расходной скорости потока в тангенциальную ее составляющую с помощью дополнительных неподвижных профильных лопаток 16 способствуют интенсификации процесса отделения крупных частиц во второй ступени сепарации и просыпанию их через лопаточный аппарат 8 в течку 2

ЭЗ возврата. Одновремено ликвидируется абразивный износ верхней части наружнога корпуса сепаратора. Мелкие частицы в виде готового продукта выносятся воздухом к патрубку 10. Регулирование тон40

6 4 кости ГотОВОЙ пыли Ос)чцес твляется новое ротом лопаток эакручивающего аппарата

9 и изменением расхода дополнительного вентилирующего агента, подаваемого через патрубок 14.

Применение предлагаемого устройства позволит уменьшить содержание мелкой пыли в возврате сепаратора и, следовательно, увеличить производительность раэмольно-сепарационной усгановки, снизить расход энергии на приготовление готового порошкообразного материала, поьысить качество сепарации.

Сепаратор для порошкообразных материалов, включающий наружнь1Й корпус с цилиндрической обечайкой, внутренний корпус, установленный между корпусом, аксиальный закручиватель с поворотными лопатками, размещенными по всему периметру корпусов, загрузочное и разгрузочное приспособления, о т л и ч а ю щ и йс я тем, что, с целью повышения качес1 ва сепарации, цилиндрическая обечайка снабжена тангенциальным патрубком для подвода рабочего агента и наклоненными лопатками, установленными по всему ее периметру, при этом цилиндрическая обечейка выполнена с большим диаметром, чем диаметр наружного корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

14 231699, кл. В 01 D 45/14, 1967.

2. Авторское свидетельство СССР

Х 629954, кл. В 01D 45/12, 1975 (и рототип ) .

959846

Фиг.2
