Реферат

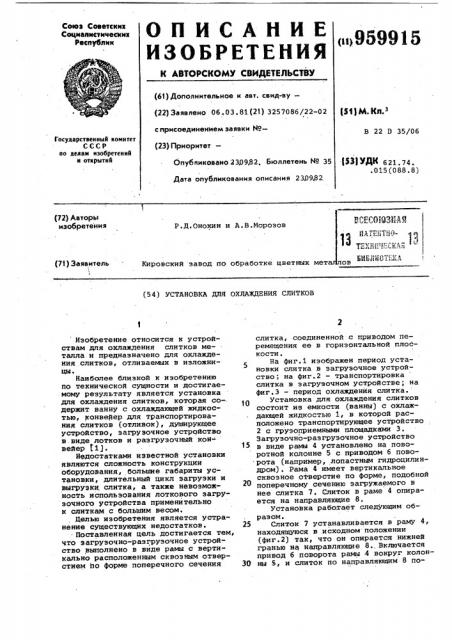

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик п1>9599 1 5 (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.03. 81(21) 3257086/22-02 ($g) + Ку 3 с присоединением заявки НоВ 22 D 35/06

Государственный комитет

СССР по делам изобретений н открытий (23) Приоритет—

РМ УДК б 21. 74. .015(088.8) Опубликовано 2309,82, Бюллетень N9 35

Дата опубликования описания 2309,82, ВСЕСОИЗНАЯ

ЙА7нтьО- 1е jjtÔН г я » (72) Авторы изобретения

Р ° Д.Онохин и А.В.морозов

Кировский завод по обработке цветных мет ов

БЫБА ИСТ .:ЕА (71) Заявитель

1 (54) CTAHOBKA ДЛЯ ОХЛАЖДЕНИЯ СЛИТКОВ

Изобретение относится к устройствам для охлаждения слитков ме- . талла и предназначено для охлаждения слитков, отливаеьых в изложницы °

Наиболее близкой к изобретению по технической сущности и достигаемому результату является установка для охлаждения слитков, которая содержит ванну с охлаждающей жидкостью, конвейер для транспортирования слитков (отливок), душирующее устройство, загрузочное устройство в виде лотков и разгрузочный кон- вейер Е1).

Недостатками известной установки являются сложность конструкции оборудования, большие габариты установки, длительный цикл загрузки и выгрузки. слитка, а также невозможность использования лоткового загрузочного устройства применительно к слиткам с большим весом., Целью изобретения является устранение существующих недостатков.

Поставленная цель достигается тем, что загрузочно-разгрузочное устройство выполнено в виде рамы с вертикально расположенным сквозным отверстием по форме поперечного сечения слитка, соединенной с приводом перемещения ее в горизонтальной плоскости °

На фиг.1 изображен период установки слитка в загрузочное устройство, на фиг.2 — транспортировка слитка в загрузочном устройстве; на фиг.3 — период охлажденйя слитка.

Установка для охлаждения слитков состоит из емкости (ванны) с охлаждающей жидкостью 1, в которой расположено транспортирующее устройство

2 с грузоприемными площадками 3.

Загрузочно-разгрузочное устройство в виде рамы 4 установлено на поворотной колонне 5 с приводом б поворота (например, лопастным гидроцилиндром) ° Рама 4 имеет вертикальное сквозное отверстие по форме, подобной поперечному сечению загружаемого в нее слитка 7. Слиток в раме 4 опирается на направляющие 8.

Установка работает следующим образом.

25 Слиток 7 устанавливается в раму 4, находящуюся в исходном положении (фиг.2) так, что он опирается нижней гранью на направляющие 8.. Включается привод б поворота рамы 4 вокруг колон30 ны 5, и слиток по направляющим 8 по959915 дается на грузонесущую площадку 8 транспортирующего устройства 2. Далее слиток вместе с грузонесущей площадкой опускается в емкость с охлаждающей жидкостью 1. Рама 4 остается в положении, показанном на 5 фиг.3, После окончания процесса охлаждения грузонесущай площадка 3 вместе со слитком 7 поднимается в вверх. Слиток 7 входит снизу в отверстие рава 4, и площадка 3 оста- 10 навливается. Далее включается привод 6 поворотной колонны 5, и рама

4 со слитком занимает начальное по= ложение (фиг.2) . После этого охлажденный слиток заменяется на горячий 5 и процесс повторяется.

Использование предлагаемого устройства позволит существенно сократить площади, занимаемые оборудованием, сократить цикл охлаждения слитка за счет улучшения условий охлаждения его и увеличить межремонтный цикл работы оборудования за счет повышения надежности его.

Формула изобретения

Установка для охлаждения слитков, содержащая емкость с охлаждающей жидкостью, транспортирующее и загрузочно-разгрузочное устройство, о т— л и ч а ю щ а я с я тем, что, с целью сокращения цикла загрузки и разгрузки слитка и повышения надежности оборудования, загрузочно-разгрузочное устройство выполнено в виде рамы с вертикально расположенным сквозным отверстием по форме поперечного сечения слитка, соединенной с приводом перемещения ее в горизонтальной плоскости.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 343758, кл. В 22 D 3/00, 1972, 959915

Фиг.Z
