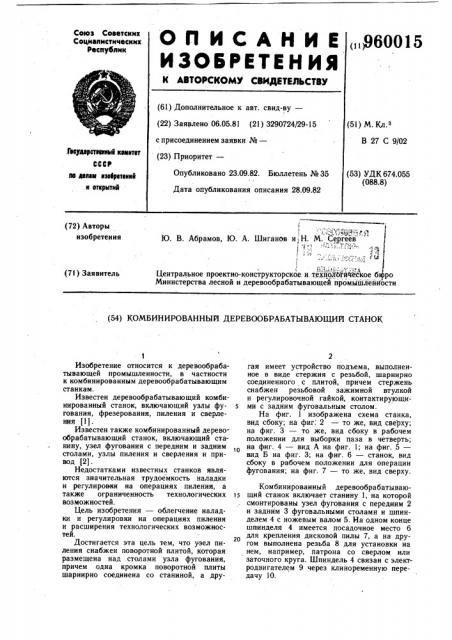

Изобретение относится к деревообрабатывающей промышленности, в частности к комбинированным деревообрабатывающим станкам.

Известен деревообрабатывающий комбинированный станок, включающий узлы фугования, фрезерования, пиления и сверления (1).

Известен также комбинированный деревообрабатывающий станок, включающий станину, узел фугования с передним и задним столами, узлы пиления и сверления и привод (2).

Недостатками известных станков являются значительная трудоемкость наладки и регулировки на операциях пиления, а также ограниченность технологических возможностей.

Цель изобретения — облегчение наладки и регулировки на операциях пиления и расширения технологических возможностей.

Достигается эта цель тем, что узел пиления снабжен поворотной плитой, которая размещена над столами узла фугования, причем одна кромка поворотной плиты шарнирно соединена со станиной, а дру2 гая имеет устройство подъема, выполненное в виде стержня с резьбой, шарнирно соединенного с плитой, причем стержень снабжен резьбовой зажимной втулкой и регулировочной гайкой, контактирующими с задним фуговальным столом.

На фиг. 1 изображена схема станка, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид сбоку в рабочем положении для выборки паза в четверть; о на фиг. 4 — вид А на фиг. 1; на фиг. 5— вид Б на фиг. 3; на фиг. б — станок, вид сбоку в рабочем положении для операции фугования; на фиг. 7 — то же, вид сверху.

Комбинированный деревообрабатывающий станок включает станину 1, на которой смонтированы узел фугования с передним 2 и задним 3 фуговальными столами и шпинделем 4 с ножевым валом 5. Иа одном конце шпинделя 4 имеется посадочное место 6 для крепления дисковой пилы 7, а на другом выполнена резьба 8 для установки на нем, например, патрона со сверлом или заточного круга. Шпиндель 4 связан с электродвигателем 9 через клиноременную передачу 10.

960015

Над передним 2 и задним 3 фуговальными столами установлена поворотная плита

11 для пиления, которая одной кромкой шарнирно соединена со станиной 1 с помощью серьг 12 и оси 13. Другая кромка плиты 11 имеет устройство 14 подъема, состоящее из двух стержней 15 с резьбой, которые шарнирно соединены с плитой Il и имеют регулировочные гайки 16 и зажимные втулки 17. Регулировочная гайка 16 в горизонтальном положении поворотной плиты 11 размещается внутри зажимной втулки 17 (фиг, 4).

На оси 13 установлена направляющая линейка 18 с зажимом 19 для прижима заготовки 20 при обработке ее пилой 7.

Со стороны заднего стола 3 в станине 1 имеются окна 21, а в заднем столе 3— прорези 22, в которых размещены устройства для подъема поворотной плиты 11.

Станок работает следующим образом.

Для наладки станка на операции пиления дисковой пилой 7 поворотную плиту 11 при помощи устройства 14 подъема, устанавливают в горизонтальное положение, при этом устройство 14 подъема заводят в окна 21 станины 1, а стержни 15 — в прорези 22 заднего стола 3. Регулировочную гайку 16 устанавливают внутрь зажимной втулки 17, которой закрепляют поворотную плиту 11 к заднему столу 3. Направляющую линейку 18 также устанавливают в зо горизонтальное положение и закрепляют зажимом 19 на необходимом расстоянии от дисковой пилы 7.

Заготовку 20 укладывают на плиту 11, прижимают к направляющей линейке 18 и подают на вращающуюся с помощью электродвигателя 9 и клиноременной передачи 10 дисковую пилу 7. Подачей следующей заготовки 20 цикл повторяют.

Для наладки станка на операции выборки паза в четверть в заготовке 20, зажимную 4 втулку 17 ослабляют, устройство 14 подьема вь.водят из окна 21, регулировочную гайку lo заводят на верхнюю плоскость заднего стола 3, возвращают устройство 14 подъема и окно 21 и регулировочной гайкой 16 выставляют поворотную плиту 11 на требуемую высоту в зависимости от глубины выборки паза в четверть на заготовке

20 и зажимной втулкой 17 закрепляют плиту 17 за задний стол 3.

Для наладки станка на операции фугования поворотную плиту 11 и направляющую линейку 18 снимают со станка или отводят в сторону, освободчв поверхность переднего 2 и заднего 3 столов для строгания заготовки 20. Для наладки станка на операции сверления и заточки на шпиндель 4 устанавливают соответствующий инструмент.

Формула изобретения

Комбинированный деревообрабатывающий станок, включающий станину, узел фугования с передним и задним столами, узлы пиления и сверления и привод, отличающийся тем, что, с целью облегчения наладки и регулировки на операциях пиления и расширения технологических возможностей, узел пиления снабжен поворотной плитой, которая размещена над столами узла фугования, причем одна кромка поворотной плиты шарнирно соединена со станиной, а другая имеет устройство подъема, выполненное в виде стержня с резьбой, шарнирно соединенного с плитой, причем стержень снабжен резьбовой зажимной втулкой и регулировочной гайкой, контактирующими с задним фуговальным столом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 122276, кл. В 27 С 9/04, 1959.

2. Авторское свидетельство СССР

¹ 376225, кл. В 27 С 9/02, 1971.
