Устройство контроля окомкованности агломерационной шихты

Устройство контроля окомкованности агломерационной шихты

Иллюстрации

Показать все

Реферат

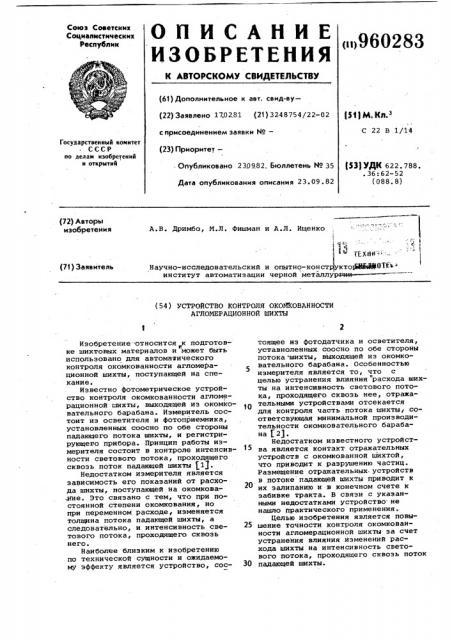

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<111960283 (61) ???????????????????????????? ?? ??????. ????????-????(22) ???????????????? 1702,81 (21) 3248754>

Опубликовано 2309.82, Бюллетень ¹ 35

Дата опубликования описания 23.09.82 (51) М. Кп.

С 22 В 1/14

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 622. 788..36:62-52 (088.8) (72) Авторы изобретения

A.Â. Дримбо, М.Л. Фишман и A.ä. Ищенко

ТБ Х Н Я. -"

Научно-исследовательский и опытно-констфктофИЫФОТ ь институт автоматиэации черной металлу (71) Заявитель (54) УСТРОЙСТВО КОНТРОЛЯ ОКОФЙОВАННОСТИ

АГЛОМЕРАЦИОННОЙ ШИХТЫ

Изобретение относится к подготовв ке шихтовых материалов и может быть использовано для автоматического контроля окомкованности агломерационной шихты, поступающей на спекание.

Известно фотометрическое устройство контроля окомкованности агломерационной шихты, выходящей иэ окомковательного барабана. Измеритель состоит из осветителя и фотоприемника, установленных соосно по обе стороны падающего потока шихты, и регистрирующего прибора. Принцип работы измерителя состоит в контроле интенсивности светового потока, проходящего сквозь поток падающей шихты (1).

Недостатком измерителя является зависимость его показаний от расхода шихты, поступающей на окомкова.Иие. Это связано с тем, что при постоянной степени окомкования, но при переменном расходе изменяется толщина потока падающей шихты, а следовательно, и интенсивность светового потока, проходящего сквозь него.

Наиболее близким к изобретению по технической сущности и ожидаемому эффекту является устройство, состоящее иэ фотодатчика и осветителя, уставноленных соосно по обе стороны потока шихты, выходящей из окомковательного барабана. Особенностью измерителя является то, что с целью устранения влияния расхода шихты на интенсивность светового потока, проходящего сквозь нее, отражательными устройствами отсекается для контроля часть потока шихты соответсвующая минимальной производительности окомковательного барабана 12).

Недостатком известного устройства является контакт отражательных устройств с окомкованной шихтой, что приводит к разрушению частиц.

Размещение отражательных. устройств в потоке падающей шихты приводит к

20 их залипанию и в конечном счете к забивке тракта. В связи с укаэанными недостатками устройство не нашло практического применения.

Целью изобретения является повы25 шеиие точности контроля окомкованности агломерационной шихты за счет устранения влияния изменений расхода шихты на интенсивность светового потока, проходящего сквозь поток

30 падающей шихты.

960283

Формула изобретения

ВНИИПИ Заказ 7154/32 Тираж 660 Подписное

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Поставленная цель достигается тем, что устройство контроля окомкованности агломерационной шихты, состоящее из источника и приемника светового потока, расположенных по обе стороны падающей струи шихты, преобразовательного блока и регистрируюцего прибора, дополнительно снабжено расходомером шихты, поступающей на окомкование, и регулятором интен,сивности светового потока, причем 10

° выход расходомера подключен к входу .регулятора интенсивности, а источник света подключен к выходу регулятора.

На чертежЕ представлена функцио- 15 нальная схема устройства.

Схема включает расходомер 1 шихты, поступающей на окомкование, окомковательный барабан 2, поток 3 подающей шихты, регулятор 4 интенсивности светового потока, источник 5 света, фотоприемник 6, регистрирующий прибор 7.

Устройство работает следующим об разом. 25

Фо"гоприемник б измеряет интегральную силу света прошедшего сквозь поток падающей.шихты 3 от источника. 5. Сигнал фотоприемника б,. пропорциональный окомкованности шихты, З0 регистрируется прибором 7.

При иэменении расхода шихты, поступающей в окомковательный барабан

2, сигнал расходомера 1 поступает на вход(регулятора 4 интенсивности светового потока. Выходной сигнал регулятора 4 изменяет силу света источника 5 так, что интегральная сила света, контролируемая фотоприемником б, при неизменном качестве окомкования остается прежней. Таким об- 40 разом, устройство контролирует окомкованность шихты независимо от ее расхода.

Градуировка регистрирующего прибора осуществляетср путем отбора и ситового анализа проб окомкованной шихты при различных значениях ее расхода и окомкованности, Применение предлагаемого устройства для автоматического контроля и регулирования окомкованности агломерационной шихты позволяет улучшить качество окомкования шихты, ее гаэопроницаемость, а следовательно, увеличить производительность агломашин и уменьшить расход топлива. Экономический эффект от внедреЙия одного устройсва составляет

30 тыс. руб. в год.

Устройство контроля окомкованности агломерационной шихты, состоящее иэ источника и приемника светового потока, расположенных по обе стороны падающей струи шихты, преобразовательного блока и регистрирующего прибора, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, оно дополнительно снабжено расходомером шихты и регулятором интенсивности светового потока, вход которого.связан с выходом расходомера шихты, а выход — с источником светового потока..Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 298646, кл. Ñ 22 В 1/14, 1969.

2. Авторсоке свидетельство СССР

t) 603683, кл. С 22 В 1/14, 1976.
