Пресс бумагоделательной машины

Пресс бумагоделательной машины

Иллюстрации

Показать все

Реферат

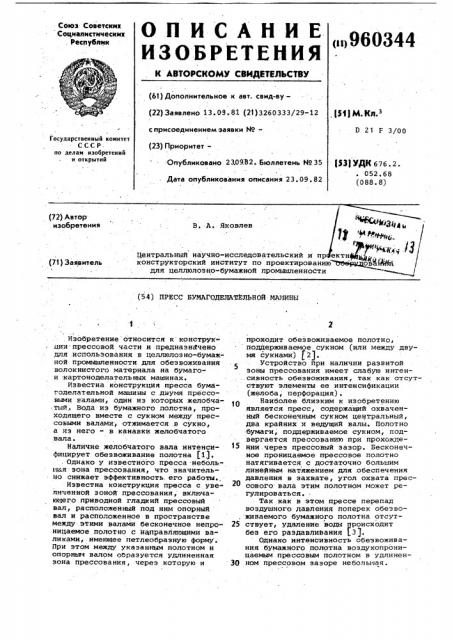

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических . Республик

IIII960344 (61} Дополнительное к авт. свид-ву(22) Заявлено 13. ОЗ. 81 (21) 3260333/29-12

)51) М. Кл.з с присоединением заявки ¹П 21 F 3/00

Государственный комитет

СССР по делам изобретений и открытий (23) ПриоритетОпубликовано 230982. Бюллетень ¹ 35

РЗ) УДК 676. 2.

052.68 (088.8) Дата опубликования описания 23.09.82 (72) Автор изобретения

В. Л. Яковлев

Центральный научно-исследовательский и пр конструкторский институт по проектированию для целлюлозно-бумажной промышленности (71) Заявитель (54) ПРЕСС БУММ ОДЕЛй, БЕЛКИНОЙ МАЛИНН

Изобретение относится к конструкции прессовой части и предназначено для .использования в целлюлозно-бумажной промышленности для обезвоживания волокнистого материала на бумагои:картоноделательных машинах.

Известна конструкция пресса бумагоделательной машины с двумя прессовыми валами, один иэ которых желобчатый, Вода из бумажного полотна, проходящего вместе с сукном между прессовыми валами, отжимается .в сукно, а из него — в канавки желобчатого вала.

Наличие желобчатого вала интенсифицирует обезвоживание полотна (1). . Однако у известного пресса небольшая: зона прессования, что значительно снижает эффективность.его работы., Известна конструкция пресса с увеличенной зоной прессования, включающего приводной гладкий прессовый вал, расположенный под ним опорный вал и расположенное в пространстве между этими валами бесконечное непроницаемое полотно с.направляющими валиками,.имеющее петлеобразную форму .

При этом между указанным полотном и опорньм валом образуется удлиненная зона прессования, через которую и проходит обеэвоживаемое полотно, поддерживаемое сукном (или между двумя сукнами) (2). устройство при наличии развитой зоны прессования имеет слабую интен. сивность обезвоживания, так как отсутствуют элементы ее интенсификации (желоба, перфорация) °

Наиболее близким к изобретению является пресс, содержащий охваченный бесконечным сукном центральный, два крайних и ведущий валы. Полотно бумаги, поддерживаемое сукном, подвергается прессованию при прохожде15 нии.через прессовый зазор. Бесконечное проницаемое прессовое полотно натягивается с достаточно большим лиНейным натяжением для .обеспечения давления в захвате, угол охвата прессового вала этим полотном может регулироваться..

Так как в этом прессе перепад воздушного давления поперек обеэво, живаемого бумажного полотна отсут25 ствует, удаление воды происходит без его раздавливания (3).

Однако интенсивность обезвоживания бумажного полотна воэдухопроницаемым прессовым полотном в удлинен30 ном прессовом зазоре небольшая.

960344

Цель изобретения - интенсификация процесса обезвоживания.. укаэанная цель достигается тем, что пресс бумагоделательной машины, содержащий охваченный бесконечным сукном центральный, два крайних и ,ведущий валы, имеет две группы тросов из эластичного материала, тросы каждой из групп установлены с зазором один относительно другого и охваты-.. вают соответственно ведущий и один из крайних валов, причем крайние ва.лы смонтированы в контакте с центральным валом, при этом крайние прессовые валы и ведущий .вал могут иметь кольцевые канавки, .глубина которых мень-, 15 ше радиуса тросов.

I .

На фиг. 1 представлена схема предлагаемого пресса; на фиг. 2 — разрез

A-A на фиг. 1; на фиг. 3 - разрез

Б-Б на фиг. 1; на Фиг. 4 - разрез

В-В на фиг. 1; на фиг. 5 - схема обез.воживания.

Пресс включает прессовые валыцентральный 1 и два контактирующих с ним крайних 2,.бесконечное пористое прессовое сукно 3, охватывающее центральный 1 .и крайние 2 прессовые валы, сукноведущие и сукнонатяжные валы 4, Пресс снабжен двумя группами эластичных тросов 5 и б и имеет вал 7, веду- О щий вал, установленный под центральным прессовым валом в контакте с ним.

Каждая иэ групп тросов последовательно по ходу обрабатываемого полотна контактирует через прессовое сукно 3 35 с центральным прессовым валом 1, причем тросы вдоль образующей этого вала располагаются на расстоянии один относительно другого с образованием между ними зазоров 8, по назначению àíà-4Q .логичных канавкам желобчатого вала.

Каждая группа тросов, кроме того, последовательно охватывает один из прессовых валов 2 и вал 7, причем тросы в группах расположены в шахмат- 45 ном порядке. На крайних прессовых валах 2 и на валу 7, могут быть выполнены направляющие канавки 9 глубиной, меньшей радиуса троса.

Работа пресса осуществляется следующим образом.

Сырое бумажное полотно по прессовому сукну З.подается в захват прессовых валов. 1 и 2. Тросы 5 и б, име. ющие первоначально круглое сечение, под давлением в захвате приобретают

Форму эллипса (см. Фиг. 5), при этом величина давления тросов на поверхность прессового сукна обезвоживаемого полотна неравномерна. Наибольшее давление там, где трос соприкаса- 60 ется с поверхностью средней частью сечения, а наименьшее — где трос соприкасается периферийной частью сечения. При таком неравномерном давлении на прессовое сукно и бумажное g5 полотно вода выжимается к периферии сечения троса и удаляется в зазор между тросами (см. Фиг. 5).

Таким образом, при прессовании обезвоживание бумажного полотна происходит интенсивнее, чем это имеет место при желобчатом вале, так как получа ется в данном случае значительный перепад давления жидкости поперек бумажного полотна, а, тем самым, скорость ее удаления в зазор между тросами (в желобчатом же вале верхняя часть ребер желобков строго параллельна плоскости бумажного полотна, из-за чего перепады давления жидкости незначительны);

Далее бумажное полотно, выходя из первого захвата прессовых валов 1 и 2, продолжает оставаться прижатым тросами 5 к поверхности вала 1 и, таким образом, происходит дальнейшее обезвоживание полотна и удаление при этом воды в зазоры между тросами.

Когда бумажное. полотно по прессовому сукну попадает под вал 7, то эоны давления тросов на бумажное полотно меняются с тросов 5 на тросы б (т..е. трбсы б по отношению к тросам 5 расположены в шахматном порядке), т.е, там, где ранее была зона наибольшего давления ставновится эона наименьшего давления. Происходит дальнейшее обезвоживание полотна и выравнивание его влажности поперек бумажного полотна, Далее бумажное полотно попадает во второй захват между валами 1 и 2, где происходит дальнейшее обезвоживание буМажного полотна и дальнейшее выравнивание его влажности поперек полотна.

Конструкция пресса позволяет осуществлять интенсивное и равномерное по ширине обезвоживание бумажного полотна.

Это позволит, например, вместо трех прессов в прессовой части добиться эффективного обезвоживания на двух прессах, что значительно сократит габариты бу лагоделательной машины, расход. металла, себестоимость оборудования.

Формула изобретения

1. Пресс,бумагоделательной машины, содержащий охваченный бесконечным сукном центральный, два крайних и ведущий валы, отличающийся тем, что, с целью интенсификации процесса обезвоживания, он имеет две группы тросов из эластичного материала, тросы каждой из групп установлены с зазором один относительно другого и охватывают соответственно ведущий и один из крайних валов, причем крайние вали смонтированы в контакте с центральным валом.

960344

1. Патент США 9 3381607, кл. 100-37, 1965.

2. Патент США 9 3808096, кл. 162-358, 1967.

3. Патент CIGA 9 3798121, кл. 162.-205, 1967 (прототип).

Фиа!

0-6

A-А

Фи@ 2 фиг.

Составитель Ю. Кляпин

Редактор Н. Гунько Техред A. Бабинец Корректор М. Лемчик

Заказ 7206/35 . Тираж 398 Подписное

ВНИИПИ Государственного комитета СССР по. делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

2. Пресс по п. 1, о т л и ч а юшийся тем, что крайние прессовые валы и ведуций вал имеют кольцевые канавки, глубина которых меньше радиуса тросов.

Источники информации, принятые во внимание при экспертизе

Полови

Х
