Способ открытой разработки горизонтальных и пологих пластов полезных ископаемых

Способ открытой разработки горизонтальных и пологих пластов полезных ископаемых

Иллюстрации

Показать все

Реферат

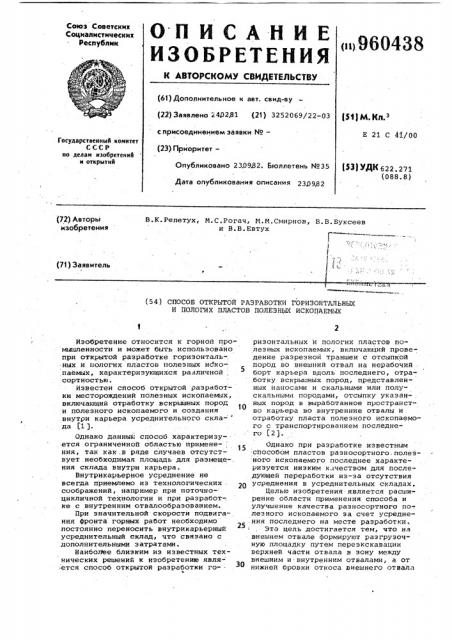

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик оц96О438 (61) Дополнительное к авт. свид-ау (22) Заявлено i 402.81 (21) 3252069/22-03 с присоединением заявки Ио($)) М К 3

Е 21 С 41/00

Государственный «омнтет

СССР по девам изобретений и открытий (23) Приоритет—

Опубликовано 23.0982, Бюллетень Мо35

t ) УДК 622. 271. (088.8) Дата опубликования описания 230982

В.К.Репетух, К.С.Рогач, И.И.Смирнов, В.В.Буксеев и В.В.Евтух

1

3 . (72). Авторы изобретения (71) Заявитель (54) СПОСОБ. ОТКРЫТОЙ РАЗРАБОТКИ ГОРИЗОНТАЛЬНЫХ

И ПОЛОГИХ ПЛАСТОВ ПОЛЕЗНЬБ ИСКОПАЕМЫХ

Изобретение относится к горной промышленности и может быть использовано при открытой разработке горизонталь-. ных и пологих пластов полезных ископаЕмых, характеризующихся различной

5 сортностыо.

Известен способ открытой разработки месторождений полезных ископаемых, включающий отработку вскрышных пород и полезного ископаемого и создания внутри карьера усреднительного скла- да (1 ).

Однако данный способ характеризу. ется ограниченной областью применения, так как .в ряде случаев отсутствует необходимая площадь для размеще-. ния склада внутри карьера.

Внутрикарьерное усреднение не всегда приемлемо из технологических соображений, например при поточно-цикличной технологии и при разработ-. ке с внутренним отвалообраэованием.

При значительной скорости подвигания Фронта горных работ необходимо .постоянно переносить внутрикарьерный усреднительный склад, что связано с дополнительными затратами.

Наиболее близким из известных технических решений к изобретению явля;ется способ открытой разработки го-ризонтальных и пологих пластов полезных ископаемых, включающий проведение разрезной траншеи с отсыпкой пород во внешний отвал на нерабочий . борт карьера вдоль последнего, отра" ботку вскрышных пород, представленных наносами и скальными или полускальными породами, отсыпку указан- . ных пород в выработанное пространство карьера во внутренние отвалы И отработку пласта полезного ископаемого с транспортированием последнего (2 j..

Однако при разработке известным способом пластов разносортного. полезного ископаемого последнее характеризуется низким качеством для последующей переработки из-эа отсутствия усреднения в усреднительных складах.

Целью изобретения является расширение области применения способа и улучшение качества разносортного по-. лезного ископаемого эа счет усреднения последнего на месте разработки.

Эта цель достигается тем, что на внешнем отвале Формируют разгрузочную площадку путем перезкскавации верхней части отвала в зону между внешним и внутренним отвалами, а от нижней бровки откоса внешнего отвал»

960438

ФоРмула изобретения в направлении от выработанного пространства карьера производят съем наЪ сосов до обнажения массива скальных или полускальных пород и на этих породах формируют рабочую площацку и образуют усреднительный склад путем отсыпки доставленного полезного ископаемого наклонными слоями до уровня разгрузочной площадки с подвиганием фронта отсыпки в направлении от выработанного пространства карьера, при этом в массиве скальных или полускальных пород в контуре рабочей . площадки создают дренажную систему, которую соединяют с выработанным пространством карьера с уклоном в сторону этого пространства, причем дренажную систему создают в процессе проведения разрезной траншеи путем образования щелей вдоль контуров рабочей площадки с соединением указанных щелей щелью с выработанным пространством.

На фиг.1 изображена схема Подготовки разгрузочной и рабочей площадок; на фиг.2 — схема усреднительного склада, на фиг.3 — разрез A-A на фиг.1; на фиг.4 — разрез Б-Б на фиг.2, на фиг.5 — схема дренажной системы; на фиг.6 - разрез В-В на фиг.5.

Способ открытой разработки гори— зонтальных и пологих пластов полезных ископаемых осуществляется следующим образом.

При разработке горизонтального или пологого пласта разносортного полез- З5 ного ископаемого проводят разрезную траншею с отсыпкой пород во внешний отвал 1 на нерабочий борт карьера вдоль последнего гребнем. По мере отработки пласта вскрышные породы, 40 представленные насосами и скальными или полускальными породами, размещают в выработанное пространство во внутренний отвал 2.

На внешнем отвале 1 ФОРмируют разгрузочную площадку 3 путем переэкскавации верхней части гребня указанного .отвала в зону 4 между внешним и внутренним отвалами.

От нижней бровки откоса внешнего отвала 1 в направлении от выработанного пространства карьера .производят съем наносов 5 до обнажения массива б скальных или полускальных пород и на образованной на этих, породах рабочей площадке 7 формируют усреднитель- 55 ный склад 8 путем отсыпки доставленного полезного ископаемого наклонными слоями 9 до уровня разгрузочной площадки 3 с подвиганием фронта отсыпки в направлении от выработанного 60 пространства карьера. Отсыпку слоев производят сначала с разгрузочной площадки, а далее с поверхности склада известным оборудованием. Отгрузку полезного ископаемого из ус. реднительного склада 8 производят в направлении отработки, вдоль нерабочего борта наносов могут бить проведены съезды 10. По контурам будущей рабочей. площадки йри проведении раз- . резной траншеи создают дренажную систему, которую соединяют с выработан" ным пространством с уклоном в сторону последнего. В нашем случае дренажная система представляет собой фильтрующие дренажные щели 11, образованные путем взрывания скважинных зарядов по периметру площадки складирования, имеющих сток в сторону выработанного пространства за счет примыкания к внешним вскрытым траншеям.

Предлагаемое изобретение позволит расширить область применения способа и улучшить качество разносортного полезного ископаемого за счет усреднения последнего в усреднительном складе.

1. Способ открытой разработки горизонтальных и пологих пластов полезных ископаемых, включающий проведение разрезной траншеи с отсыпкой пород во внешний отвал на нерабочий борт карьера вдоль последнего, отработку вскрышных пород, представленных наносами и скальными или полускальными породами, отсыпку указанных пород в выработанное пространство карьера во внутренние отвалы и отработку пласта полезного и копаемого с транспортированием последнего, о тл и ч а ю шийся тем, что, с целью расширения области применения способа и улучшения качества разносортного полезного ископаемого за счет усреднения последнего на месте разработки, на внешнем отвале формируют разгрузочную площадку путем переэкскавации верхней части отвала в зону между внешним и внутренним отвалами, а от нижней бровки откоса внешнего отвала в направлении от выработанного пространства карьера производят съем насосов до обнажения массива скальных или полускальных пород и затем на этих породах формируют рабочую площадку и образуют усреднительный склад путем отсыпки доставленного полезного ископаемого наклонными слоями до уровня разгрузочной площадки с подвиганием фронта отсыпки в направлении от вырабОтанного пространства карьера, при этом в массиве скальных или полускальных пород в контуре рабочей площадки создают дренажную. систему, которую соединяют с выработанным пространством карьера с уклоном в сторону этого пространства.

960438

2. Способ по п.1, о т л .и ч а ющ и и с я тем, что дренажную систему создают в процессе проведения разрезной траншеи.

3. Способ по пп.1 и 2, о т л ич а ю шийся тем, что дренажную

1 систему создают путем образования ще- лей вдоль контуров рабочей площадки с соединением указанных щелей щелью с выработанным пространством.

Источники информации, принятые во внимание при экспертизе

1. Новожилов N.Г. и др. Технология открытой разработки месторождений полезных ископаемых. N., "Недра", 1971, ч.1, с.361-362.

2. Селиванов Ю.И. СовершенствоваI ние технологии отработки нижнего горизонта на. разрезе "Колмогорский".—

Добыча угля открытым способом, 1973, 9 10, с.3-4 (прототип).

960438

А-A

ВНИИПИ Заказ 7224/40 Тираж 623 ПоДписное

Ъ

Филиал ППН "Патент", г. Ужгород, ул.Проектная, 4
