Многоходовой клапан
Иллюстрации
Реферат

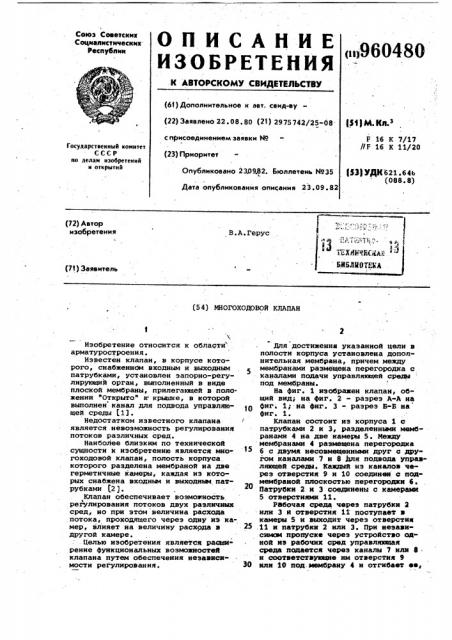

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Севетскнк
Социалистических
Республик оп960480 т
Ф
t C ,.l -. с ч
° (61) Дополнительное к авт. свид-ву (22) Заявлено 22. 08. 80 (21) 2975742/25-08
Р11М К з
F 16 К 7/17
//Р 16 К 11/20 сприсоединениемзаявки М
Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 230982. Бюллетень ¹35
f $3) УДК 621.64Ь (088. 8) Дата опубликования описания 23.09.82 (72) Автор изобретения
В.A.Ãåðóñ (73) Заявитель (5 4) МНОГОХОДОВОЯ КЛАПАН
Изобретение относится к области арматуростроения.
Известен клапан, в корпусе которого, снабженном входным и выходным патрубками, установлен эапорно-регулирующий орган, выполненный в виде плоской мембраны, прилегающей в положении "Открыто" к крышке, в которой выполнен канал для подвода управляющей среды (17.
Недостатком известного клапана является .невозможность регулирования потоков различных сред.
Наиболее близким по технической сущности к изобретению является мно» гоходовой клапан, полость корпуса которого разделена мембраной на две герметичные камеры, каждая из которых снабжена входньм и выходным патрубками (2 ).
Клапан обеспечивает возможность регулирования потоков двух различных сред, но при этом величина расхода потока, проходящего через одну из ка-. мер, влияет на величину расхода в другой камере.
Целью изобретения является расыиренне функциональных возможностей клапана путем обеспечения независимости регулирования. 30
Для достижения указанной цели в полости корпуса установлена дополнительная мембрана, причем между мембранами размещена перегородка с каналами подачи управляющей среды под мембраны.
На фиг. i изображен клапан, общий вид; на фиг. 2 - разрез А-А на фиг. 1р. на фиг. 3 - разрез Б-Б на фиг. 1.
Клапан состоит из корпуса 1 с патрубками 2 и 3, разделенньв и мембранами 4 на две камеры 5. Между мембранами 4 размещена перегородка
6 с двумя несовмещенными друг с другом каналами 7 и 8 Йля подвода управляющей среды. Каждый as каналов через отверстия 9 и 10 соединен с нодмембраной плоскостью перегородки 6.
Патрубки 2 и 3 соединены с камерами
5 отверстиями 11.
Рабочая среда через патрубки 2 илн 3 и отверстия 11 поступает в камеры 5 и выходит через отверстия
11 и патрубки 2 или 3. При независимом пропуске через устройство одной из рабочих сред управляющая среда подается через каналы 7 или S и соответствующие им отверстия 9 или 10 под.мембрану 4 и отгибает еа, 960480
Формула изобретения
Составитель Т.Колясинская
Техред И.Гайду Корректор А, Ференц
Редактор В.Данко
Заказ 7233/42 Тираж 990 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 уменьшая объем камеры 5, тем самым регулируя расход рабочей среды.
Технико-экономическая эффективность изобретения заключается в обес. печении воэможности независимого регулирования потоков различных сред.
Многоходовой клапан, полость корпуса которого разделена мембраной на две герметичные камеры, каждая иэ которых сиабжена входным и выходным патрубками, о т л и ч а ю щ и йс я тем, что, с целью расширения функциональных воэможностей путем обеспечения независимости регулирования, в полости корпуса установлена дополнительная мембрана, причем
5 между мембранами размещена перегород ка с каналами подачи управляюцей среды под мембраны.
Источники информации,!
9 принятые во внимание при экспертизе
1. Патеит США М 3083943, кл. 251-61, опублик. 1963.
2. Патент Великобритании 91550991, кл. F 2 V, опублик. 1979 (прототип).
