Тензометрическое устройство для определения сопротивления почвы движению режущего органа

Тензометрическое устройство для определения сопротивления почвы движению режущего органа

Иллюстрации

Показать все

Реферат

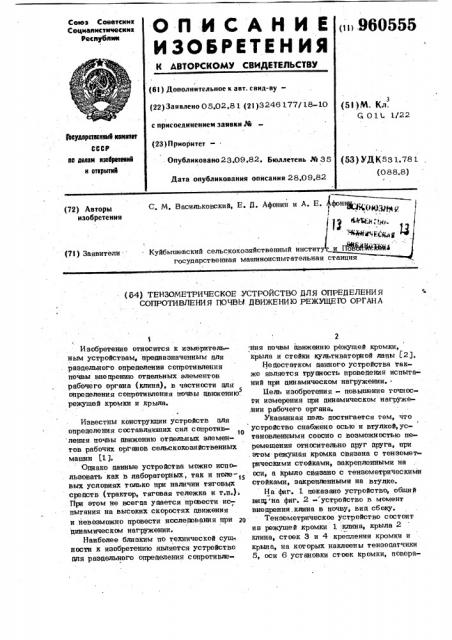

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцмаимстммесимх

Респубте

< >960555

I (61) flîïîëíèòåëüíoå к авт. саид-ву(22) Заявлено 05 02.81 (21)3246 177/18-10 с присоединением заявки М (23)Приоритет- Опубликовано 23.09.82. Бюллетень № 35 (5I)M. Кл.

5 01L 1/22 (ЬеударетаанниВ иавпат

СССР йе делан юабратаввй н открытий (53) УДК531.781 (0 88.8) Дата опубликования описания 28,09.82

С . М. Васильковский, Е. Д. Афонин и А. Е, Афонин, (Клад (72) Авторы. изобретения

ЮАНЕ;, щ, Щ;ф рыл

Куйбышевский сельскохозяйственный инстит и ПоЪЬ1ЖНЙ (7I) Заявители:государственная машиноиспытательная станция (64) ТЕНЗОМЕТРИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

СОПРОТИВЛЕНИЯ ПОЧВЫ ДВИЖЕНИЮ РЕЖУЩЕЮ ОРГАНА

Изобретение относится к измерительным устройствам, предназначенным для раздельного определения сопротивления почвы внедрению отдельных элементов рабочего органа (клина), в частности для определения сопротивления почвы дьижению. режушей кромки и крыла.

Известны конструкции устройств для определения составлявших сил сопротив ления почвы движению отдельных элементов рабочих opl анов сельскохозяйственных машин (1 3.

Однако данные устройства можно использовать как ь лабораторных, так и поле-, вых условиях только при наличии тяговых средств (трактор, тяговая тележка и r.п.);

При этом не всегда удается провести испытания на высоких скоростях движения и неьозможно провести исследования при 2о динамическом нагружении.

Наиболее близким по технической суш ности к изобретению является устройство для раздельного определения сопротиьле2 ния почвы движению режушей кромки, крыла и стойки культиваторной лапы f23

Недостатком данного устройства также является трудность проведения испытаний при динамическом нагружении.Бель изобретения - повышение точности измерения при динамическом нагруже:нии рабочего органа.

Указанная цель достигается тем, что устройство снабжеко осью и втулкой,устаноьленными соосно с возможностью перемещения относительна друг друга, при этом режушая кромка связана с тензометрическими стойками, закрепленными на оси, а крыло связано с тензометрическими стойками, закрепленными на втулке.

На фиг. 1 показано устройство, обший вид."на фиг. 2 - устройство в момент внедрения клина в почву, вид сбоку.

Тензометрическое устройство состоит из режушей кромки 1 клина, крыла 2 клина, стоек 3 и 4 крепления кромки и крыла, на которых наклеены тензодатчики

5, оси 6 установки стоек кромки, повора3 9608 чивающейся в подшипниках 7, втулки 8 крепления стоек крыла, стрелочных индикаторов 9 отклонения стоек, подьемного стола 10 с ящиком 11 образца 12 почвы.

Устройство работает следующим образоме

Образец 12 почвы, устансьленный на подъемном столе 10, подводится к режущей кромке 1 так, чтобы в момент внедI рения ее в почву стойки 8 и 4 занима- 10 ли вертикальное положение.

Затем стойки 3 и 4 с кромкой 1 и крылом 2 отводятся вверх на заданную высоту Н и Н1 (в зависимости от скорости движения в момент удара), а затем is одновременно отпускают вниз. .После деформации и разрушения образ- ца почвы и в зависимости от сопротивле- ния почвы движения кромки и крыла последне отклоняются на разные высоты щ

Н., и Н1 . По разности высота Н,Н„--Йи йНg= Н1 — Н или показаниям стрелочных индикаторов 9, протарированных в единицах дН, можно судить об энергии, затраченнои на разрушение обр.азца почвы кромкой и отдельно крылом при их совместной работе, а также о физико-механических свойствах почвы при . динамическом воздействии на нее рабочего. органа.

Стойки в нижней части выбираются

Г-образной формы, чтобы в момент деформации трение их о почву было минимальным. Кроме того, такая форма стоек по-. зволяет при необходимости определять вертикальную и горизонтальную составляю- .З3 щие силы сопротивления почвы движения кромки и крыла с помощью тензодатчиков.

В зависимости от задачи исследований геометрические параметры клиньев (размеры, углы установки, форма и т.д.) могут выбираться различными.

Такое конструктивное выполнение устройства позволит проводить испытания составного клина и исследовать физико-межнические свойства почвы как в лабораторных, так и в полевых условиях при динамическом воздействии рабочего органа на почву или на высоких скоростях нагружени я, а также снизить. трудоемкость иссле довани й.

Формула изобретения

Тензометрическое устройство для определения сопротивления почвы движению режущего органа, содержащее режущую кромку и крыло, связанные с тензометрическими стойками, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности при динамическом нагружении рабочего органа, оно снабжено осью и втулкой, устансвленными соосно с возможностью перемещения относительно друг друга, при этом режущая кромка связана с тензометрическими стойками, закрепленными на сси, а крыло связано с тензометрическими стойками, закреиленными

1 на втулке.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 622902, кл, 6 01, 1/18, 1971.

2. Авторское свидетельство СССР

М 358671, кл. G 01 L 1/22, 1971 (прототип).
