Устройство для проверки напряжения химического источника тока под нагрузкой

Устройство для проверки напряжения химического источника тока под нагрузкой

Иллюстрации

Показать все

Реферат

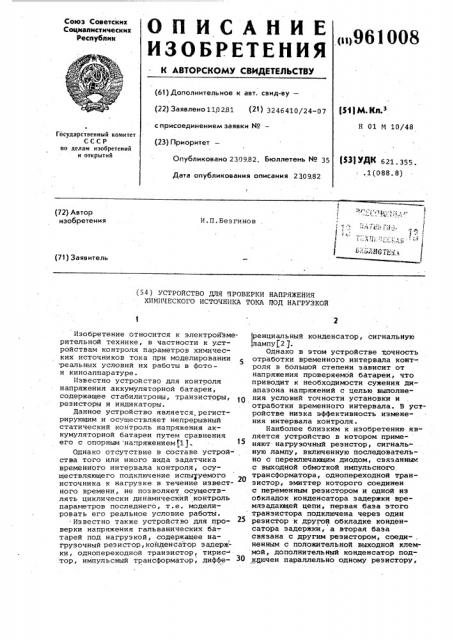

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii)961 008 (61) Дополнительное к авт. свид-ву— (22) Заявлено 110281 (21) 3246410/24-07 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 2309.82. Бюллетень ¹ 35

Дата опубликования описания 230982

Р М g> з

Н 01 М 10/48

Государственный комитет

СССР но делам изобретений и открытий

t 3l УДК 621.355. . 1 {088. 8) (72) Автор изобретения

И П.Везгинов (73) Заявитель

{54) усТРОАСТВО Для qp0BEPKH HAHPHEEHHH

ХИМИЧЕСКОГО ИСТОЧНИКА ТОКА ПОД НАГРУЗКОЙ

Изобретение относится к электройэмерительной технике, в частности к устройствам контроля параметров химических источников тока при моделировании реальных условий их работы в фотои киноаппаратуре.

Известно устройство для контроля напряжения аккумуляторной батареи, содержащее стабилитроны, транзисторы, резисторы и индикаторы.

Данное устройство является, регистрирующим и осуществляет непрерывный статический контроль напряжения аккумуляторной батареи путем сравнения его с опорным напряжением11), Однако отсутствие в составе устройства того или иного вида задатчика временного интервала контроля, осуществляющего подключение испытуемого источника к нагрузке в течение известного времени, не позволяет осуществлять циклически динамический контроль параметров последнего, т.е. моделировать его реальное условие работы. . Известно также устройство для проверки напряжения гальванических ба-. тарей под нагрузкой, содержащее нагрузочный резистор,койденсатор задерж ки, однопереходной транзистор, тирис- .тор, импульсный трансформатор, дифференциальный конденсатор, сигнальную ампу 2 $.

Однако в этом устройстве хочность отработки временного интервала конт-. роля в большой степени зависит от напряжения проверяемой батареи, что приводит к необходимости сужения диапазона напряжений с целью выполнения условий точности установки и отработки временного интервала. В устройстве низка эффективность изменения интервала контроля.

Наиболее близким к изобретению является устройство в котором применяют нагрузочный резистор, сигнальную лампу, включенную последовательно с переключакицим диодом, связанным с выходной обмоткой импульсного. трансформатора, однопереходной транзистор, эмиттер которого соединен с переменным резистором и одной из обкладок конденсатора задержки времязадающей цепи, первая база этого транзистора подключена через один резистор к другой обкладке конденсатора задержки, а вторая база связана с другим резистором, соеди- . ненным с положительной выходной клеммой, дополнительный конденсатор подключен параллельно одному резистору, 961008 а входная обмотка импульсного трансформатора включена в змиттерную цепь однопереходного транзистора f3)., Однако длительность временного ,интервала контроля в известном устройстве определяется разностью по- 5 стоянных времени основной и дополнительной времязадающих цепочек. Это время не может быть значительным, т.е. более 1с, что не позволяет производить моделирование условий работы ис-10 точников питания при длительных выдержках, например 8с, 16с, и более, являющихся характерными для современных фотокиноаппаратов. Кроме того, Формирование временного интервала контроля путем заряда и разряда конденсатора определяет невысокую стабильность этого интервала при изменении окружающей температуры.

S устройстве также йе решена проблема стабилизации объемного сопротивления базы однопереходного транзистора, сильно зависящего от температуры и режима..

Целью изобретения является повышение стабильности работы и расширения функциональных возможностей устройства.

Указанная цель достигается reM, что в устройство для проверки под нагрузкой химического источников З0 тока для питания фото — и киноаппаратуры, содержащее нагрузочный резистор,индикатор, входные и выходные клеммы, введены генератор эталонной частоты Rs-триггер, программный 35 счетчик, схема И, наборное поле с переключателями, формирователь временного интервала, схема ИЛИ, схема сброса, коммутатор и инвертор, причем выход генератора эталонной частоты соединен через схему И с

S-входом упомянутого триггера и счетным входом программного счетчика, связанного с выходами переключателей . наборного поля и входом Формирова- 45 теля временного интервала, выход которого присоединен к первому входу схемы ИЛИ, второй вход которой подключен к выходу схемы сброса, а выход — к R-входу триггера и через инвертор к второму входу схемы И, инверсный выход триггера соединен с входом сброса программного счетчика, а прямой выход — c индикатором и управляющими входами коммутатора, к коммутирующим входам которого подключены входные клеммы 7, для подсоединения М испытываемых источников, а выход коммутатора соединен с нагрузочными резисторами.

На чертеже представлена структур- 60 ная схема предлагаемого устройства. .Устройство для проверки под нагрузкой химического источников тока для питания фото- и киноаппаратуры g5 содержит схему 1 сброса, схему HJIH 2, генератор 3 эталонной частоты, инвертор 4, схему И 5, RS-триггер б, программный счетчик 7, наборное поле 8 с переключателями, индикатор 9, формирователь 10 временного интервала, коммутатор 11, входные клеммы 12 источников.13 постоянного тока и нагрузочных резисторов 14.

Устройство работает следующим образом.

Триггер 6 и все триггера, входящие в состав программного счетчика 7, находятся в исходном - нулевом состоянии. Установка элементов в данное состояние производится после включения питающих напряжений (не показано) схемой 1 сброса или циклически формирователем 10 временного интервала. При этом тактовые импульсы с выхода генератора 3 эталонной частоты не проходят на вход программного счетчика 7, так как схема И 5 закрыта по второму входу низком уровнем напряжения, поступающим с выхода схемы ИЛИ 2 через инвертор 4. Через 1-2с после включения питания или отработки второго временного интервала на выходе схемы

ИЛИ 2 появляется уровень 0, и тактовые .импульсы начинают переключать программный счетчик 7, а первый из них устанавливает триггер б в единичное состояние, после чего начинается отсчет первого временного интервала контроля.

После достижения программным счетчиком 7 состояния, соответствующего коду, Набранному на наборном поле 8 с помощью переключателей, на выходе программного счетчика 7 формируется короткий импульс запуска формирователя 10. Таким образом, в соответствии с алгоритмом работы устройства первый временной интер- вал контроля или время, в течение которого происходит разряд источников 13 постоянного тока 13 на нагрузочных сопротивлениях 14, можно определить по следующей Формуле где К вЂ” коэффИциент пересчета программного счетчика, набранный на наборном поле, Т вЂ” период следования импульсов

Р% генератора эталонной часто ты.

Общий интервал контроля складывается из двух временных интервалов

О 4 где — интервал "отдыха" или время, в течение которого источни-. ки отключены от нагрузки.

961008

Этот интервал и формируется с помощью формирователя 10 второго временного интервала.

Подключение же источников 13 постоянного тока к нагрузочным резисторам 14 осуществляется через коммутатор 11 при поступлении на его уп-, равляющий вход положительного напряжения с прямого выхода триггера 6.

Индикатор 9 позволяет визуально контролировать работу устройства.

Положительный эффект изобрете- . ния — в повышении стабильности отработки временных интервалов контроля (Xq и Ъу.), а также расширении функциональных возможностей устройства путем введения программного . Управления длительностью временного интервала. Повышение стабильности работы достигается за счет применения цифровых логических схем, а расширение функциональных возможностей устройства — путем введения гибкой структуры устройства, обеспечивающей возможность получения различных. интервалов контроля как изменением .частоты эталонного генератора, так и путем простого наращивания раз-. рядности программного счетчика.

Количество одновременно испытываемых источников постоянного тока в устройстве практически неограничено и может составлять 20-40 штук, что снижает по крайней мере. в 5-6 раз

его габариты, потребляемую мощность по сравнению с аналогом, рассчитанным на такую же программу. !

Формула изобретения

Устройство для проверки напряжения химического источника тока под нагрузкой, например источников для питания фото- и киноаппаратуры, содержащее нагрузочные резисторы, индикатор, входные и выходные клеммы, о т л и ч а ю щ е е с я тем, что с целью повышения стабильности работы и расширения функциональных возможностей, в него введены генератор эталонной частоты, RS-триггер, программный- счетчик, схема И, наборное по10 ле с переключателями, формирователь временного интервала, схема ИЛИ, схема сброса, коммутатор и инвертор, причем выход генератора эталонной . частоты соединен через схему И

15 с S-входом триггера и счетным входом программного счетчика, связанного с выходами переключателей наборного поля и входом формирователя, временного интервала, выход которого. присоеди2р нен к первому входу схемы ИЛИ, второй вход которой подключен к выходу схемы сброса, а выход - к R-входу триггера и через инвертор к второму входу схемы И, инверсный выход триггера соединен с входом сброса программного счетчика, а прямой выход - с индикатором и управляющими входами коммутатора, к коммутирующим входам . которого. подключены входные клеммы

ЗО для подсоединения N испытываемых источников, а выход коммутатора сое-. динен с нагрузочными резисторами.

Источники информации, -принятые во внимание при экспертизе

З5 1. Авторское свидетельство .СССР, 9 654988, кл. Н 01 М 10/48, 1976.

2. Авторское свидетельство СССР

Р 469173, кл. Н 01 М 10/48, 1974.

3. Авторское свидетельство СССР

9 681480, кл. Н 01 И 10/48, 1977.
