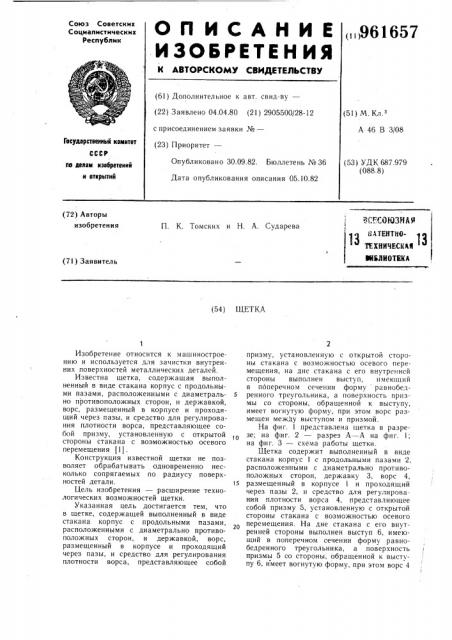

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

А. 46 В 3)08

Гвсударственлый квмнтет

СССР

Опубликовано 30.09.82. Бюллетень №36 (53) УДК 687.979 (088.8) ло делам изобретений и втврытий

Дата опубликования описания 05.10.82

ACr ;ОИЗНЬ я

Я .ХНИЧЕСИАЯ

ЗИБЛИОТИКА (72) Авторы изобретения

П. К. Томских и Н. А. Сударева (7l) Заявитель (54) ЩЕТКА

Изобретение относится к машиностроению и используется для зачистки внутренних поверхностей металлических деталей.

Известна щетка, содержащая выполненный в виде стакана корпус с продольными пазами, расположенными с диаметрально противоположных сторон, и державкой, ворс, размещенный в корпусе и проходящий.через пазы, и средство для регулирования плотности ворса, представляющее собой призму, установленную с открытой стороны стакана с возможностью осевого перемещения 11) .

Конструкция известной щетки не позволяет обрабатывать одновременно несколько сопрягаемых по радиусу поверхностей детали.

Цель изобретения — расширение технологических возможностей щетки.

Указанная цель достигается тем, что в щетке, содержащей выполненный в виде стакана корпус с продольными пазами, расположенными с диаметрально противоположных сторон, и державкой, ворс, размещенный в корпусе и проходящий через пазы, и средство для регулирования плотности ворса, представляющее собой призму, установленную с открытой стороны стакана с возможностью осевого перемещения, на дне стакана с его внутренней стороны выполнен выступ, имеющий в пдперечном сечении форму равнобед5 ренного треугольника, а поверхность призмы со стороны, обращенной к выступу, имеет вогнутую форму, при этом ворс размещен между выступом и призмой.

На фиг. 1 представлена щетка в разрезе; на фиг. 2 — разрез А — А на фиг. на фиг. 3 — схема работы щетки.

Щетка содержит выполненный в виде стакана корпус 1 с продольными пазами 2, расположенными с диаметрально противоположных сторон, державку 3, ворс 4, 15 размещенный в корпусе 1 и проходящий через пазы 2, и средство для регулирования плотности ворса 4, представляющее собой призму 5, установленную с открытой стороны стакана с возможностью осевого перемещения. На дне стакана с его внутренней стороны выполнен выступ 6, имеющий в поперечном сечении форму равнобедренного треугольника, а поверхность призмы 5 со стороны, обращенной к выступу 6, имеет вогнутую форму, при этом ворс 4

961657

Формула изобретения

20 размещен между выступом 6 и призмой 5.

На корпусе 1 установлена гайка 7, верхняя торцовая поверхность которой выполнена конусной.

При монтаже щетки после размешения ворса 4 в корпусе 1 вращением гайки 7 обеспечивают необходимую его жесткость, После формирования ворса 4 шлифуют до заданного диаметра щетки и по торцу с радиусом закругления.

Щетка работает следующим образом.

Крепление щетки производят в патроне ручного механизированного инструмента или патроне сверлильного станка, после чего ведут обработку сопрягаемых поверхностей, т. е. ведут обработку как наружной, так и торцовой поверхностями щетки.

Регулируя величину усилия прижатия шетки к обрабатываемым поверхностям детали, производят зачистку двух, трех сопрягаемых поверхностей до требуемой шероховатости.

Предлагаемая щетка, благодаря наличию наряду с боковой рабочей поверхностью еше и торцовой, позволяет одновременно обрабатывать несколько поверхностей деталей, что расширяет технологические возможности шетки.

Щетка, содержащая выполненный в виде стакана корпус с продольными пазами, расположенными с диаметрально противоположных сторон, и державкой, ворс, размешенный в корпусе и проходящий через пазы, и средство для регулирования плотности ворса, представляющее собой призму, установленную с открытой стороны стакана с возможностью осевого перемещения, отличающаяся тем, что, с целью расширения технологических возможностей, на дне, стакана с его внутренней стороны выполнен выступ, имеющий в поперечном сечении форму равнобедренного треугольника, а поверхность призмы со стороны, обращенной к выступу, имеет вогнутую форму, при этом ворс размещен между выступом и призмой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2870074, кл. А 46 В 3/08, 17.01.80.
