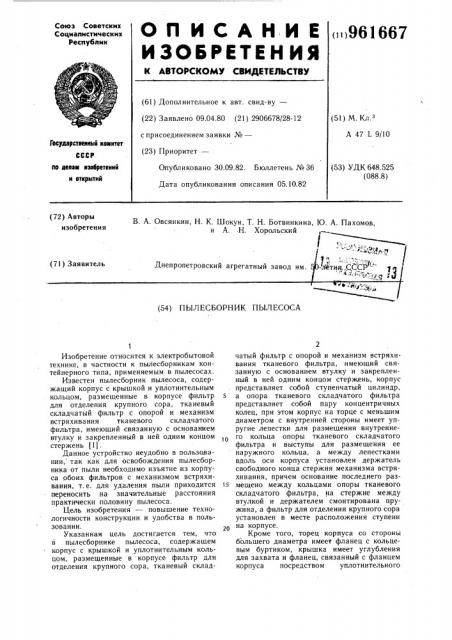

О Il И С А Н И Е 96166

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.04.80 (21) 2906678/28-12 (51) М.К .

А 47 1 9/10 с присоединением заявки №вЂ”

Гееудеретееиимй комитет (23) Приоритет—

СССР по делам изебретеиий и еткрмтий

Опубликовано 30.09.82. Бюллетень № 36

Дата опубликования описания 05.10.82 (53) УДК 648.525 (088.8) (72) Авторы изобретения

В. А. Овсянкин, Н. К. Шокун, Т. Н. Ботвинкина, Ю. А. Пахомов, и А. Н. Хорольский (54) ПЫЛЕСБОРНИК ПЫЛЕСОСА

Изобретение относится к электробытовой технике, в частности к пылесборникам контейнерного типа, применяемым в пылесосах.

Известен нылесборник пылесоса, содержащий корпус с крышкой и уплотнительным кольцом, размещенные в корпусе фильтр для отделения крупного сора, тканевый складчатый фильтр с опорой и механизм встряхивания тканевого складчатого фильтра, имеюший связанную с основанием втулку и закрепленный в ней одним концом стержень (1) .

Данное устройство неудобно в пользовании, так как для освобождения пылесборника от пыли необходимо изъятие из корпуса обоих фильтров с механизмом встряхивания, т. е. для удаления пыли приходится переносить на значительные расстояния практически половину пылесоса.

Цель изобретения — повышение технологичности конструкции и удобства в пользовании.

Указанная цель достигается тем, что в пылесборнике пылесоса, содержашем корпус с крышкой и уплотнительным кольцом, размешенные в корпусе фильтр для отделения крупного сора, тканевый складчатый фильтр с опорой и механизм встряхивания тканевого фильтра, имеющий связанную с основанием втулку и закрепленный в ней одним концом стержень, корпус представляет собой ступенчатый цилиндр, 5 а опора тканевого складчатого фильтра представляет собой пару концентричных колец, при этом корпус на торце с меньшим диаметром с внутренней стороны имеет упругие лепестки для размещения внутреннего кольца опоры тканевого складчатого фильтра и выступы для размещения ее наружного кольца, а между лепестками вдоль оси корпуса установлен держатель свободного конца стержня механизма встряхивания, причем основание последнего раз15 мещено между кольцами опоры тканевого складчатого фильтра, на стержне между втулкой и держателем смонтирована пружина, а фильтр для отделения крупного сора установлен в месте расположения ступени го на корпусе

Кроме того, торец корпуса со стороны большего диаметра имеет фланец с кольцевым буртиком, крышка имеет углубления для захвата и фланец, связанный с фланцем корпуса посредством уплотнительного

961667 кольца, снабженного раструбом, а фильтр для отделения крупного сора состоит из решетчатой перегородки с . отверстием и решетчатой крышки, шарнирно установленной в этом отверстии, при этом крышка имеет чашеобразную форму, дно которой обращено в сторону полости тканевого складчатого фильтра.

На фиг. 1 представлен пылесборник, продольный разрез; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — разрез Б — Б

-на фиг. 1; на фиг. 4 — разрез  — В на фиг. 1; на фиг. 5 — корпус пылесборника вид в изометрии.

Пылесборник пылесоса содержит корпус 1 с крышкой 2 и уплотнительным кольцом 3, размещенные в корпусе фильтр для отделения крупного сора, состоящий из решетчатой перегородки 4 с отверстием 5 и решетчатой крышки 6, шарнирно установленной в этом отверстии, тканевый складчатый фильтр 7 с опорой и механизм встряхивания тканевого складчатого фильтра 7, имеющий связанную с основанием 8 втулку 9 и закрепленный в ней одним концом стержень 10. Крышка 6 имеет чашеобразную форму, дно которой обращено в сторону полости тканевого складчатого фильтра 7, а решетчатая перегородка 4 имеет форму усеченного конуса.

Корпус 1 пылесборника представляет собой ступенчатый цилиндр. Опора тканевого складчатого фильтра 7 представляет собой пару концентричных колец 11 и 12.

Корпус 1 на торце с меньшим диаметром с внутренней стороны имеет упругие лепестки 13 — 15 для размещения внутреннего кольца 11 опоры тканевого складчатого фильтра 7 и выступы 16 — 18 для размещения ее наружного кольца 12. Между лепестками 13 — 15 вдоль оси корпуса 1 установлен держатель 19 свободного конца стержня 10 механизма встряхивания, причем основание 8 последнего размещено между кольцами 11 и 12 опоры тканевого складчатого фильтра 7. На стержне 10 между втулкой 9 и держателем 19 смонтирована пружина 20. Фильтр для отделения крупного сора установлен в месте расположения ступени на корпусе 1. Торец корпуса 1 со стороны большего диаметра имеет фланец 21 с кольцевым буртиком 22. Крышка 2 имеет углубления 23 для захвата и фланец 24, связанный с фланцем 21 корпуса 1 посредством уплотнительного кольца 3, снабженного раструбом 25. Стержень 10 имеет рукоятку 26, а лепестки 13 — 15 связаны с держателем 19 посредством ребер

26 — 28. Со стороны большего диаметра на корпусе имеется сегментный срез 29 для определения такого его положения в корпусе пылесоса, при котором решетчатая крышка 6 фильтра для отделения крупного сора под тяжестью собственного веса закрывает отверстие 5 решетчатой перегородки 4.

15

О

Пылесборник работает следующим образом.

После включения пылесоса потоком воздуха открывается клапан 30 крышки 2 и воздух проходит последовательно через оба фильтра. При этом крупный мусор осаждается на решетчатой перегородке 4 и решетчатой крышке 6, а мелкая пыль задерживается тканевым складчатым фильтром 7.

Специфика работы пылесоса такова, что степень перекрытия входного воздушного тракта рабочего насадка постоянно меняется в значительных интервалах, из-за чего происходит пульсация разницы величины разрежения перед тканевым фильтром 7 и за ним, т. е. на поверхность фильтра действует пульсирующе изменяющаяся сила.

Эта сила воспринимается основанием 8 механизма встряхивания и передается на пружину 20 сжатия, в результате чего последняя попеременно сжимается или распрямляется, что приводит к автоматическому встряхиванию тканевого складчатого фильтра 7 в процессе работы пылесоса.

Извлечение пылесбор ника из пылесоса и транспортирование его к месту удаления пыли идентичны операции установки пылесборника в пылесос.

Удаление пыли из пылесборника осуществляется следующим образом. Пылесборник удерживается в положении крышкой 2 вниз. При этом произвольное высыпание из него пыли предотвращается клапаном 30.

В этом положении производится вытряхивание тканевого складчатого фильтра 7 в закрытом объеме пылесборника, для чего стержень 10 с помощью ручки-петли 26 вытягивается до упора, сжимая пружину 20, и резко отпускается. Эта операция повторяется несколько раз, после чего пылесборник поворачивается вверх крышкой 2, последняя вынимается из уплотнительного кольца 3 и обычным опрокидыванием корпуса 1 пыль высыпается непосредственно в мусоропровод или другую отведенную для этого емкость. Свободное открывание решетчатой крышки 6 при опрокидывании корпуса 1 и форма решетчатой перегородки

4 способствуют легкому удалению пыли из отсека тканевого складчатого фильтра 7.

Предлагаемый пылесборник обладает высокой технологичностью, так как все его элементы легко оформляются в оснастке, и удобен в пользовании вследствие легкости его извлечения из пылесоса и перемещения до места удаления пыли, а также вследствие исключения контакта оператора с удаляемой пылью и загрязненными поверхностями и деталями во время очистки пылесборника.

Крышка 2 имеет отверстие 29 с клапаном 30 для прохода запыленного воздуха. Корпус 1 имеет уступ 31 с отверстиями 32.

961667

Формула изобретения

2б

1. Пылесборник пылесоса, содержащий корпус с крышкой и уплотнительным кольцом, размещенные в корпусе фильтр для отделения крупного сора, тканевый складчатый фильтр с опорой и механизм встряхивания тканевого складчатого фильтра, имеющий связанную с основанием втулку и закрепленный в ней одним концом стержень, отличающийся тем, что, с целью повышения технологичности конструкции и удобства в пользовании, корпус пылесборника представляет собой ступенчатый цилиндр, а опора тканевого складчатого фильтра представляет собой пару концентричных колец, при этом корпус на торце с меньшим диаметром с внутренней стороны имеет упругие лепестки для размещения внутреннего кольца, опоры тканевого складчатого фильтра и выступы для размещения ее наружного кольца, а между лепестками вдоль оси корпуса установлен держатель свободного конца стержня механизма встряхива. ния, причем основание последнего размещено между кольцами опоры тканевого складчатого фильтра, на стержне между втулкой и держателем смонтирована пружина, а фильтр для отделения крупного сора установлен в месте расположения ступени на корпусе.

2. Пылесборник по п. 1, отличающийся тем, что торец корпуса со стороны большего диаметра имеет фланец с кольцевым буртиком.

3. Пылесборник по п. 2, отличающийся тем, что крышка имеет углубления для захвата и фланец, связанный с фланцем корпуса посредством уплотнительного кольца, снабженного раструбом.

4. Пылесборник по п. 1, отличающийся тем, что фильтр для отделения крупного сора состоит из решетчатой перегородки с отверстием и решетчатой крышки, шарнирноустановленной в этом отверстии, при этом крышка имеет чашеобразную форму, дно которой обращено в сторону полости тканевого складчатого фильтра.

Источники информации, принятые во внимание при экспертизе ! . Патент США № 3653189, кл. 55 — 288, 1972.

961667

Фиг. 5

Составитель М. Сонина

Редактор И. Тыкей Техред И. Верес Корректор Л. Бокшан

Заказ 6940/5 Тираж 495 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
