Реферат

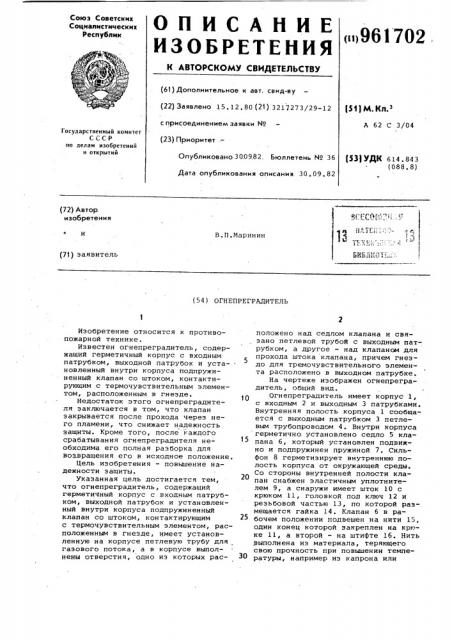

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<н961702 (61) Дополнительное к авт. саид-ву (22) Заявлено 15. 12. 80 (2! ) 3217273/29-12 с присоединением заявки ¹ (23) Приоритет .—

Опубликовано 300982. Бюллетень ¹ 36 (51) М. Кл.з

A 62 С 3/04

Государственный комитет

СССР по делам изобретений и открытий (531УДК 614.843 (088.8) Дата опубликования описания 30.09.82 (72) Автор. изобретения

,." ( (ЬИ Б= 1(! 0 т!-.;, В.П.Маринин л и (71) заявитель (54) ОГНЕПРЕГРАДИ1ЕДВ

Изобретение относится к противопожарной технике.

Известен огнепреградитель, содержащий герметичный корпус с входным патрубком, выходной патрубок и установленный внутри корпуса подпружиненный клапан со штоком, контактирующим с термочувствительным элементом, расположенным в гнезде.

Недостаток этого огнепреградителя заключается в том, что клапан закрывается после прохода через него пламени, что снижает надежность защиты. Кроме того, после каждого срабатывания огнепреградителя необходима его полная разборка для возвращения его в исходное положение.

Цель изобретения — повышение надежности защиты.

Указанная цель достигается тем, что огнепреградитель, содержащий герметичный корпус с входным патрубком, выходной патрубок и установленный внутри корпуса подпружиненный клапан со штоком, контактирующим с термочувствительным элементом, расположенным в гнезде, имеет установленную на корпусе петлевую трубу для газового потока, а в корпусе выполнены отверстия, одно из которых расположено над седлом клапана и связано петлевой трубой с выходным патрубком, а другое — над клапаном для прохода штока клапана, причем гнездо для тремочувствительного элемента расположено в выходном патрубке.

На чертеже изображен огнепреградитель, общий вид.

Огнепреградитель имеет корпус 1, с входным 2 и выходным 3 патрубками.

Внутренняя полость корпуса 1 сообщается с выходным патрубком 3 петлевым трубопроводом 4. Внутри корпуса герметично установлено седло 5 клапана 6, который установлен подвижно и подпружинен пружиной 7. Сильфон 8 герметизирует внутреннюю полость корпуса от окружающей среды.

Со стороны внутренней полости клапан снабжен эластичным уплотнителем 9, а снаружи имеет шток 10 с крюком 11, головкой под ключ 12 и реэьбовой частью 13, по которой размещается гайка 14 ° Клапан б в рабочем положении подвешен на нити 16, один конец которой закреплен на кркке 11, а второй — на штифте 16. Нить выполнена из материала, теряющего свою прочность при повышении температуры, например из капрона или

961702

Формула изобретения

35 аналогичного материала, пропущена через тонкостенную трубку 17 и постоянно контактирует с ней со стороны распространения пламени.

Трубка 17 s трубопровде установлена герметично. Внутренняя полость трубки 17 заполнена теплоизоляцией 18 для уменьшения притока из окружающего пространства холодного воздуха. 10 для жесткости конструкции кор пус 1 соединен с трубопроводом 4 при помощи кронштейнов 19, а внутрисильфонная полость 20 закрыта крышкой 21, которая служит для сжатия пружины 7, направления штока 10 и в качестве опорной поверхности для гайки 14 при подъеме клапана б.

Огнепреградитель работает следующим образом.

При появлении пламени в патрубке

3 нить 15 нагревается, теряет свою прочность и рвется, пружина 8 резко сажает клапан поверхностью на седло 5, отсекая пламя, а выступающий над поверхностью эластичный уплотннтель 9,.сжимая, перекрывает путь газу.

Чтобы вернуть клапан 6 в исходное положение вращают ключем гайку 14 до упора во фланец 21, вторым клю- . З0 чем удерживая шток 10 за головку 12, и осуществляют подъем клапана на величину необходимую, чтобы устано вить новую нить 15, после чего гайку

14 поднимают в верхнюю часть штока до зазора между гайкой 14 и фланцем

21, обеспечивающим закрытие клапана в случае разрыва нити 15 Положение гайки 14 на штоке 10 контролируют по меткам, которые наносят на шток при отладке огнепреградителя.

Предлагаемый огнепреградитель прост в эксплуатации и по конструкции, надежен в.работе и может найти применение преимущественно на магистралях низкого давления.

Огнепреградитель, содержащий герметичный корпус с входным патрубком, выходной патрубок и установленный внутри корпуса подпружиненный клапан со.штоком, контактирующим с термочувствительным элементом, расположенным в гнезде, о т л и ч а юшийся тем, что, с целью повышения надежности защиты, он имеет установленную на корпусе петлевую трубу для газового потока, а в корпусе выполнены отверстия, одно из которых расположено над седлом клапана и связано петлевой трубой с выходным патрубком, а другое - над клапаном для прохода штока клапана, причем гнездо для термочувствительного элемента расположено в выходном патрубке.
