Устройство для подачи полосового и ленточного материала в зону обработки

Устройство для подачи полосового и ленточного материала в зону обработки

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Ресттублик

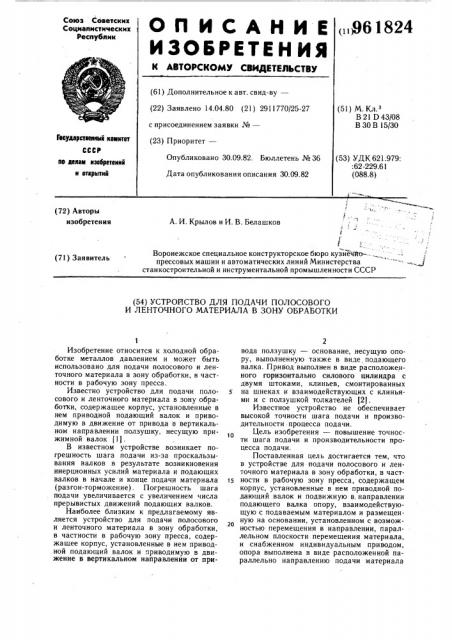

О П И С A H И E („Р61824

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.04.80 (21) 2911770/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл з

В 21 D43/08

В 30 В 15/30

ГФеудерстееннык кемнтет

СССР

Опубликовано 30.09.82. Бюллетень № 36

Дата опубликования описания 30.09.82 (53) УДК 621.979:

:62-229.61 (088.8) Ilo демам нзебретеннй н еткрмтий (72) Авторы изобретения

А. И. Крылов и И. В. Белашков

Воронежское специальное конструкторское бюро кузнечтто-. прессовых машин и автоматических линий Министерства станкостроительной и инструментальной промышленности СССР (71) Заявитель (54) УСТРОИСТВО Д.ЛЯ ПОДАЧИ ПО.ЛОСОВОГО

И,ЛЕНТОЧНОГО МАТЕРИА,ЛА В ЗОНУ ОБРАБОТКИ!

Изобретение относится к холодной обработке металлов давлением и может быть использовано для подачи полосового и ленточного материала в зону обработки, в частности в рабочую зону пресса.

Известно устройство для подачи полосового и ленточного материала в зону обработки, содержащее корпус, установленные в нем приводной подающий валок и приводимую в движение от привода в вертикальном направлении ползушку, несущую прижимной валок (1).

В известном устройстве возникает погрешность шага подачи из-за проскальзывания валков в результате возникновения инерционных усилий материала и подающих валков в начале и конце подачи материала (разгон-торможение) . Погрешность шага подачи увеличивается с увеличением числа прерывистых движений подающих валков.

Наиболее близким к предлагаемому является устройство для подачи полосового и ленточного материала в зону обработки, в частности в рабочую зону пресса, содержащее корпус, установленные в нем приводной подающий валок и приводимую в движение в вертикальном направлении от привода ползушку — основание, несущую опору, выполненную также в виде, подающего валка. Привод выполнен в виде расположенного горизонтально силового цилиндра с двумя штоками, клиньев, смонтированных на шнеках и взаимодействующих с клиньями и с ползушкой толкателей (2).

Известное устройство не обеспечивает высокой точности шага подачи и производительности процесса подачи.

Цель изобретения — повышение точности шага подачи и производительности процесса подачи.

Поставленная цель достигается тем, что в устройстве для подачи полосового и ленточного материала в зону обработки, в частности в рабочую зону пресса, содержащем корпус, установленные в нем приводной подающий валок и подвижную в, направлении подающего валка опору, взаимодействующую с подаваемым материалом и размещен20 ную на основании, установленном с возможностью перемещения в направлении, параллельном плоскости перемещения материала, и снабженном индивидуальным приводом, опора выполнена в виде расположенной параллельно направлению подачи материала

961824 направляющей и роликов, обкатываемых вокруг направляющей.

Основание установлено в корпусе с возможностью плоскопараллельного перемещения в вертикальной плоскости и связано с ним тягами, шарнирно соединенными с корпусом и основанием.

На фиг. 1 изображено устройство для подачи полосового и ленточного материала в зону обработки, общий вид; на фиг. 2 разрез А — А на фиг. 1.

Устройство для подачи полосового и ленточного материала в зону обработки содержит корпус 1, установленные в нем приводной вал 2, несущий приводной подающий валок 3, основание, выполненное в виде ползушки 4, на концах которой шарнирно закреплены одним концом тяги, выполненные в виде рычагов 5.

Свободные концы рычагов 5 шарнирно закреплены на корпусе 1. На корпусе 1 закреплена крышка 6, в которой установлена пружина 7, взаимодействующая с ползушкой 4.

На корпусе 1 закреплен также индивидуальный привод, выполненный в виде силового цилиндра 8, установленного горизонтально, на поршне 9 которого смонтирован шток 10, взаимодействующий с ползушкой

4 со стороны подачи материала 11 (полосы или ленты).

На ползушке 4 смонтирована опора, расположенная горизонтально и параллельно направлению подачи материала 11; направляющая 12, вокруг которой обкатываются ролики 13, удерживаемые в направляющей 12 обоймами 14, шпонками 15 и пружинами 16.

Направляющая 12 закреплена на ползушке 4 при помощи штифтов 17 и винтов 18.

Устройство для подачи полосового и ленточного материала в зону обработки работает следующим образом.

Приводной вал 2 приводит во вращение приводной подающий валок 3. Подающий валок перемещает материал 11 в зону обработки на шаг подачи. При этом материал 11 прижат к роликам 13 и перемещается по ним. Ролики 13 в свою очередь обкатываются вокруг направляющей 12.

Для подачи следующей полосы или ленты полость Б силового цилиндра 8 сообщают с атмосферой. Пружина 7 перемещает ползушку 4 вправо (фиг. 1). Ползушка 4 поворачивается на рычагах 5 и перемегцается также вниз.

Между роликами 13 и подающим валком

3 образуется зазор, в который помещают материал 11, полосу или ленту

5 В полость Б силового цили, ч 8 voдают сжатый Воздух. Поршень 9 перемещается влево и через шток 10 также перемешает ползушку 4 влево, сжимая пружину 7. Ползушка 4 поворачивается на рыча1О гах 5, перемещается вверх и ролики 13 прижимают материал 11 к подающему валку 3.

Затем цикл повторяется.

Эффект от использования устройства заключается в повышении точности шага подачи и производительности процесса подачи.

Формула изобретения

1. Устройство для подачи полосового и ленточного материала в зону обработки, в частности в рабочую зону пресса, содержащее корпус, установленные в нем приводной подающий валок и подвижную в направлении подающего валка опору, взаимодействующую с подаваемым материалом и размещенную на основании, установленном с возможностью перемещения в направлении, параллельном плоскости перемещения материала, и снабженном индивидуальным приводом, отличающееся тем, что, с целью поЗо вышения точности шага подачи и производительности процесса подачи, опора выполнена в виде расположенной параллельно направлению подачи материала направляющей и роликов, обкатываемых вокруг направляющей.

2. Устройство по и. 1, отличающееся тем, что основание установлено в корпусе с возможностью плоскопараллельного перемещения в вертикальной плоскости и связано с ним тягами, шарнирно соединенными с

40 корпусом и основанием.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 651876, кл. В 21 D 43/08, В 30 В 15/30, 45 31.05.77

2. Авторское свидетельство СССР № 480481, кл. В 21 D 43/08, В 30 В 15/30, 22.02.74 (прототип).

961824

Z fP Q 1b

11

14

18
