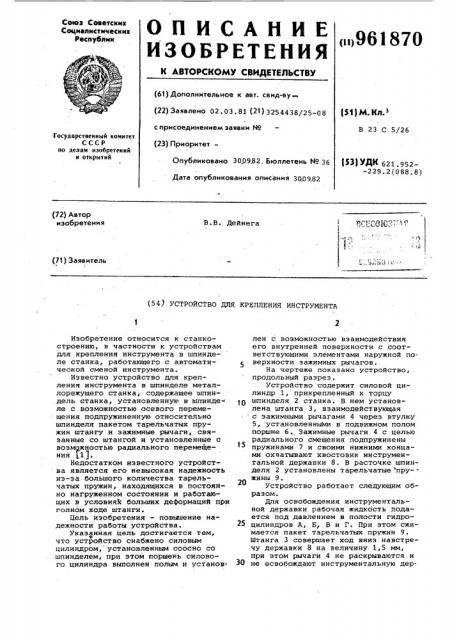

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.03.81 (21) 3254438/25-08 (S1) М КП.

В 23 С 5/26 с присоединением заявки № (23) Приоритет—

Государственный комитет

СССР по делам изобретений н открытий

Опубликовано 300982. Бюллетень ¹ 36

tS3) УДК 621. 952-229. 2 (088. 8) Дата опубликования описания 300982 (72) Автор изобретения

В.В. Дейнега (71) Заявитель г ! (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТА

Изобретение относится к станкостроению, в частности к устройствам для крепления инструмента в шпинделе станка, работающего с автоматической сменой инструмента.

Известно устройство для крепления инструмента в шпинделе металлорежущего станка, содержащее шпин.дель станка, установленную в шпинделе с возможностью осевого перемещения подпружиненную относительно шпинделя пакетом тарельчатых пружин штангу и зажимные рычаги„ связанные со штангой и установленные с возможностью радиального перемещения 1).

Недостатком известного устройства является его невысокая надежность иэ-эа большого количества тарельчатых пружин, находящихся в постоянно нагруженном состоянии и работающих в условиях больших деформаций при голном ходе штанги.

Цель изобретения — повышение надежности работы устройства.

Указанная цель достигается тем, е что устройство снабжено силовым цилиндром, установленным соосно со шпинделем, при этом поршень силового цилиндра выполнен полым и установлен с возможностью взаимодействия его внутренней поверхности с соответствующими элементами наружной поверхности зажимных рычагов.

На чертеже показано устройство, продольный разрез.

Устройство содержит силовой цилиндр 1, прикрепленный к торцу шпинделя 2 станка. В нем установлена штанга 3, взаимодействующая с зажимными рычагами 4 через втулку

5, установленными в подвижном полом поршне 6. Зажимные рычаги 4 с целью радиального смещения подпружинены пружинами 7 и своими нижними концами охватывают хвостовик инструментальной державки 8. В расточке шпинделя 2 установлены тарельчатые "пру- " жины 9.

Устройство работает следующим образом.

Для освобождения инструментальной державки рабочая жидкость, подается под давлением в полости гидроцилиндров А, Бт В и Г. При этом сжимается пакет тарельчатых пружин 9.

Штанга 3 совершает ход вниз навстречу державки 8 на величину. 1,5 мм, при этом рычаги 4 не раскрываются и

З0 не освобождают инструментальную дер961870

25 жавку 8, снимается только напряжение с упомянутых рычагов 4. При подаче сжатой среды в полость E поршень 6 перемещается вверх, освобождая рыча ги 4 от охватывающей поверхности отверстия поршня 6. По мере перемеще- 5 ния последнего пружины 7 раскрывают рычаги 4, при этом нижние выступы их заходят во внутреннюю конусную поверхность поршн 6, освобождая хвое; т овик инструментальНой державки. !о

Происходит смена инструмента. При зажиме его сжатая среда подается в полость Д, поршень 6 перемещается вниз, зажимные рычаги 4 сходятся.

При снятии давления в полостях А, Б, В, Г гидроцилиндров пакет тарельчатых пружин 9 перемещает штангу 3, создавая напряжение зажима хвостовику инструментальной державки.

Благодаря такому исполнению устройства для, зажима инструмента повышается надежность и долговечность его работы, поскольку раскрытие рычагов производится ходом, обеспечиваемым не тарельчатыми пружинами, а ходом поршня, в котором коаксиально расположены охватывающие рычаги.

Это позволяет сократить количество тарельчатых пружин, так как остаются только пружины, необходимые для обеспечения эажимйого напряжения.

Формула изобретения

Устройство для крепления инструмента в шпинделе металлорежущего станка, содержащее установленную в шпинделе с воэможностью осевого перемещения подпружиненную относительно него пакетом тарельчатых пружин штангу и зажимные рычаги, связанные со штангой и установленные с возможностью радиального перемещения, о тл и ч а ю,щ е е с я тем, что, с целью повышения надежности, устройство снабжено силовым цилиндром, установленным соосно со шпинделем, при этом поршень силового цилиндра выполнен полым и установлен с возможностью взаимодействия его внутренней поверхности с соответствующими элементами наружной поверхности зажимных рычагов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 595089, кл. В 23 С 5/26, 1972.
