Реферат

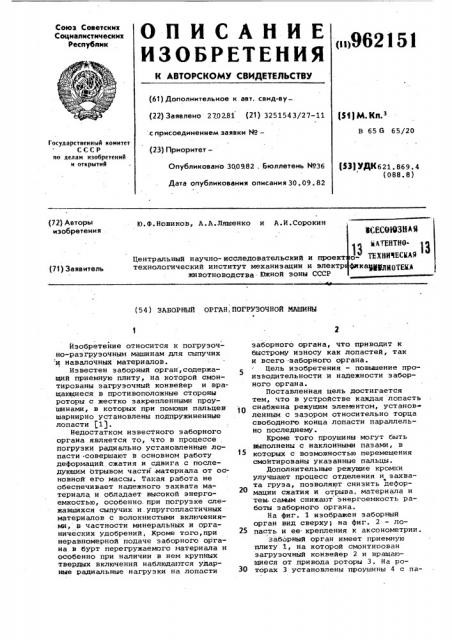

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()962151 (6l) Дополнительное к авт. свид-ву (22) Заявлено 2702.81 (21) 3251543/27-11

Р Ц К з с присоединением заявки ¹â€”

В 65 G 65/20

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет—

Опубликовано 3009,82, бюллетень ¹36

153) УДХ621. 869. 4 (088 ° 8) Дата опубликования описания 30.09.82 (72) Авторы изобретения

Ю.Ф.Новиков„ A.A ° Ëÿøåíêî и A.È.Ñîðoêèí

ВСЕСЮЮЗНв М

Ц йлтентн . 13

Центральный научно- исследовательский и проект — 7EX5HRECgA9 технологический институт механизации и влек ф животноводства. Южной эоны СССР (71) Заявитель (54) ЗАБОРНЫЙ ОРГАН, ПОГРУЗОЧНОЙ МАШИНЫ

Йзобретение относится к погрузочно-разгрузочным машинам для сыпучих и навалочных материалов.

Известен заборный орган,содержащий приемную плиту, на которой смонтированы загрузочный конвейер и вращающиеся в противоположные стороны роторы с жестко закрепленными проушинами, в которых при помощи пальцев шарнирно установлены подпружиненные лопасти (1).

Недостатком известного заборного органа является то, что в процессе погрузки радиально установленные лопасти -совершают в основном работу деформаций сжатия и сдвига с последующим отрывом части материала от основной его массы. Такая работа не обеспечивает надежного захвата материала и обладает высокой энергоемкостью, особенно.при погрузке слежавшихся сыпучих и упругопластичных материалов с волокнистыми включениями, в частности минеральных и органических удобрений, Кроме того,при неравномерной подаче заборного органа в бурт перегружаемого материала и особенно при наличии в нем крупных твердых включений наблюдаются ударные радиальные нагрузки на лопасти заборного органа, что приводит к быстрому износу как лопастей, так и всего .заборного органа.

Цель изобретения — повышение производительности и надежности заборного органа.

Поставленная цель достигается тем, .что в устройстве каждая лопасть снабжена режущим элементом, установ ленным с зазором относительно торца свободного конца лопасти параллельно последнему.

Кроме того проушины могут быть выполнены с наклонными пазами, в которых с возможностью перемещения смонтированы указанные пальцы.

Дополнительные режущие кромки улучшают процесс отделения и захвата груза, позволяют снизить деформации сжатия и отрыва, материала и тем, сакым снижают энергоемкость работы заборного органа.

На фиг. 1 изображен заборный орган вид сверху; на фиг. 2 — ло25 пасть и ее- крепления к аксонометрии.

Заборный орган имеет приемную плиту 1, на которой смонтиоован загрузочный конвейер 2 и вращающиеся от привода роторы 3. На ро30 торах 3 установлены проушины 4 с па.962151

1 вами 5, в которых посредством паль цев 6 крепятся лопасти 7, выполненные с режущим элементом, состоящим из режущих кромок 8. Пружины 9 закреплены на держателях 10 и воздействуют на торцовую накладку 11 лопастей. Защитные кожухи 12 препятствуют попаданию перегружаемого материала в шарнирные соединения.

Кромки 8 установлены на лопастях

7 с зазором, равным толщине стружки среэаемого материала.

Заборный орган работает следующим образом.

При подходе плиты 1 к бурту перегружаемого материала дополнитеЛьные режущие кромки 8 срезают стружку толщиной, равной величине подачи заборного органа. Срезанная стружка материала захватывается основной рабочей кромкой последующей лопасти 7 и направляется на конвейер 2. Таким образом, лопасти 7 осуществляют одновременно перемещение и резание материала кромками 8 и подачу его на конвейер 2.

Возникающие радиальные нагрузки (особенно ударные) на лопасти 7 компенсируются прунинами 9, которые сжимаются и позволяют лопастям переместиться внутрь ротора 3 по пазам 5 проушин 4. Возврат лопастей 7 в исходное положение осуществляется теми же пружинами 9, взаимодействующими с накладками 11.

Производительность предлагаемого заборного органа по сравнению с из вестным увеличивается на 20-25%, а также повышается его надежность и долговечность при погрузке материа5 лов различного состава, плотности. и степени слежалости.

Формула изобретения

1. Заборный орган погрузочной машины, содержащий приемную плиту, на которой смонтированы загрузочный кон вейер и вращающиеся в противополож)5 ные стороны роторы с жестко закрепленными на них проушинами, в которых при помощи пальцев шарнирно установлены подпружиненные лопасти, о т л ич а ю шийся тем, что, с целью

2-О повышения производительности и надежности, каждая лопасть снабжена режущим элементом, установленным с зазором относительного торца свободного конца лопасти параллельно последнему.

2. Заборный орган .по п. 1, о т л ич а ю шийся тем, что проушины выполнены с наклонными пазами, в которых с возможностью перемещения смонтированы указанные пальцы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР .по заявке Р 2885055/11, кл. В 65 G 65/20, 20.02.80 (прототип)
