Гибкий тяговый орган грузоподъемной машины

Гибкий тяговый орган грузоподъемной машины

Иллюстрации

Показать все

Реферат

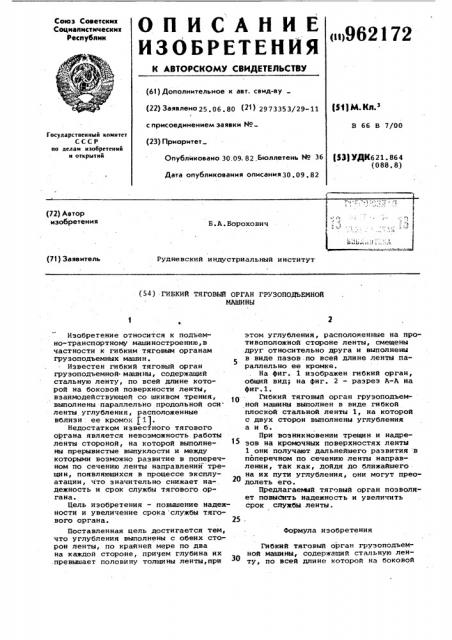

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советския

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено25 06,80 (21) 2973353/29-11 fS1) M.Кл.

В 66 В 7/00 с присоединением заявки № (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опублйковано 30 09. 82.Бкзллетень ¹ 36 (53) УДК621. 864 (088. 8) Дата опубликования описанмя30.09.82 (72) Автор изобретения

Б.А.Борохович

Рудневский индустриальный институт (71) Заявитель (54) ГИБКИЙ ТЯГОВЫЙ ОРГАН ГРУЗОПОДЬЕМНОЙ

МАШИНЫ

Изобретение относится к подъемно-транспортному машиностроению,в частности к гибким тяговым органам грузоподъемных машин.

Известен гибкий тяговый орган грузоподъемной машины, содержащий стальную ленту, по всей длине которой на боковой поверхности ленты, взаимодействующей со шкивом трения, выполнены параллельно продольной оси ленты углубления, расположенные вблизи ее кромок (1).

Недостатком известного тягового органа является невозможность работы ленты стороной, на которой выполнены прерывистые выпуклости и между которыми возможно развитие в поперечном по сечению ленты направлении трещин, появляющихся в процессе эксплуатации, что значительно снижает надежность и срок службы тягового органа.

Цель изобретения - повышение надежности и увеличение срока службы тягового органа. 25 .

Формула изобретения

Поставленная цель достигается тем, что углубления выполнены с обеих сто.— рон ленты, по крайней мере по два на каждой стороне, причем глубина их .превышает половину толщины ленты,при этом углубления, расположенные на противоположной стороне ленты, смещены друг относительно друга и выполнены в виде пазов .по всей длине ленты параллельно ее кромке.

На фиг. 1 изображен гибкий орган, общий виду на фиг. 2 — разрез A-A на фиг.1.

Гибкий тяговый орган грузоподъемной машины выполнен в виде гибкой плоской стальной ленты 1, на которой с двух сторон выполнены углубления аиб.

При возникновении трещин и надрезов на кромочных поверхностях ленты

1 они получают дальнейшего развития:в поперечном по сечению ленты направлении, так как, дойдя до ближайшего на их пути углубления, они могут преодолеть его.

Предлагаемый тяговый орган позволяет повыбить надежность и увеличить срок службы ленты.

Гибкий тяговый орган грузоподъемной машины, содержащий стальную ленту, по всей длине которой на боковой

962172

Составитель Л.Лапенко

ТехредМ.Гергель Корректор Ю. Макаренко

Редактор А. Власенко

Эаказ 7369/30 Тираж 939 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 поверхности ленты, взаимодействующйи со шкивом трения, выполнены параллельно продольной оси ленту углубления, расположенные вблизи ее кромок, о т— л и ч а ю шийся тем, что, с целью повышения надежности и увеличения срока службы, углубления выполнены с обеих сторон ленты, по крайней мере, по два.на каждой стороне, причем глубина их превышает половину толщины ленты, при этом углубления, расположенные на противоположной стороне ренты, смещены друг относительно друЬа и выполнены в виде пазов по всей длине ленты параллельно ее кромке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 647222, кл. В 66 В 7/00, 1977 (прототип).
