Реферат

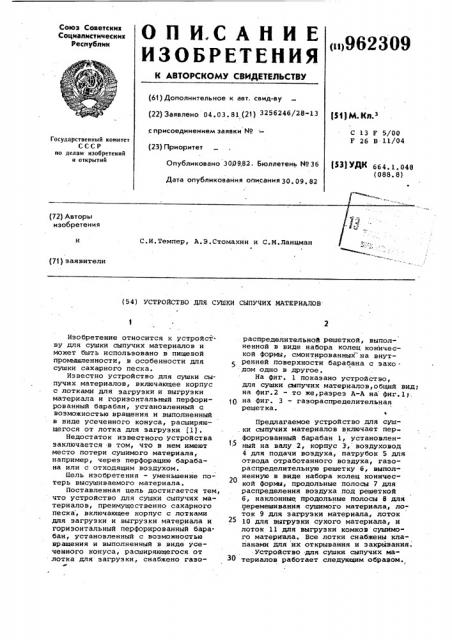

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()962309

« (у

/l= -" (61) Дополнительное к авт. саид-ву (22) Заявлено р4.03 81 (21) 3256246/28-13

И1) М. Na.

С 13 F 5/00

F 26 В 11/04 с присоединением заявки ¹

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 3009,82. Бюллетень ¹ 36

l>3) УДК 664.1.048 (088 ° 8) Дата опубликования описания 30. 09, 82 (71) заявители (54) УСТРОЙСТВО ДЛЯ СУШКИ СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится к устройству для сушки сыпучих материалов и может быть использовано в пищевой промышленности, в особенности для сушки сахарного песка.

Известно устройство для сушки сыпучих материалов, включающее корпус с лотками для загрузки и выгрузки материала и горизонтальный перфорированный барабан, установленный с возможностью вращения и выполненный в виде усеченного конуса, расширяющегося от лотка для загрузки (1) .

Недостаток известного устройства заключается в том, что в нем имеют место потери сушимого материала, например, через перфорацию барабана или с отходящим воздухом.

Пель изобретения — уменьшение потерь высушиваемого материала.

Поставленная цель достигается тем, что устройство для сушки сыпучих материалов, преимущественно сахарного песка, включающее корпус с лотками для загрузки и выгрузки материала и горизонтальный перфорированный барабан, установленный с возможностью вращения и выполненный в виде усеченного конуса, расширяющегося от лотка для загрузки, снабжено гаэоРаспределительной решеткой, выполненной в виде набора колец конической формы, смонтированных на внутренней поверхности барабана с заходом одно в другое.

На фиг. 1 показано устройство, для сушки сыпучих материалов, общий вид; на фиг.2 — то же,разрез А-А на фиг.1 ; на фиг. 3 — гаэораспределительная решетка.

Предлагаемое устройство для суш. ки сыпучих материалов включает пер форированный барабан 1, установлен" ный на валу 2, корпус 3, воздуховод

4 для подачи воздуха, патрубок 5 для отвода отработанного воздуха, газораспределительную решетку 6, выполненную в виде набора колец конической форэм, продольные полосы 7 для распределения воздуха под решеткой

6, наклонные продольные полосы 8 для перемешивания сушимого материала, лоток 9 для загрузки материала, лоток

10 для выгрузки сухого материала, и лоток 11 для выгрузки комков сушимого материала. Все лотки снабжены клапанами для их открывания и закрывания.

-Устройство для сушки сыпучих материалов работает следующим образом.

962309

Влажный сахар загружается в устройство по лотку 9. Воздух, подогретый в калорифере, вентилятором (не показаны) подается в воэдуховод 4 с поворотными заслонками (не показаны) для регулирования его подачи и рав- 5 номерно распределяется с помощью каналов, образованных полосами 7 од газораспределительной решеткой 6, форма которой предотвращает просыпание сахара сквозь щели решетки. Скорость подачи воздуха в устройство подбира-. ется таким образом, что процесс сушки осуществляется в псевдоожиженном слое. Кроме того, сахар непрерывно перемешивается с.помощью полос 8, что устраняет его эалипание в возможных застойных зонах. При вращении.. барабана 1 сахар постепенно пересыпаетая от лотка 9 к латку 10, просеивается через, перфорацию барабана

1 и выводится иэ устройства. Комки сахара не проходят сквозь отверстия перфорации, пересыпаются через край барабана 1 и выводятся иэ устройства через лоток 11. Отработанный воздух отсасывается через патрубок 5.

Предлагаемое устройство компактно и надежно в эксплуатации, в .нем умень шены потери сухого продукта, так как гаэораспределительная решетка исключает просыпание сахара под барабан и равномерную скорость воздуха по длине барабана, что предотвращает унос сухого сахарного песка.

Формула изобретения

Устройство для сушки сыпучих материалов, преимущественно сахарного песка, включающее корпус с лотками для загрузки и выгрузки материала и горизонтальный церфорированный барабан, установленный с воэможностью вращения и выполненный в виде усеченного конуса, расширяющегося от лотка для загрузки, о т л и ч а ю щ е е с я тем, что с целью уменьшения потерь высушиваемого материала, оно снабже,но гаэораспределитвльной решеткой, выполненной в виде набора колец конической формы, смонтированных на внут. ренней поверхности барабана с заходом,одно в другое.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 92744, K . F 26 В ll/04, 1950.

962309

Фиг,У

Тираж 371 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж"35, Раушская наб., д. 4/5

Эаказ 7429/37

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Составитель М. Устинов

Редактор 3I. Пчелинская Техред Т.Фанта Корректор С. Шекмар
