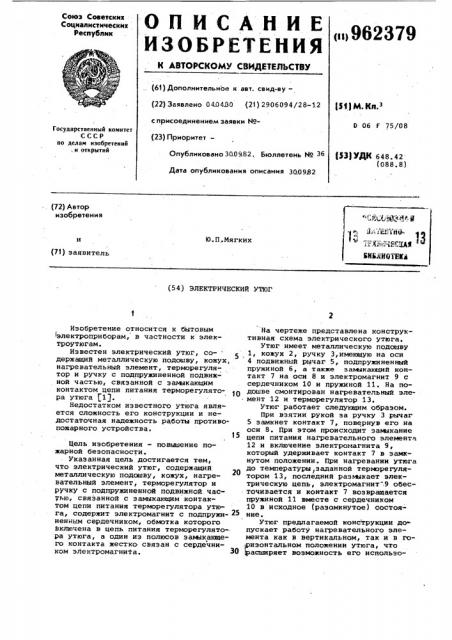

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 040480 (21) 2906094/28-12 с присоединением заявки ¹)5 ) М g+ 3
0 06 F 75/08
Государственный комитет
СССР по делам изобретений, н открытий (23) Приоритет— (53) УДК 648.42 (088.8) Опубликовано 300982, Бюллетень № 36
Дата опубликования описания 300982 (72) Автор изобретения
Ю.П.Мягких (71) заявитель (54) ЭЛЕКТРИЧЕСКИЙ УТЮГ
Изобретение относится к бытовым
1электроприборам, в частности к электроутюгам.
Известен электрический утюг, содержащий металлическую подошву, кожух, нагревательный элемент, терморегулятор и ручку с подпружиненной подвижной частью, связанной с замыкающим контактом цепи питания терморегулятора утюга 1 1 .
Недостатком известного утюга является сложность его конструкции и недостаточная надежность работы противопожарного устройства.
Цель изобретения — повышение пожарной безопасности.
Укаэанная цель достигается тем, что электрический утюг, содержащий металлическую подошву, кожух, нагревательный элемент, терморегулятор и ручку с подпружиненной подвижной. частью, связанной с эаьыкающим контактом цепи питания терморегулятора утюга, содержит электромагнит с подпружи- 25 ненным сердечником, обмотка которого
Включена в цепь питания терморегулятора утюга, а один из полюсов заьыкающего контакта жестко. связан с сердечником электромагниТа. 30
На чертеже представлена конструктивная схема электрического утюга.
Утюг имеет металлическую подошву
1, кожух 2, ручку 3,имеющую на оси
4 подвижный рычаг 5, подпружиненный пружиной 6, а также замыкающий контакт 7 на оси 8 и электромагнит 9 с сердечником 10 и пружиной 11. На подошве смонтирован нагревательный элемент 12 и терморегулятор 13.
Утюг работает следующим образом.
При взятии рукой за ручку 3 рычаг
5 замкнет контакт 7, повернув его на оси 8. При этом происходит завыкание цепи питания нагревательного элемента
12 и включение электромагнита 9, который удерживает контакт 7 в замкнутом положении. При нагревании утюга до температуры, заданной терморегулятором 13, последний размыкает электрическую цепь, электромагнит .9 обесточивается и контакт 7 возвращается пружиной 11 вместе с сердечником
10 в исходное (разомкнутое) состоя- ние.
Утюг предлагаемой конструкцжи допускает работу нагревательного элемента как в вертикальном, так и в гоизонтальном положении утюга, что асширяет воэможность его ис ользо962379
Формула изобретения
Составитель A. Cñëîâüåâ . гдактс Р Иовале с Те ар,ъ КоРРектоР E.,Решке
Заказ 7444/41 Тираж 476 Подписное
ВНИИПИ J. îcóäàpñòçåííñãî комитета СССР по делам и=-обретений и открытий 13035, Москва, E-35, Раушская наб., д, 4/5
Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 вания. При этом реле времени обеспе-. чивает отключение утюга от электричес- кой сети в любом его положении в пространстве, если отсутствует контакт . руки человека с ручкой утюга, что повышает гожарную безопасность при рабо 5 те с утюгом. Использование терморегулятора в качестве реле времени упрощает конструкцию утюга.
Электрический утюг, содержащий металлическую подошву, кожух, нагревательный элемент, терморегулятор и ручку с подпружиненной подвижной частью, связанной с замыкающим контактом цепи питания терморегулятора утюга, отличающийся тем, что„: с целью повышения пожарной безопасности, он содержит электромагнит с подпружиненным сердечником, обмотка которого включена в цепь питания терморегулятора утюга. а один из полюсов замыкающего контакта жестко связан с сердечником электромагнита.
Источники информации, принятые .во внимание при экспертизе
1. Авторское свидетельство СССР
9 235858. кл. 0 06 F 75/08, 1969.
