Реферат



В . С. Манасян .1

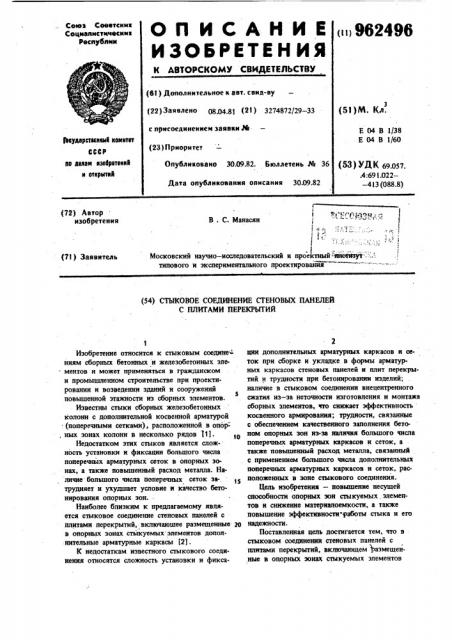

Московский научно — исследовательский и проектныйчнймйъут:- .. типового и экспериментального проектирования (72) Автор изобретения (71) Заявитель (54) СТЫКОВОЕ СОЕДИНЕНИЕ СТЕНОВЫХ ПАНЕЛЕЙ

С ПЛИТАМИ !IEPEKPblTHA

Изобретение относится к стыковым соедине ниям сборных бетонных и железобетонных элементов и может прнменятъся в гражданском и промышленном строительстве при проектировании и возведении зданий и сооружений повышенной этажности из сборных элементов.

Известны стыки сборных железобетонных колонн с дополнительной косвенной арматурой (поперечными сетками), расположенной в опор, ных зонах колонн в несколько рядов l1).

Недостатком этих стыков является сложность установки и фиксации большого числа поперечных арматурных сеток в опорных зонах, а также повышенный расход металла. Наличие большого числа поперечных сеток затрудняет и ухудшает условие и качество бетонирования опорных эон.

Наиболее близким к предлагаемому является стыковое соединение стеновых панелей с плитами перекрытий, включающее размещенные 20 в опорных зонах стыкуемых элементов дополнительные арматурные каркасы (2).

К недостаткам известного стыкового соединения относятся сложность установки и фиксации дополнительных арматурных каркасов и сеток при сборке и укладке в формы арматурных каркасов стеновых панелей и плит перекрытий и трудности при бетонировании иэделий; наличие в стыковом соединении внецеитренного сжатия из — за неточности изготовления и монтажа сборных элементов, что снижает эффективность косвенного армирования; трудности, связанные с обеспечением качественного заполнения бетоном олорных зон из-за наличия большого числа поперечных арматурных каркасов и сеток, а также повышенный расход металла, связанный с применением болыпого числа дополнительных поперечных арматурных каркасов и сеток, расположенных в зоне стыкового соединения.

Цель изобретения — повышение несущей способности опорных зон стыкуемых, элементов и снижение материалоемкости, а также повышение эффективности работы стыка и его надежности.

Поставленная цель достигается тем, что в стыковом соединении стеновых панелей с плитами перекрытий, включающем размещенные в опорных зонах стыкуемых элементов

3,9б2496 дополнительные арматурные каркасы, последние в опорных зонах стыкуемых стеиовых панелей размещены в их плоскости, а в плитах перекрытия — перпендикулярно их плоскости, образуя в местах концентрации сжимающих напряжений пространственные каркасы, имеющие высоту не менее толщины плиты перекрытия и удвоенной толщины стеновой панели, причем концы арматурных кракасов установлены заподлицо с наружными стыкуемыми поверхностями о элементов.

При этом дополнительные арматурные каркасы в стеновых панелях имеют оттибы, на правленные внутрь панели.

На чертеже изображено стоковое соединение стеновых панелей с плитами перекрытий.

Опорные зоны стеновых панелей и плит перекрытий 2 имеют дополнительные арматурные каркасы в стеновых панелях 3 и в плитах перекрытий 4. Стыковое соединение монтирует- 20 ся на растворе 5.

Дополнительные арматурные каркасы расположены по направлению действующего усилия и установлены в пределах опорных стеновых панелей н плит перекрытий, т. е. в местах, 25 через которые передается почти вся нагрузка.

Дополнительные арматурные каркасы составлены из двух продольных конструктивных стержней б и часто расположенных поперечных рабочих стержней 7. 39

Диаметр рабочих стержней назначается по расчету, шаг их рекомендуется принимать в пределах 5 — 10 см. Высота дополнительных каркасов в стеновых панелях должна приниматься равной не менее толщины стеновой панели

Ь. В плитах перекрьпий высота дополнительных арматурных каркасов толщине плит h. Длина дополнительных каркасов равна длине стыкуемых элементов.

Концы дополнительных арматурных каркасов в в опорных зонах плит перекрытий размещены заподлицо с наружными стыкуемыми поверхностями плит (верхней и нижней). В опорных зонах стеновых панелей заподлицо с наружными поверхностями их торцов размещены концы, прилегающие к площадкам опирания. Концы, направленные вглубь панелей, отогнуты под углом 30 . Высоту отгибов рекомендуется принимать равной 0,3 h, где h — толщина стеновой панели. Дополнительные арматурные каркасы в стеновых панелях могут применяться и без отгибов. Причем они крепятся к основному арматурному каркасу сборных изделий.

Монтаж предлагаемого стыкового соединения осуществляют следующим образом.

После установки, выверки и закрепления нижних стеновых панелей на их опорные эоны укладывают слой раствора, на раствор укладывают плиты перекрытий, по опорным зонам

4 плит перекрытий вновь расстилают раствор и устанавливают следующие (верхние) стеновые панели.

При приложении к предлагаемому стыковому соединению вертикальной нагрузки дополнительные арматурные каркасы расположенные в местах концентрации сжимающих напряжений, воспринимают на себя часть вертикальной нагрузки, разгружая тем самым бетон опорных зон. Вертикальная нагрузка с элемента на элемент передается через-слой раствора.

В предлагаемом соединении из — за расположения арматурных каркасов по направлению силовых потоков полное использование арматуры обеспечивается и при наличии эксцентриситетов в плоскости стеновых панелей. Соответственно, превышение несущей способности в предлагаемом стыковом соединении может превьнпать допускаемые на 30%, Это в свою очередь позволит повысить этажность строящихся зданий, не прибегая к повышению марки бетона стеновых панелей и плит перекрып.й и не увеличивая толщины стеновых панелей, что приведет к экономии цемента и бетона.

К преимущестйам предлагаемого стыкового соединения стеновых панелей с плитами перекрытий по сравнению с известным относится упрощение сборки арматурных каркасов опорных эон; применение однотипного армирования только в виде арматурных каркасов; улучшение условий бетонирования и, как следствие, улучшение качества бетона опорных эон и меньший расход арматуры на дополнительное армирование опорных эон, Формула изобретения

1, Стыковое соединение стеновых панелей с плитами перекрытий, включающее размещенные в опорных зонах стыкуемых элементов дополнительные арматурные каркасы, о т л ич а ю щ е е с я тем, что, с целью повышения несущей способности опорных зон стыкуемых элементов и снижения материалоемкости, дополнительные арматурные каркасы в опорных зонах стыкуемых стеновых панелей размещены в их плоскости, а в плитах перекрытия — пер. пендикулярно их плоскости, образуя в местах концентрации сжимающих напряжений пространственные каркасы, имеющие высоту не менее толщины плиты перекрытия и удвоенной толщины стеновой панели, причем концы арматурных каркасов установлены заподпицо с наружными стыкуемыми поверхностями элементов.

2. Соединение по п. 1, о тли чаю щ ее с я тем, что, с целью повышения эффективности работы стыка и его надежности, дополниСоставитель И. Деревянкина

Техред М. Коппура Корректор Л. Бокшан

Редактор Л. Филь

Заказ 7463/47

Тираж 724 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открьггий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

5 962496 4 тельные арматурные каркасы .в стеновых пане- щенной этажности. М., Стройиздат, 1970, с. 175лях имеют отгибы, направленные внутрь панели. 176.

Источники информации, 2. Инструкция по проектированию конструкпринятые во внимание при экспертизе ций панельных жилых зданий BCH32 — 77, М., 1. Дыховичный Ю. А. Конструирование и ч Стройиздат, 1978, с. 134, п. 1252, с. 137, расчет жилых и общественных зданий повы- и. 12.57 (пРототип).
