а 962511

Союз Советски к

Социалистических

Республик

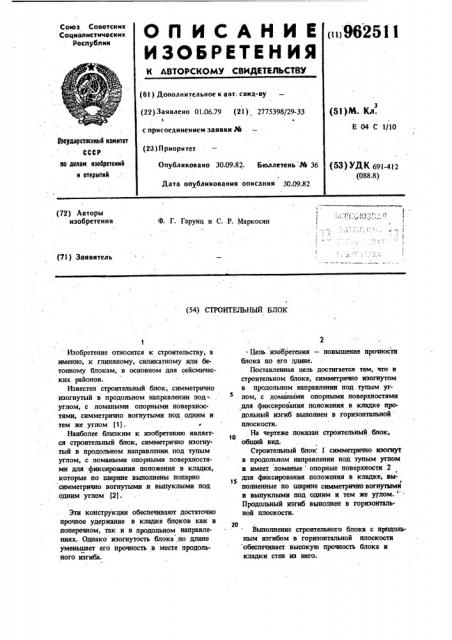

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТ8У (6l ) Дополнительное к авт. саид-ву (51)NL. Кл. (22) Заявлено 01.06.79 (21) 2775398/29-33

\ с присоединением заявки ЭЙ

Е 04 С 1/10

1ооударотаснюй комитет

СССР во делам мэооретенкй к открытий (28) Приоритет (53) УДК 691-412 (088.8) Опубликовано 30.09.82. Бюллетень Ле 36

Дата опубликования описания 30.09.82 (72) Авторы изобретения

Ф. Г. Гарунц и С. P. Маркосян (71) Заявитель (54) СТРОИТЕЛЬНЫЙ БЛОК

Изобретение относится к строительству, а именно, к глиняному, силикатному или бетонному блокам, в основном для сейсмических районов.

Известен строительный блок, симметрично изогнутый в продольном направлении подуглом, с ломаными опорными поверхностями, симметрично вогнутыми под одним и тем же углом (1).

Наиболее близким к изобретению являетс» строительный блок, симметрично morayтый в продольном направлении под тупым углом, с ломаными опорными поверхностями для фиксирования положения в кладке, которые по ширине выполнены попарно симметрично вогнутыми и выпуклыми под, одним углом (2).

Эти конструкции обеспечивают достаточно прочное удерхание в кладке блоков как в поперечном, так и в продольном направлениях. Однако изогнутость блока по длине уменьшает его прочность в месте продольного изгиба.

° Цель изобретения — повышение прочности блока по его длине.

Поставленная цель достигается тем, что в строительном блоке, симметрично юогнутом в продольном направлении иод тупым углом, с ломаными опорными. поверхностями для фиксирования положения в кладке продольный изгиб выполнен в горизонтальной плоскости.

На чертеже показан строительный блок, общий вид.

Строительный блок 1 симметрично изогнут в продольном направлении под тупым углом и имеет ломаные опорные поверхности 2

1 для фикс"рования положения в кладке полненные по ширине симметрично вогнутыми и выпуклыми под одним и тем же углом. .

Продольный югиб выполнен в горюонтальной плоскости. го

Выполнение строителъного блока с продольным югибом в горизонтальной плоскости обеспечивает высокую прочность блока и кладки стен из него.

962511

Составитель Е. Чернявская

Техред M. Коштура Корректор Л. Бокшан.

Редактор Т. Портная

Заказ 7463/47

Тираж 724

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород,. ул. Проектная, 4

Формула изобретения

Строительный блок, симметрично,, изогнутый в продольном направлении под тупым углом, с ломаными опорными поверхностями для фиксирования положения в кладке, отличаюшийся тем,что,с целью повышения прочности, продольный изгиб выполнен в горизонтальной плоскости.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 620567, кл. E 04 С 1/10, 1976.

2. Авторское свидетельство СССР по заявке

Р 2729097/33, кл. Е 04 С 1/10, 26.02.79.
