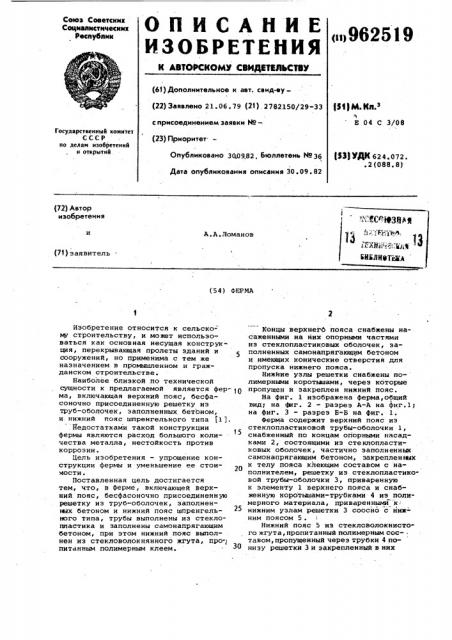

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Соцналмстнческих

Республик

К АВТОРСКОМУ СВИДВТИЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 21 ° 06. 79 (21) . 2782150/29-33

}И}М Кп з

Е 04 С 3/08 с присоединением заявки H9—Государственный комитет

СССР по делам изобретений и открытий

{23) Приоритет

Опубликовано 3009.82. Бюллетень М36

1 (33} УДК бг4.072. .2(088.8) Дата опубликования описания 30.09.82 (72) Автор изобретения

1 " <(: %364%

Г .„,., "

= 1г .: ЕЦ i 8 XBii .,;ii, 1 внвлцеу;ж

A.A.ËoìàHoâ (71) заявитель (54) ФЕРМА

Изобретение относится к сельско-" му строительству, и может использо-. ваться как основная несущая конструкция, перекрывающая пролеты зданий и сооружений, но применима с тем же назначением в промышленном и гражданском строительстве.

Наиболее близкой по технической сущности к предлагаемой является фер- р ма, включаЮщая верхний пояс, бесфасоночно присоединенную решетку иэ труб-оболочек, заполненных бетоном, и. нижний пояс шпренгельного типа (1). . Йедостатками такой конструкции фермы являются расход большого количества металла, нестойкость против коррозии.

Цель изобретения — упрощение конструкции фермы и уменьшение ее стоимости.

Поставленная цель достигается тем, что, в ферме, включающей верхний пояс, бесфасоночно присоединенную решетку иэ труб-оболочек, заполненных бетоном и нижний пояс шпренгельного типа, трубы выполнены из стеклопластика и заполнены самонапрягающим бетоном, при этом нижний пояс выполнен из стекловолокнянного жгута, про; питанным полимерным клеем.

Концы верхнего пояса снабжены насаженными на них опорными частями из стеклопластиковых оболочек, заполненных самонапрягающим бетоном и имеющих конические отверстия для пропуска нижнего пояса.

Нижние узлы решетки снабжены полимерными коротышами, через которые пропущен и закреплен нижний пояс.

На фиг. 1 изображена ферма, общий вид; на фиг. 2 — разрез A-А на фиг.1; на фиг. 3 — разрез Б-Б на фиг. 1.

Ферма содержит верхний пояс иэ стеклопластиковой трубы-оболочки 1, снабженный по концам опорными насадками 2, состоящими из стеклопластиковых оболочек, частично эаполненныс самонапрягающим бетоном, закрепленных к телу пояса клеющим составом с наполнителем, решетку из стеклопластиковой трубы-оболочки 3, приваренную к элементу 1 верхнего пояса и снабженную коротышами-трубками 4 иэ полимерного материала, приваренными к нижним узлам решетки 3 соосно с нижним поясом 5 ..

Нижний пояс 5 иэ стекловолокнистого жгута, пропитанный полимерным составом, пропущенный через трубки 4 понизу решетки 3 и закрепленный в них

962519

Риа 3 (айаг. 2

Составитель И.Ермолова

Техред И.Гайду Корре к тор Н . БУРЯ к

Редактор Н.Кешеля

Заказ 7464/48 Тираж 724 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 через конические, отверстия опорных частей 2 верхнего пояса, натянутый с упором

° в опорные части 2 и закрепленный в их конических отверстиях.

Сварные соединения элементов верх него пояса 1 и решетки 3, а также 5 решетки 3 и коротышей-трубок 4 выполиены {фиг. 2 и 3) с прокладкой в швах полимерных прутков 6; Трубы оболочки верхнего пояса и решетки заполнены самонапрягающим бетоном 7.)P

Трубы-.оболочки могут быть изготовлены из стеклотекстолита марки КАСТ-В, пресс-материала марки AF-4С и других полимерных материалов, обладающих достаточной прочностью, малой дефор- 15 мативностью и хорошими свариваемостью и склеиваемостью.

Вся ферма в целом также предварительно напряжена натянутым нижним паясрр .что,.уменьшает ее деформатив- 7{) ность под нагрузкой.

Использование предлагаемой конструк-, . ции фермы позволяет отказаться от расхода металла, повысить корроэие-. стойкость конструкции настолько, что ее не нужно окрашивать или подвергать другого рода антикоррочийной защите даже при работе в агрессивной среде.

Формула изобретения

1. Ферма, включающая верхними пояс, бесфасоночно присоединенную решетку из труб-оболочек, заполненных бетоном, и нижний пояс шпренгельного типа, отличающаяся тем, что, с целью упрощения конструкции и уменьшения ее стоимости, трубы выполнены из стеклопластика и заполнены самонапрягающим бетоном, при этом нижний пояс выполнен из стекловолокнистого жгута, пропитанного полимерным клеем, 2. Ферма по п. 1, о т л и ч а ющ а я с я тем, что, конци верхнего пояса снабжены насаженными на них опорными частями из стеклопластиковых оболочек, заполненных самонапрягающим бетоном и имеющих конические отверстия для пропуска нижнего пояса.

3. Ферма по п. 1, о т л и ч а юш а я с я тем, что нижние узлы решетки снабжены полимерными коротышами, через которые пропущен и закреплен, нижний пояс.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 604939, кл. Е 04 С 3/08, 1968 (прототип) .
