Реферат

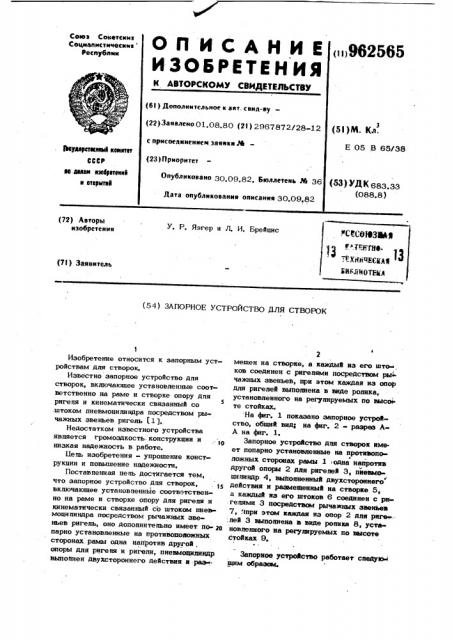

ОП ИСА

ИЗЬБРЕ

К АВТОРСКОМУ С

Союэ Санетсиик

Социалистическими

Республик

Ф

/ (22) Завалено 01.08.80 (2 с присоединением заявки М (23) Приоритет

Опубликовано 30.09.8

Дата опубликования (ввуйврстввевкв квмвтвт

CCCP йв пеирл втаврвтвккв в вткрьпвв (72) Авторы изобретения

У. P. Яэгер и Л. И, Брейцнс (7l) Заявитель (54) ЗАПОРНОЕ УСТРОЙСТВО ДЛЯ СТВОРОК (6! ) Дополнительное к 3 lit.

Изобретение относится и запорным устройствам для створок.

Известно запорное устройство для створок, включающее установленные соответственно на раме и створке опору для

5 ригеля и кинематически связанный со .штоком пневмопилиндра посредством рычажных звеньев ригель (1)., Недостатком известного устройства является громоздкость. конструклии и низкая надежность в работе.

Бель изобретения — упрощение конструкции н повышение надежности.

Поставленная пель достигается тем, что запорное устройство для створок, включающее установленные соответственно на раме и створке опору для ригеля и кинематически связанный со штоком пневмопилиндра посредством рычажных звеньев ригель, оно дополнительно имеет. по- эа парно установленные на противоположных сторонах, рамы одна напротив другой, опоры для ригеля и ригели, пневмоцилиидр выполнен двухстороннего действия а раз.

2 мешен на .створке, а каждый иэ его што ков соединен с ригелями посредством ры чажных звеньев, при этом каждая из опор для ригелей выполнена в виде ролика, установленного на регулируемых по высо те стойках. На фиг. 1 показано запорное устройство, общий вид; на фиг. 2 - разрез АА на фиг. 1.

Запорное устройство для створок имеет попарно установленные на противоположных сторонах рамы 1 одна напротив другой опоры 2 для ригелей 3, пневмоиилиндр 4, выполненный двухстороннего действия и размещенный на створке 5, а каждый нз его штоков 6 соединен с ригелями 3 посредством рычажных звеньев

7, . при этом каждая иэ опор 2 для риге лей 3 выполнена в виде ролика 8, установленного иа регулируемых по высоте стойках 9.

Запорное устройство работает спеАукь

AM обраэовс.

3 96256

При включении пневмоцилиндра 4 посредством, штоков 6 и рычажных звеньев

7 ригели 3 совершают возвратно-поступательное движение, осушествпяя открывание или запирание створок 5.

Изобретение позволяет повысить надежность запирания створок и упрошает конструкцию устройства.

1О

Ф о р м у л а и э.о б р е т е н и я

Запорное устройство для створок, включаюшее установленные соответственно на раме и створке опору для ригеля и кипе- S матически связанный со штоком пневмоцилиндра посредством рычажных звеньев

5 4 ригель,отличаюшееся тем, что, с цепью упрошения конструкции и повышения надежности, оно дополнительно имеет попарно установленные на противоположных сторонах рамы одна напротив другой опоры для ригелей и ригели, пневмоцилиндр выполнен двустороннего действия и раэмешен на створке, а каждый из его штоков соединен с ригелями посредством рычажных звеньев, при этом каждая иэ опор для ригелей выполнена в виде ролика, установленного на регулируемых по высоте стойках.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции % 2426787, кл. Е 05 В 65/ 38, 1978. иг.2
