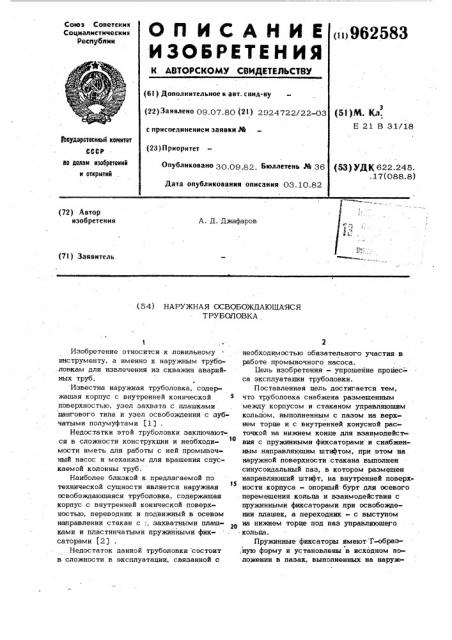

Союз Советских

Социалистических

Республик

G Il И C A Н И Е (1)962583

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТ8У (6I ) Дополнительное к авт. свид-ву (22) Заявлено 09.07.80 (21) 2924722/22-03 с присоединением заявки J4 (23) Приоритет

Опубликовано 30 09 82 Бюллетень .Р1х 36 (51)М. Кл

Е 21 В 31/18 фщдаротвсннь и комитет

СССР (У) УДК 622.245.. 17(088.8) ао делам изобретений к открытий

Дата опубликования описания 03.10.82 (72) Автор изобретеиия

А. Д, Джафаров (71) Заявитель (54) НАРУЖНАЯ ОСВОБОЖДАЮЩАЯСЯ

ТРУБОЛОВКА

Изобретение относится к ловильному инструменту, а именно к наружным трубо,ловкам для извлечения из скважин аварийных труб.

Известна наружная труболовка, содерцая корпус с в утренней конической 5 поверхностью, узел захвата с плашками цангового типа и узел освобождения с зубчатыми полумуфтами (1) .

Недостатки этой труболовки заключаются в сложности конструкции и необходимости иметь для работы с ней промывочный насос и механизм для вращения спускаемой колонны труб.

Наиболее близкой к предлагаемой по технической сущности является наружная освобождающаяся труболовка, содержашая корпус с внутренней конической поверхностью, переводник и подвижный в осевом направлении стакан с ., захватными плаш 20 ками и пластинчатыми пружинными фиксаторами (2)

Недостаток данной труболовки состоит в сложности в эксплуатации, связанной с необходимостью обязательного участия в работе промывочного насоса.

Цель изобретения — упрощение процес- са эксплуатации труболовки.

Поставленная цель достигается тем, что труболовка снабжена размещенным между корпусом и стаканом управляюшим кольцом, выполненным с пазом на верхнем торце и с внутренней конусной расточкой на нижнем конце для взаимодейст вия с пружинными фиксаторами и снабженным направляюшим штифтом, при этом на наружной поверхности стакана выполнен синусоидальный паз, в котором размешен направляюший штифт, на внутренней поверхности корпуса — опорный бурт для осевого перемешения кольца и взаимодействия с пружинными фиксаторами при освобождении плашек, а переходник - с выступом на нижнем торце под паз управляюшего кольца.

Пружинные фиксаторы имеют Т-образную форму и установлены в исходном положении в пазах, выполненных на наруж3 962583 4 ана ниже синусоидаль- же опускание кольца 8 с одновременным вращением его продолжаются до тех пор, жена предлагаемая пока торец переходника 15 не войдет в ртном положении, об- контакт с верхним торцом стакана 3, Зато же, начальный хват трубы происходит при подъеме трубоаварийной колонной; ловки. В этом случае плашки 4, опускаясь рабочем положении; по конической поверхности корпуса, смыположении освобож- каются, заклиниваются между трубой и королонны; на фиг. 5 - пусом и захватывают аварийную трубу, на фиг. 6 -; щ а опорный бурт 10 толкает кольцо 8 и

А-А на фиг. 3; на перемещает его вверх. В результате этоБ на фиг. 3; на фиг. 9- ro пружинные фиксаторы 9 расходятся и

3. упираются в стенку корпуса ниже бурта ает корпус, состоящий 10, не препятствуя движению стакана 3 ей 2 частей, послед- 1 с плашками 4 вниз. Указанную операцию лнена с внутренней повторяют несколько раз. Если после затыл. Внутри корпуса хвата труб извлечь их не удалось, то трулен стакан 3, соеди- боловку освобождают or аварийной колонплашками 4 посред- ны. С этой целью ее резко опускают, при а боковой поверхностиуд этом выступ 16 переходника 15 садится а 3 выполнен непре-. на кольцо 8, которое опускается по стаIA паз 6, в котором кану 3 с одновременным проворотом его ий штифт 7, жестко . на определенный угол. Поворачивание кольляющим кольцом 8. ца 8 проводят. путем опускания и поднимаане 3 закреплены gg ния труболовки цо совмещения выступа 16 ные фиксаторы 9, с пазом 12 кольца 8. В этом случае форму. Верхняя при опускании труболовки кольцо 8 остаолнена с опорным ется на месте, фиксаторы 9 разжаты и расположенное меж- благодаря Г-образной форме фиксируют ном 3, в нижней час- 3О стакан 3 с плашками 4 в верхнем половнутреннюю расточ- жении. После этого труболовку свободно торце паз 12. Для поднимают на поверхность. ьного перемещения С целью извлечения аварийной колонны ружной поверхности по частям труболовку спускают на левых е пазы 13, в которых трубах и после захвата аварийной колонны

35 концы предохранитель- через труболовку прикладывают крутящий ус соединяется с ко- момент для отворота труб. иком 15, на нижнем Для привода предлагаемой труболовки тся выступ 16. Q требуется только наличие спуско-подъемб за муфту ниже ста- ного механизма, посредством которого, инитель 17. осуществляется захват и освобождение ает следующим обра- труболовки..Это значительно упрощает эксплуатацию труболовки и позволяет исспускают. труболовку пользовать ее как на разведочных, так и ют верхний конец ло- эксплуатационных скважинах. ной поверхности стак ного паза, На фиг, 1 изобра труболовка в транспо ший вид на фиг. 2— момент соединения с на фиг, 3 — то же, в на фиг. 4 — то же, в дения от аварийной к управляющее кольцо; на фиг. 7 — сечение фиг. 8 - сечение Бсечение В-В на фиг.

Труб оловк& включ из верхней 1 и нижн няя иэ которых выпо конической поверхнос концентрично установ ненный с захватными ством поводков 5. Н верхней части стакан рывный синусоидальнь размещен направляющ закрепленный с управ

Ниже паза 6 на стак пластинчатые пружин имеющие Г-образную часть 1 корпуса вып буртом 10. Кольцо 8 ду корпусом и стака ти имеет коническую ку 1 1, а на верхнем ограничения вертикал стакана 3 на его на выполнейы продольнь установлены гладкие ных винтов 14. Корп лонной труб переходн торце которого имее ловли аварийных тру кана 3 крепится удл

Труболовка работ зом.

На колонне труб в скважину, накрыва

4$ вимой трубы, который разводит плашки 4 в радиальном направлении и проходит между ними до упора в нижний торец стакана

3 или удлинителя 17. При этом стакан 3 поднимается вместе с кольцом 8, которое перемещается до упора в выступ 16 переходника 15. После этого кольцо 8 опускается и поворачивается на определенный угол, так как штифт 7 перемещается при этом по синусоидальному пазу 6. При этом конусная поверхность 1 1 кольца 8 захва- тывает пружинные фиксаторы 9 и смыкает их, предотвращая сцепление с буртом 10.

Движение корпуса труболовки вниз, а такФормула изобретения

1. Наружная освобождающаяся труболовка, содержащая корпус с внутренней конической поверхностью, переводник и подвижный в осевом направлении стакан с захватными плашками и пластинчатыми пружинными фиксаторами, о т л и ч а юш а я с я тем, что, с целью упрощения процесса эксплуатации, она снабжена размещенным между корпусом и стаканом управляющим кольцом, выполненным с пазом

5 962583 6 на верхнем торце и с внутренней конусной 2. Труболовка по и. 1, о т л и ч а юрасточкой на нижнем конце для взаимо- щ а я с я тем, что пружинные фиксаторы действия с пружинными фиксаторами и имеют Г-образную форму и установлены в снабженным направляющим штифтом, при исходном положении в пазах, выполненных этом на наружной поверхности стакана Б на наружной поверхности стакана ниже сивыполнен синусоидальный паз,в котором нусоидального паза. размещен направляющий штифт, на внут- Источники информации, ренней поверхности корпуса — опорный бурт принятые во внимание при экспертизе для осевого перемещения кольца и взаи- 1. Патент США ¹ 4124245, модействия с пружинными фиксаторами при о кл. 294-86.3, опублик. 1978. освобождении плащек, а переходник — с 2. Авторское свидетельство СССР выступом на нижнем торце под паз управ- N 187698, кл. Е 21 В 31/02, 1965 ляюшего кольца. (прототип) .

962583

12 дзие9
