Реферат

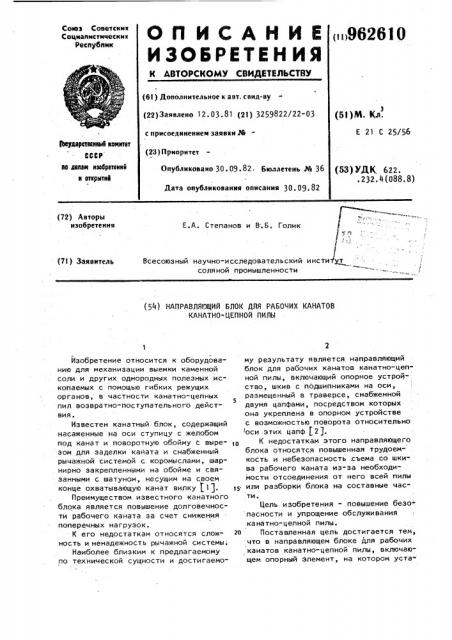

Союз Советскик

Социапистических

Рес убпик

orl CAHXa

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»i9626l0 (61) Дополнительное к авт, свид-ву (22)Заявлено 12.03.81 (21) 3259822/22-03 с присоединением заявки № (23) Приоритет (5l)NL. Кл.

Е 21 С 25/56

Р еударстванкый кемнтет

CCCP

II0 делам маебретенвй н открмтнЯ

{53) УДК 622. .232.4(088.8) Опубликовано 30 .09 .82 Бюллетень ¹ 36

Дата опубликования описания 30.09.82

Е.А. Степанов и В .Б. Голик 1

1;: - ;Всесоюзный научно-исследовательский инсти ут соляной промышленности (72) Авторы изобретения (71) Заявитель (54) НАПРАВЛЯЮЩИЙ БЛОК ДЛЯ РАБОЧИХ КАНАТОВ

КАНАТНО-ЦЕПНОЙ ПИЛЬ3

Изобретение относится к оборудованию для механизации выемки каменной соли и других однородных полезных ископаемых с помощью гибких режущих органов, в частности канатно-цепных пил возвратно-поступательного действия.

Известен канатный блок, содержащий насаженные на оси ступицу с желобом под канат и поворотную обойму с вырезом для заделки кайата и снабженный рычажной системой с коромыслами, шарнирно закрепленными на обойме и связанными с шатуном,,несущим на своем конце охватывающую канат вилку $ 1).

Преимуществом известного канатного блока является повышение долговечности рабочего каната за счет снижения поперечных нагрузок.

К его недостаткам относятся сложность и ненадежность рычажной системы;

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является направляюций блок для рабочих канатов канатно-цепной пилы, включающий опорное устройство, шкив с подшипниками на оси, размещенный в траверсе, снабженной

5 двумя цапфами, посредством которых она укреплена в опорном устройстве с возможностью поворота относительно оси.этих цапф t 2).

К недостаткам этого направляющего блока относятся повышенная трудоемкость и небезопасность .съема со шкива рабочего каната из-за необходимости отсоединения от него всей пилы или разборки блока на составные части.

Цель изобретения - повышение безо пасности и упрощение обслуживания канатно-цепной пилы.

2о Поставленная цель достигается тем, что в направляющем блоке для рабочих канатов канатно-цепной пилы, включающем опорный элемент, на котором уста3 9626 новлена траверса с возможност ю поворота относительно цапф, и шкиф с подшипниками на оси, размещенный в траверсе, последняя выполнена С-об:разной формы, а опорный элемент — в виде двух башмаков с отверстиями для размещения цапф.

На фиг. 1 изображена установка для опиловки стен камер при подземной выемке каменной соли, общий вид„ на 1g фиг. 2 - вид А на фиг. 1; на фиг. 3направляющий блок,, общий вид; на фиг. 4 — то we, вид сверху.

Направляющий блок 1 (фиг. 1 и 2) применяют в комплексе с приводом 2 д двух канатно-цепных пил 3 и 4, соединенных с приводом двумя парами канатов 5, 6 и 7, 8. Пилами отрабатывают две вертикальные заходки шириной Вл (пять и более метров), разделяемые узкими целиками шириной а „ (0,5 и менее метра). Для заводки канатов 5 и 6 в скважины применяют обычные отклоняющие блоки 9 и 1О. Направление рабочего каната 7 в скважи- 25

-,ну требует применения обычного отклоняющего блока 11 и направляющего блока 1 со шкивом 12, самоустанавливающимся в плоскости движения напольных ветвей каната 7, Канат 8 заводят в скважину с помощью обычного отклоняющего блока 13.

Направляющий блок (фиг. 3 и 4) состоит из опорного элемента 14, шкива 12 с ребордами 15 и подшипниками

16 на оси 17, размещенной в траверсе 18, снабженной двумя цапфами 19, посредством которых она укреплена в ., опорном элементе 14 с возможностью поворота относительно оси этих цапф.

Траверса 18 выполнена С-образной, т.е. полуоткрытой формы, а опорный элемент 14 образован двумя башмаками

20 и 21 со сквозными отверстиями для размещения цапф 19.

Направляющий блок закрепляют на

$5 почве верхней подсечки камеры с помощью анкерных болтов (костылей) 22.

В положении, изображенном на фиг, 3, шкив 12 блока 1 условно иэбражен в горизонтальной плоскости.

Направляющий блок работает следующим образом.

Ввиду небольшой величины размера канат 7 невозможно направить в скваl0 4 жину с помощью одного только отклоняющего блока 11. Поэтому его подводят к блоку 11 с помощью направляющего блока 1 со стороны свободного пространства в пределах размера Вв.

При этом шкив 12 блока 1 самоустанавливается в плоскости напольных ветвей каната 7 за счет возможности свободного поворота траверсы 18 относительно осей цапф 19 в опорных башмаках 20 и 21, закрепленных анкерными болтами 22, Заводка. петли напольных ветвей каната 7 в шкив 12 производится свободно в "разрез" траверсы благодаря ее С-образному выполнению. По мере выпиливания заходок, когда цепная пила приближается к отклоняющим блокам, последние приходится удалять и заменять подвешенными на стене камеры отклоняющими блоками без рассоединения пилы с рабочими канатами. Освобождение петли напольных ветвей каната 7 от направляющего блока 1 производится через "разрез" траверсы без разборки блока или отсоединения каната 7 от пилы 4.

Таким образом, выполнение направляющего блока с траверсой С-образной формы обеспечивает безопасное ведение монтажно-демонтажных работ и упрощает обслуживание пилы.

Формула изобретения

Направляющий блок для рабочих канатов канатно-цепной пилы, включающий опорный элемент, на котором установлена траверса с возможностью поворота относительно цапф, и шкив с подшипниками на оси, размещенный в траверсе, отличающийся тем, что, с целью повышения безопасности и упрощения обслуживания пилы, траверса выполнена С-образной формы, а опорный элемент - в виде двух башмаков с отверстиями для размещения цапф.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство и 589206, кл. В 66 D 3/08, 1975.

2. Авторское свидетельство

1 280394, кл. E 21 С 25/56, 1965 (прототип).
