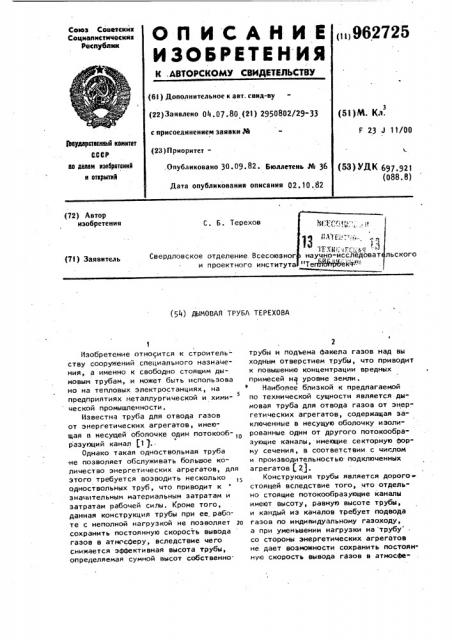

ЬЛ ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К . АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социапистичвсиик

Республик ()962725

{6I ) Дополнительное к авт. свид-ву (51)М. Кл. (22) Задавлено 04. 07. 80 (21) 2950802/29-33 с присоединением заявки №

F 23 J 11/00

3Ьсударстееииый комитет

С.CCP ао делам изабретеиий и открытий (23)Приоритет.Опубликовано 30.09.82 ° бюллетень № 36 (53) УДК 697.921 (088. 8) Дата опубликования описания 02 . 10 .82 (72) Автор изобретения

С. Б. Терехов

Свердловское отделение Всесоюзног и проектного института (71) Заявитель льского (54) ДЫМОВАЯ ТРУБА ТЕРЕХОВА

Изобретение относится к строитель ству сооружений специального назначения, а именно к свободно стоящим дымовым трубам, и может быть использова но на тепловых электростанциях, на предприятиях металлургической и химической промышленности.

Известна труба для отвода газов от энергетических агрегатов, имеющая в несущей оболочке один потокооб- 1 разу щий канал (11.

Однако такая однаствольная труба не позволяет обслуживать большое количество энергетических агрегатов, для этого требуется возводить несколько одноствольных труб, что приводит к значительным материальным затратам и затратам рабочей силы. Кроме того, данная конструкция трубы при ее работе с неполной нагрузкой не позволяет ?o сохранить постоянную скорость вывода газов в атмосферу, вследствие чего снижается эффективная высота трубы, определяемая суммой высот собственно

2 трубы и подъема факела газов над вы ходным отверстием трубы, что приводит к повышению концентрации вредных примесей на уровне земли.

Наиболее близкой к предлагаемой по технической сущности является дымовая труба для отвода газов от энергетических агрегатов, содержащая заключенные в несущую оболочку изолированные один от другого потокообразующие каналы, имеющие секторную форму сечения, в соответствии с числом и производительностью- подключенных агрегатов f 2).

Конструкция трубы является дорого стоящей вследствие того, что отдельно стоящие потокообразующие каналы имеют высоту, равную высоте трубы, и каждый из каналов требует подвода газов по индивидуальному газоходу, а при уменьшении нагрузки на трубу . со стороны энергетических агрегатов не дает возможности сохранить постоянную скорость вывода газов в атмосфе962725 ру, что Приводит к снижению максимальной эффективной высоты трубы и повышению концентрации вредных примесей на уровне земли °

Цель изобретения - снижение затрат на возведение трубы при сохранении максимальной эффективной высоты трубы в условиях ее работы с переменной нагрузкой.

Для достижения поставленной цели te в дымовой трубе для отвода газов от энергетических агрегатов, содержащей заключенные в несущую оболочку изолированные один от другого каналы, площадь поперечного сечения которых со- tS ответствует числу и производительности подключенных энергетических аг- регатов, в нижней части трубы выполнена камера смешения, соединенная с каналами, снабженными регулирующими органами с приводами.

Выполнение в нижней части трубы камеры смешения позволяет объединенные в газоходе в общий поток отводимые от энергетических агрегатов ды- щ мовые газы транспортировать по камере смешения к каналам для дальнейшего распределения по ним, а снабжение каналов регулирующими органами дает воэможность осуществить полное перекрытие одного или нескольких каналов таким образом, чтобы площадь поперечного сечения открытых каналов постоянно соответствовала числу и производительности работающих в данное

35 время энергетических агрегатов, что позволяет сохранить постоянную скорость вывода газов в атмосферу, а следовательно, и максимальную эффек тивную высоту трубы.

На чертеже изображена труба для отвода газов от энергетических агрегатов, общий вид.

Труба для отвода газов от энергетических агрегатов содержит несущую оболочку 1 и заключенные в нее изолированные один от другого каналы 2, соединенные с камерой 3 смешения, которая расположена в нижней части несущей оболочки 1 трубы. Каждый из каналов 2 снабжен регулирующим органом» например, затвором 4 с приводом 5. В несущей оболочке 1 имеется проем 6 для подвода газов по газоходу 7 от энергетических агрегатов в камеру 3 смещения.

SS

При этом взаимное соотношение площадей поперечных сечений каналов 2 выбирается в соответствии с числом и производительностью подключаемых к трубе энергетических агрегатов, а минимально необходимое число потокообразующих каналов принимается равным числу членов этого соотношения, при условии,.что все подключаемые к трубе энергетические агрегаты имеют одинаковую производительность. .Труба для отвода газов от.энергетических агрегатов .работает следующим образом.

Отводимые газы от энергетических агрегатов поступают по общему газоходу 7 через проем б в камеру 3 смешения и далее в каналы 2, высота которых достаточна для образования в них ламинарного движения газового потока.

При работе трубы с полной нагрузкой все затворы 4 на каналах открыты полностью.

3а счет естественной или принудительной тяги газы поднимаются по каналам 2 вверх, приобретают ламинарный характер движения и выводятся в атмосферу с расчетной скоростью, образуя на выходе из трубы дымовой факел, поднимающийся на расчетную эффективную высоту.

При работе трубы с неполной нагрузкой, например, при отключении части энергетических агрегатов, соответствующие каналы перекрываются затворами 4. При этом в камере 3 сме" шения отводимые газы имеют меньшую скорость движения по сравнению с той, которую имели при работе трубы с полной нагрузкой. Попадая в открытые каналы 2, имеющие поперечное сечение меньшее, чем поперечное сечение камеры смешения, дымовые газы приобретают большую скорость, возрастающую на выходе из трубы до расчетной, вследствие чего сохраняется расчетная эффективная высота трубы и концентрация вредных примесей на:уровне земли понижается по сравнению с трубой, работающей с полной нагрузкой .

Например, если труба предназначена для обслуживания шести энергетических агрегатов, то достаточно построить ее с тремя каналами, площади поперечных сечений которых относятся друг к другу, как 1:2:3.

При таком взаимном соотношении площадей поперечных сечений каналов возможна работа трубы с сохранением постоянной скорости отвода газов в

9627 атмосферу при любом числе работающих энергетических агрегатов, Например, если при поочередном вводе в действие из шести энергетических агрегатов работает один, то перекрываются ка- и налы с соотношением площадей поперечных сечений, равным 2 и 3. Если работают два энергетических агрегата, перекрывают каналы с соотношением площадей поперечных сечений, равным

1 и 3. Если работают три энергетических агрегата, перекрывается канал с площадью поперечного сечения, равной

3 единицам, и т.д.

При остановке части энергетических13 агрегатов на ремонт или при сокращении нагрузки на них аналогичным образом определяют соотношение площадей поперечного сечения открытых потокообразующих каналов и их число. 20

Таким образом, наличие камеры смешения в нижней части трубы, переходящей в изолированные один от другого каналы, снабженные затворами, позво.ляет сохранить постоянную скорость ,вывода газов в атмосферу при работе трубы с переменной нагрузкой, а сле довательно, и постоянную эффективную высоту трубы, Концентрация вредных примесей при этом на уровне земли 30 не превышает допустимых санитарных норм при любой загрузке трубы, в том числе и неполной ° При сохранении постоянной скорости отвода газов в атмосферу также уменьшается кислотная коррозия верхней части несущей оболочки трубы, что увеличивает срок ее

25 6 службы. Это ббьясняется тем, -что при" высокой скорости вывода газов в ат" мосферу труба не задувается ветром и температура-отводимых газов всегда остается выше точки росы.

При применении предлагаемой дымовой трубы снижаются затраты ее на возведение примерно на 30-383 sa счет снижения расхода материалов и затрат рабочей силы., Формула и зобретения

Дымовая труба для отвода газов от, энергетических агрегатов, содержащая

I заключенные в несущую оболочку изоли» рованные один от другого каналы, плоч щадь поперечного сечения которых со-. ответствует числу и производительнос. ти подключенных энергетических агре" гатов, отличающаяся тем, что, с целью снижения затрат на возведение трубы при сохранении максимальной эффективной высоты трубы в условиях работы с переменной нагруэ" кой, в нижней части трубы выполнена камера смешения, соединенная с кана" лами, снабженными регулирующими органами с приводами.

Исто@ники информации, принятые во внимание при экспертизе

Рихтер Л.А. Тепловые электрические станции и защите атмосферы.

М., "Энергия", 1975, с. 241-247.

2. Авторское свидетельство СССР

И 244542, кл. F 23 J 11/00, 1968.

962725

Составитель Л. Мацук

Pegal(To) E Лушникова Texgeg А. Ач Корректор " Король заказ 7487/58 Тираж $95 Подписное

ОНИИПИ Государственного комитета СССР по делам изобретений и открытий

1130Я Москва М-Я Раушская наб. g. 4/g

Филиал ППП "Патент", r. Ужгород, ул. Проектная,
