Класс 13d, 19

Ха 96277

СССР йч °

Qadi !.ф

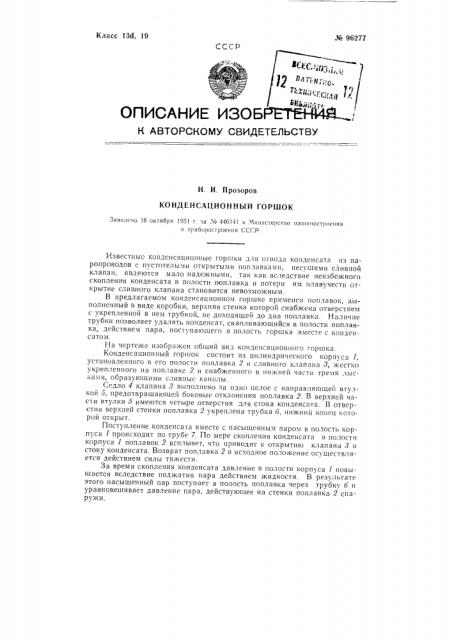

ОПИСАНИЕ ИЗОБ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. И. Прозоров

КОНДЕНСАЦИОННЫЙ ГОРШОК

Заявлено !8 октября 1951 г, за Х 446141 в Министерство таагииностросния и ирнборостроения СССР

Известныс конденсационные горшки для отвода конденсата из паропроводов с пустотелыми открытыми поплавками, несущими сливной клапан, являются мало надежными, так как вследствие неизбежного скопления конденсата в полости поплавка и потери им плавучести открытие сливного клапана становится невозможным

В предлагаемом конденсационном горшке применен поплавок, выполненный в виде коробки, верхняя стенка которой снабжена отверстием с укрепленной в нем трубкой, не доходящей до дна поплавка. Наличие трубки позволяет удалять конденсат, скапливающийся в полости ITîïëàâка, действием пара, поступа1ощего в полость горшка вместе с конденса том.

На чертеже изображен общий вид конденсационного горшка.

Конденсационный горшок состоит из цилиндричсского корпуса 1, установленного в его полости поплавка 2 и сливного клапана 3, жестко укрепленного на поплавке 2 и снабженного в нижней части тремя лысками, образующими сливныс каналы.

Седло 4 клапана 3 выполнено за одно целое с направляющей втулкой 5, предотвращающей боковые отклонения поплавка 2. B верхней части втулки 5 имеются четыре отверстия для стока конденсата. В отверстии верхней стенки поплавка 2 укреплена трубка 6, нижнии конец которой открыт.

Поступление конденсата вместе с насыщенным паром в полость корпуса 1 происходит по трубе 7. По мере скопления конденсата в полости корпуса 1 поплавок 2 всплывет, что приводит к открытию клапана 3 и стоку конденсата. Возврат поплавка 2 в исходное положение осуществляется действием силы тяжести.

3а время скопления конденсата давление в полости корпуса 1 повышается вследствие поджатия пара действием жидкости. В результате этого насыщенный пар поступает в полость поплавка через трубку 6 и уравновешивает давление пара, действующее на стенки поплавка 2 снаружи.

¹ 96277

Во время удаления конденсата из полости корпуса 1 давление в ней понижается, что приводит к отводу части пара из полости поплавка 2.

При этом происходит удаление скопившегося в полости поплавка 2 конденсата через трубку 6 действием пара.

Предмет изобр етения

Конденсационный горшок с применением открытого поплавка, жестко соединенного со сливным клапаном, отличающи йся тем, что, с целью удаления конденсата из полости поплавка, последний выполнен в виде коробки, верхняя стенка которой снабжена отверстием с укрепленной в нем трубкой, не доходящей до дна поплавка.
