Реферат

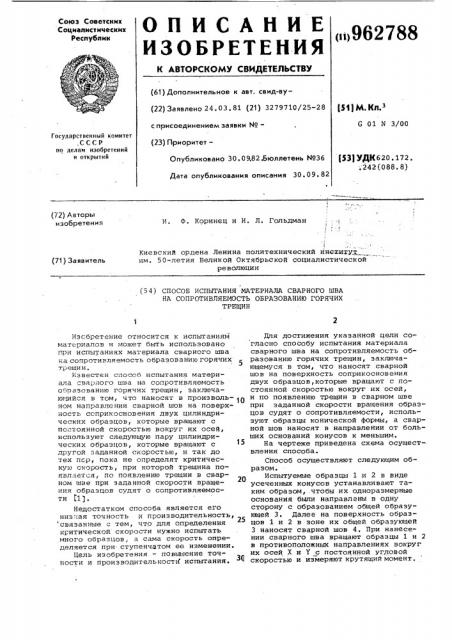

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 24. 03. 81 (21) 3279710/25-28 ($1) hA. Кл.з

G 01 N 3/00 с присоединением заявки ¹â€” (23) Приоритет—

Государственный комитет.ССС Р по делам изобретений и открытий

t$3) УДК620. 172. ..242(088.8) Опубликовано 30.0982.Бюллетень Йо36

Дата опубликования описания 30. 09. 82 (72) Авторы изобретения

И. C. Коринец и И. Л. Гольдман

Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (71) Заявитель (5 4) СПОСОБ ИСПЫТАНИЯ МАТЕРИАЛА СВАРНОГО ШВА

НА СОПРОТИВЛЯЕМОСТЬ ОБРАЗОВАНИЮ ГОРЯЧИХ

ТРЕЩИН

Изсбретение относится к испытаниям материалов и может быть использовано при испытаниях материала сварного шва на сопротивляемость образованию горячих трещин.

Известен способ испытания материала свар;юго шва на сопротивляемость образованию горячих трещин, заключающийся в том, что наносят в произвольном направлении сварной шов на поверхность соприкосновения двух цилиндрических образцов, которые вращают с постоянной скоростью вокруг их осей, используют следующую пару цилиндрических образцов, которые вращают с другой заданной скоростью, и так до тех пср, пока не определят критическую скорость, при которой трещина появляется, по появлению трещин в сварном шве при заданной скорости вращения образцов судят о сопротивляемости !1).

Недостатком способа является его ниэ;,"ая точность и производительность, связанные с тем, что для определения критической скорости нужно испытать много образцов„. а сама скорость определяется при-ступенчатом ее изменении.

Цель изобретения — повышение точности и производительности испытания.

Для достижения указанной цели согласно способу испытания материала сварного шва на сопротивляемость образованию горячих трещин, заключающемуся в том, что наносят сварной шов на поверхность соприкосновения двух образцов, которые вращают с постоянной скоростью вокруг их осей, и по появлению трещин в сварном шве при .заданной скорости вращения образцов судят о сопротивляемости, используют образцы конической формы, а сварной шов наносят в направлении от больших оснований конусов к меньшим.

На чертеже приведена схема осуществления способа.

Способ осуществляют следующим образом.

Испытуемые образцы 1 и 2 в виде усеченных конусов устанавливают таким образом,.чтобы их однораэмерные основания были направлены в одну сторону с образованием общей образующей 3. Далее на поверхность образцов 1 и 2 в зоне их общей образующей

3 наносят сварной шов 4. При нанесении сварного шва вращают образцы 1 и 2 в противоположных направлениях вокруг их осей Х и Y с постоянной угловой скоростью и измеряют крутящий момент.

962788

Формула изобретения

Составитель В. Ротницкая редактор С. Юско Техред М.Надь Корректор Ю. Макаренко

Заказ 7497/61 Тираж 887 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г; Ужгород, ул. Проектная, 4

Сварной шов 4 наносят от больших оснований образцов 1 и 2 к меньшим, что необходимо для образования начальной трещины 5. По мере нанесения сварного шва 4 он подвергается за счет вращения образцов 1 и 2 непре- 5 рывной принудительной деформации со скоростью V = шй, где Rz - текущий радиус образцов 1 и 2 в конце шва.

В некоторой точке A с радиусом R ско- рость деформации будет недостаточна ° 10 дЛя образования трещины 5 в сварном шве 4, и шов 4 прекращает разрушаться °

В 3ТоТ момент резко возрастает крутящий момент, величина которого фиксируется. Нанесение сварного шва 4 и вра45 щение образцов 1 и 2 прекращают, замеряют радиус R в сечении, проходящем через точку A и рассчитывают скорость

V принудительной деформации в этой точке А, по которой судят о сопротив-gp ляемости материала Iшва образованию горячих трещин.

Способ позволяет эа счет использования образцов конической формы, линейная скорость вращения которых переменна по их длине, сократить время испытаний и повысить их точность.

Способ испытания материала сварного шва на сопротивляемость образованию горячих трещин, заключающийся в том, что наносят сварной шов на поверхность соприкосновения двух образцов, которые вращают с постоянной скоростью вокруг их осей, и по появлению трещин в сварном шве при заданной скорости вращения образцов судят о сопротивляемости, отличающийся тем, что, с целью повышения точности и производительности испытания, используют образцы конической формы, а сварной шов наносят в направлении от больших,оснований конусов к меньшим.

Источники информации, принятые во внимание при .экспертизе

1. Иоршоров hl Х. и др. Испытания металлов на свариваемость. И., "Иеталлургия", 1972, с. 129 (прототип).
