Класс 5а, 33;„

СССР

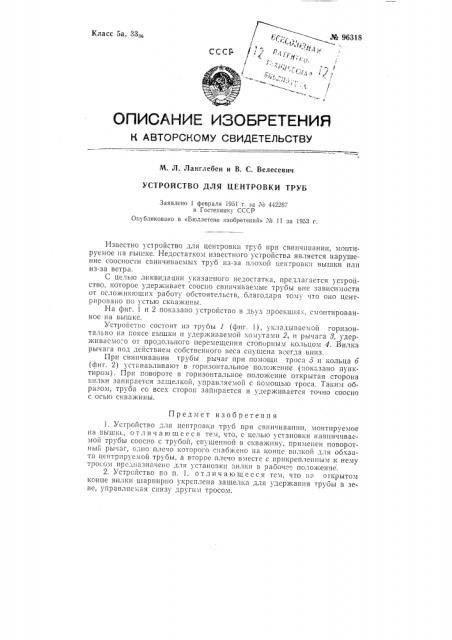

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Л. Ланглебен и В. С. Велесевич

УСТРОЙСТВО ДЛЯ ЦЕНТРОВКИ ТРУБ

Заявлено 1 февраля 1951 г. за № 442287 в Гостехннку СССР

Опубликовано в «Бюллетене изобретений» ¹ 11 за 1953 г.

Известно устройство для центровки труб прп свпнчивании, монтируемое па вышке. Недостатком известного устройства является нарушенис соосности свин 1иваеыых Tp) 0 из-за п.зохой цеп гровк!1 Вышки или из-за ветра.

С целью ликвидации указанного недостатка, предлагается устройство, которое удерживает сооспо свинчиваемые трубы вне зависимости от осложняющих работу обстоятельств, благодаря тому что оно центрирОвапо по K cTûO сква)ки1!ы.

На фиг. 1 и 2 показано устройство в дьух проекциях, смонтированное на вышке.

Устройстьо состоит из трубы 1 (фиг. 1), укладываемой горизонтально на поясе Вышки и удерживаемой хомутами 2, и рычага 3, удерживасмо-.о от продольного перемещения стопор ым кольцом 4. Вилка рычага под действием собственного веса спущена всегда вниз.

HpI сВинчиВании трубы рычаг при похlощи троса д и кольц2 О (фиг. 2) устанавливают в горизонтальное поло>кение (показано пунктиром). При повороте в горизонтальное положение открытая сторона

Вилки запир2ется защелкой, управляei!Оii с помощью троса. Такиз! 00разом, труба со всех сторон запирается и удерживается точно соосно с осью скважины.

Предмет изобретения

1. Устройство для центровки труб при свинчивапни, монтируемое а Вышке, отл и ч а ю щ ее с я тем, что, с целью установки навинчиваемой трубы coocHQ с трубой, спущенной в скважину, применен поворотEIblII рычаг, о;1110 и !ечо которОГО снабжено на конце Вил! Ой для Обхв!1та центрируемой трубы, а второе плечо вместе с прикрепленным к нему

Tpoc QADI поедпазна Icllo для установки Вплки В р200чсе положение.

2. Устройство по и. 1, о т л и ч а ю щ е с с я тем, что нэ открытом конце вилки шарнирно укреплена защелка для удержания труоы в зеве, управляемая снизу другим тросом. № 96318

Фнг 1

Фиг. 2
