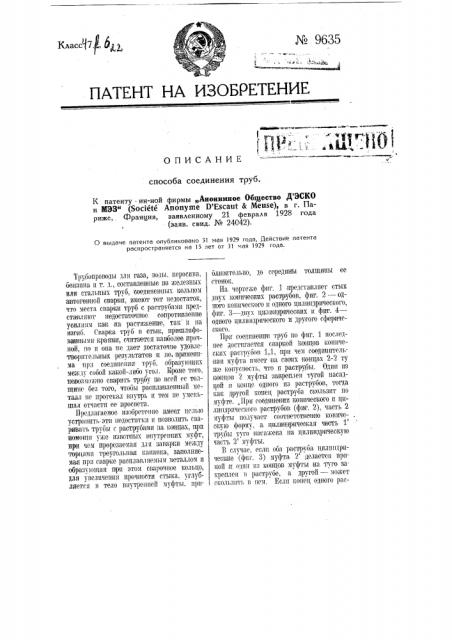

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

Ф

1Д1! ..; . "й HA I

ОПИСАНИЕ способа соединения труб.

К патенту -ин-ной фирмы „Анонимное Общество Д ЭСКО и МЭЗ" (Societe Anonyme ГЕксаШ & Meuse), в г. Париже, Франция, заявленному 21 февраля 1928 года (заяв. свид. № 24042).

О выдаче патента опубликовано 31 чая 1929 года, Действие патента распространяется на 19 лет от 31 чая 1929 года.

Трубопроводы для газа, воды. керосина, бензина. и т. l., составленные из железпых или стальпы труб, соедя1не11иь1х кольцом автогенной сварит, имеют тот недостаток, что места сварки труб с раструбами представля1от недостаточное сопрот11влеиие усилиям как па. растяженпе, так п на изгиб. Сварка труб в стык, пришлифовавньи1и краяии, считается наиоолее прочной, по и она пе дает достаточно удовлетво11ите,п пых результаггов п пе, применима при соедипе1п1и труб, образующих между собой какой-.111бо угол. Броме того, тдевоз11ожпо сва рить трау 11io всей ее толщине без того, чтобы расплавленный металл пе протека.1 впутрь и тем пе уменьшал отчасти ее просвета.

Предлагаемое изобретение имеет целью устрии1ть эти недостатки и позволить сваривать трубы с раструбами иа, концах, при помощи уже извстпых внутренних муфт, при чем прорезаемая l,lÿ *заварки между торцаа1п треуго.1ьпаа канавка, заполияемаа при сварке расплавллемым металлом и образу1оп1ая Illpll этом сварочное кольцо, для увеличения прочности стыка. углубляется в тело внутренней муфтьд. прп. бл11эительпо, до середии1ы толщины ее стенок..

На чертеже фиг. 1 представляет стык двух конических раструбов, фиг. 2 — одлого конического и одного цил1и1дрического, фит. 3 — двух ц11ли11дричесвих и фит. 4— одного цилиндрического и другого сферического.

При соодиие11ии труб по фиг. 1 последнее достигается сваркой концов конических раструбов 1,1, при чем соедиюительная муфта имеет па своих концах 2-2 ту же коиусносп. что и раструоы. Одни из копцов 2 муфты закреплен тугой насадкой в конце одного из раструбов. тогда как другой кот1ец раструба скользит по муфте. „При соедд1неиии конического и цил11пд1рит1еского раструбов (фиг. 2), часть 2 муфты получает соответственно коническ ю фо1)11т., 3 ци цн%фйческая чисть 1 трубы туго па сажепа 113, цилиндрическую часть 2 муфты.

В случае. если оба раструба, цилшцрические (фиг. 3) муфта 2 делается прямой 11 один из коп|цов муфты па туго закреплен в раструбе, а другой — может скользить в нем. Кслп конец одного рассЬрц- q

Б. Т.

Тнн. «Коминтерн» Дентрвадата Народов СССР. Ленинград. Нрасная, 1. труба (фиг. 4) имеет циащцмьческую форму, а другого — сферическую, то п муфта соответственно имеет цилищрическую 2 и сферическую 2 части. Цилиндрический конец 1 туго насажен па соответствующую часть 2 муфты, тоща как сферический конец 1- допускает изменение направления трубоаровода.

Во всех четырех вариантах сварочное кольцо 3 доходит до середины толщины стенок соедипнтсл пой муфты.

11редмет патента.

Способ соединенн.я труб при помощи внуч1реоних муфт, характеризующийся. тем, что прорезаемая для заварки, треугольной в сечении формы, кольцевая лещу торцами труб канавка, заполняемая распла вляемым металлом при сварке, в целях увеличения прочности шва,, углубляется в тело соедннптелвной муфты приблизительно па половину толщины ге. стенок.
