Устройство для отделения нижнего листа от стопы и подачи его в рабочую зону пресса

Устройство для отделения нижнего листа от стопы и подачи его в рабочую зону пресса

Иллюстрации

Показать все

Реферат

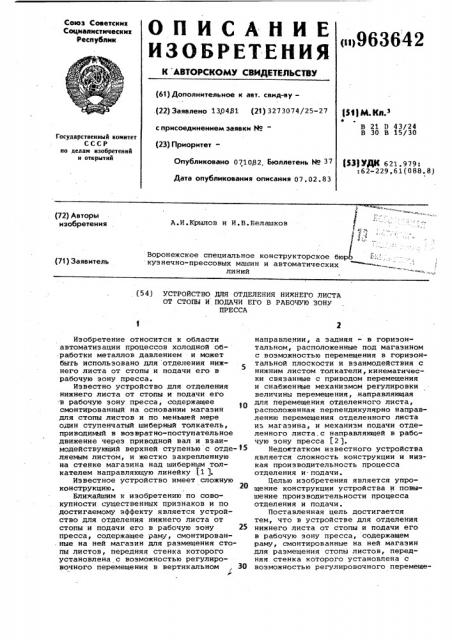

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 130481 (21) 3273074/25-27 с присоединением заявки № (23) ПриоритетОпубликовано 071082. Бюллетень ¹ 37

Р УМ К,1 з

В 21 D 43/24

В 30 В 15/30

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.979:

: 62-229,61 (088. 8) Дата опубликования описания 07. 02. 83

А.И.Крылов и И.В.Белашков

1 ,l

Воронежское специальное конструкторское бюр кузнечно-прессовых машин и автоматических линий (72) Авторы изобретения (71) Заявитель (54) устРойстВо Для отДеления нижнего листА

OT CTOIlH И ПОДАЧИ ЕГО В РАБОЧУЮ ЗОНУ

ПРЕССА

Изобретение относится к области автоматизации процессов холодной обработки металлов давлением и может быть использовано для отделения ниж5 него листа от стопы и подачи его в рабочую зону пресса.

Известно устройство для отделения нижнего листа от стопы и подачи его в рабочую зону пресса, содержащее

10 смонтированный на основании магазин для стопы листов и по меньшей мере один ступенчатый шиберный толкатель, приводимый в возвратно-поступательное движение через приводной вал и взаимодействующий верхней ступенью с отде- 15 ляемым листом, и жестко закрепленную на стенке магазина над шиберным толкателем направляющую линейку (1 ).

Известное устройство имеет сложную конструкцию.

Ближайшим к изобретению по совокупности существенных признаков и по достигаемому эффекту является устройство для отделения нижнего листа от стопы и подачи его в рабочую зону 25 пресса, содержащее раму, смонтирован. ные на ней магазин для размещения стопы листов, передняя стенка которого установлена с возможностью регулировочного перемещения в вертикальном 30 направлении, а задняя - в горизонтальном, расположенные под магазином с возможностью перемещения в горизонтальной плоскости и взаимодействия с нижним листом толкатели,кинематически связанные с приводом перемещения и снабженные механизмом регулировки величины перемещения, направляющая для перемещения отделенного листа, расположенная перпендикулярно направлению перемещения отделенного листа иэ магазина, и механизм подачи отделенного листа.с направляющей в рабочую зону пресса (2 ).

Недостатком известного устройства является сложность конструкции и низкая производительность процесса отделения и- подачи.

Целью изобретения является упрощение конструкции устройства и повышение производительности процесса отделения и подачи.

Поставленная цель достигается тем, что в устройстве для отделения нижнего листа от стопы и подачи его в рабочую зону пресса, содержащем раму, смонтированные на ней магазин для размещения стопы листов, передняя стенка которого установлена с возможностью регулировочного перемеще963642 ния в вертикальном направлении, а задняя — в горизонтальном, расположенные под магазином с возможностью перемещения в горизонтальной плоскости и взаимодействия с нижним листом толкателя, кинематически связан- 5 ные с приводом перемещения и снабженные механизмом регулировки величины перемещения, направляющую для перемещения отделенного листа, расположенную перпендикулярно направле» 10 нию перемещения отделенного листа от магазина, и механизм подачи отделенного листа с направляющей в рабочую зону пресса, толкатели выполнены в виде секторов, кинематическая связь!5 толкателей с приводом перемещения осуществлена .посредством валов,смонтированных на раме вертикально и несущих толкатели, и закрепленных на валах одним концом рычагов, свободные концы которых шарнирно связаны между собой тягой, связанных с приводом перемещения.

Привод перемещения выполнен в виде шарнирно закрепленного на раме силового цилиндра.

Стенки магазина выполнены в виде набора стержней °

Устройство снабжено упорами,расположенными за направляющей.по ходу перемещения отделенного листа из магазина и закрепленными на раме с возможностью регулировочного перемещения в этом направлении.

Механизм регулировки величины перемещения толкателей выполнен в виде 35 закрепленного одним концом на одном из валов дополнительного рычага с смонтированных на раме двух дополнительных регулируемых упоров, поочередно взаимодействующих со свободным,40 концом дополнительного рычага.

Тяга выполнена регулируемой по . длине.

На фиг. 1 изображено устройство 45 для отделения нижнего листа от стопы и подачи его к прессу, общий вид; на фиг. 2 - вид устройства в плане;, на фиг. 3 - разрез A-A на фиг.1; на .Фиг- 4 — разрез Б-Б на фиг.1 на 50 .фиг.5 разрез В-В на фиг. 3.

Устройство для отделения нижней полосы от стопы и подачи ее к прессу содержит раму 1 с закрепленными на ней планками 2, в которых выполнены пазы Г и Д.

В пазах Г установлены с возможностью регулировочного перемещения по ним вертикальные стержни 3, а в пазах Д установлены с возможностью регулировочного перемещения по ним упоры 4. .Стержни 3 фиксируются в пазах Г при помощи гаек 5.

На планках 2, между стержнями 3 ,и упорами 4 закреплены стойки. 6, на 65 которых смонтированы кронштейны 7 и вертикальные направляющие 8 для перемещения стержней 9.

В кронштейнах 7 смонтированы вин» ты 10, ввернутые в стержни 9.

Стержни 3 и 9 образуют боковые стенки (кассеты) магазина для размещения стопы листов II, а планки 2 являются дном (кассеты) магазина.

Листы 11 перемещаются из (кассеты) магазина в зазор Е между планка» ми 2 и стержнями 9.

В раме 1 смонтированы вертикальные валы 12, на которых закреплены каждый одним концом рычаги 13, свободные концы которых шарнирно связаны между собой регулируемой по длине тягой 14.

На одном из валов 12 закреплен одним концом рычаг 15, поочередно взаимодействующий другим концом с регулируемыми упорами, выполненными в виде ввернутых в раму винтов 16.

На раме 1 шарнирна закреплен силовой цилиндр 17, шток 18 которого шарнирно связан с одним из рычагов 13.

На валах 2,2 закреплены также ры-чаги 19, несущие кулачки 20, являющиеся шиберными толкателями.

На раме 1 смонтированы также подающие валки 21, связанные с приводом 22, и датчик 23.

Устройство для отделения нижнего листа от стопы работает следующим образом.

Стопу листов 11 укладывают на планки 2 между стержнями 3 и 9.

Включают силовой цилиндр 17, шток которого через рычаги 13 и тягу 14 приводит во вращательное движение валы 12, и они поворачивают рычаги

19 и кулачки 20, воздействуя на нижний лист 11, отделяют его от стопы и перемещают в зазор. E до упоров 4.

При этом лист 11 воздействует на датчик 23, который подает сигнал на включейие привода 22.

Подающие валки 21 подают лист 11 к прессу (не показан).

Одновременно датчик 23 подает сигнал на переключение (реверс) силового цилиндра 17.

Рычаги 13 и 19 возвращаются в исходное положение. Затем цикл повторяется.

Эффект от использования устройства заключается в упрощении конструкции и повышении производительности процесса отделения и подачи листа.

Формула изобретения

I

1. Устройство для отделения нижнего листа от стопы и подачи его в рабочую зону пресса, содержащее раму,,смонтированные на ней магазин для размещения стопы листов, передняя

963б42 стенка которого установлена с возможностью регулировочного перемещения в вертикальном направлении, а задняя — в горизонтальном, расположенные Под магазином с возможностью .перемещения в горизонтальной плоскости и взаимодействия с нижним листом толкатели, кинематически связанные с приводом перемещения и снабженные механизмом регулировки величины перемещения, направляющую для перемещения отделенного листа, расположенную перпендикулярно направлению перемещения отделенного листа из магазина, и.механизм подачи отделенного листа с направляющей в рабочую зону пресса, о т л и ч а ющ е е с я тем, что, с целью упро» щения конструкции устройства и повышения производительности процесса отделения и подачи, толкатели выполнены в виде секторов, кинематическая связь толкателей с приводом перемещения осуществлена посредством валов, смонтированных на раме вертикально и несущих толкатели, и закрепленных на валах одним концом рычагов, свободные концы которых шарнирно связаны между собой тягой, и связанных с приводом перемещения.

2. Устройство по п.1, о т л и .ч а ю щ е е с я тем, что привод перемещения выполнен в виде шарнирно закрепленного на раме силового цилиндра.

3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что стенки магазина выполнены в виде набора

5 стержней.

4. Устройство по п.1, о т л ич а ю щ е е с я тем, что оно снабжено упорами, расположенными за направляющей по ходу перемещения от10 деленного листа из магазина и закрепленными на раме с возможностью регулировочного перемещения в этом направлении.

5. Устройство по п.1, о т л и15 ч а ю щ е е с я тем, что механизм регулировки величины перемещения толкателей выполнен в виде закреп-ленного одним концом на одном из валов дополнительного рычага и смонтированных на раме двух дополнительных регулируемых упоров, поочередно взаимодействующих со свободным концом дополнительного рычага.

6. Устройство по п.1 о т л и—

25, ч а ю at е е с я тем, что тяга выполнена регулируемой по длин"..

Источники информации,,принятые во внимание при экспертизе

1. Авторское свидетельство СССР

30 778881, кл. В 21 D 43/24, 1978.

2. Авторсйое свидетельство СССР

Р 725752 кл. В 21 D 43/24, В 30 В 15/30, 1977 (прототип).

963642
