Реферат



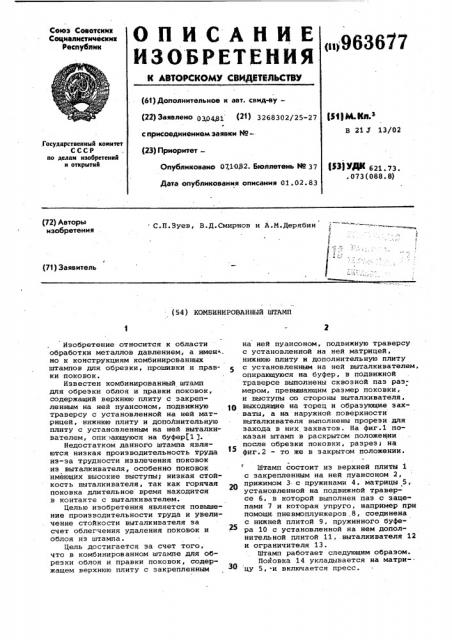

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (>963677 (61) Дополнительное к авт. свид-ву—

РЦМ К з в 21 Х 13/02 (22) Заявлено 030481 (2 ) 3268302/25-27 с присоединением заявки ИоГосударственный комитет

СССР но делам изобретений и открытий (23) Приоритет—

РИУДК 821.73. .073(088.8) Опубликовано 071082- бюллетень Ко 37

Дата опубликования описания 01.02.83 (72) Авторы изобретения

С.П.Зуев, В.Д.Смирнов и ANÄåðÿáèí

1 (71 ) Заявитель (54) КОМБИНИРОВАННЫЙ ШТАМП

Изобретение относится к области обработки металлов давлением, а имен. но к конструкциям комбинированных штампов для обрезки, прошивки и правки поковок.

Известен комбинированный штамп для обрезки облоя и правки поковок, содержащий верхнюю плиту с закрепленным на ней пуансоном, подвижную траверсу с установленной на ней матрицей, нижнюю плиту и допоЛнительную плиту с установленным на ней выталкивателем, опи.вдающуюся на буфер 1 1.

Недостатком данного штампа являются низкая производительность труда из-эа трудности извлечения поковок из выталкивателя, особенно поковок имеющих высокие выступы; низкая стойкость выталкивателя, так как горячая поковка длительное время находится в контакте с выталкивателем.

Целью изобретения является повышение производительности труда и увеличение стойкости выталкивателя за счет облегчения удаления поковок и облоя из штампа.

Цель достигается за счет того, что в комбинированном штампе для обрезки облоя и правки поковок, содержащем верхнюю плиту с закрепленным на ней пуансоном, подвижную траверсу с установленной на ней матрицей, нижнюю плиту и дополнительную плиту с установленным на ней выталкивателем, опирающуюся на буфер, в подвижной траверсе выполнены сквозной паз размером, превышающим размер поковки, и выступы со стороны выталкивателя, выходящие на торец и образующие захваты, а на наружной поверхности выталкивателя выполнены прорези для захода в них захватов. На фиг.1 показан штамп в раскрытом положении после обрезки поковки, разрез, на фиг.2 - то же в закрытом положении.

Штамп состоит из верхней плиты 1 с закрепленным на ней пуансоном 2, прижимом 3.с пружинами 4, матрицы 5, установленной на подвижной траверсе б, в которой выполнен паэ с зацепами 7 и которая упруго, например при помощи. пневмоплунжеров.8, соединена с нижней плитой 9, пружинного буфе?5 ра 10 с установленной íà нем дополнительной плитой 11, выталкивателя 12 и ограничителя 13.

Штамп работает следующим образом.

Поковка 14 укладывается на матри-. цу 5, и включается пресс.

963677. Верхняя плита 1 с пуансоном 2 и прижимом 3 опускается вниз. После упо-. ра пуансона 2 в поковку 14 подвижная траверса б с установленной на ней матрицей 5 перемещаются вниз, вытесняя сжатый воздух из-под плунжеров 8, так как усилие обрезки об1 .лоя: больше усилия удержания подвижной траверсы 6. в верхнем положении. Пе ремещение траверсы б происходит до соприкосновения ее с нижней плитой 9.10

В это время поковка 14 ложится в выталкиватель 12. После этого пуансон

2, продолжая движение вниз, давит на поковку 14 и проталкивает ее через режущий контур матрицы 5, производя обрезку облоя. При этом через выталкиватель 12 и дополнительную плиту 11 сжимается буфер 10 и одновременно производится правка поковки. Прижим 3 сдерживает подъем матрицы 5 с траверсой б в верхнее положение. При ходе вверх верхняя плита 1 с пуансоном 2 и прижимом .

3 поднимаются, освобождая при этом матрицу 5 и подвижную траверсу б от давления прижима 3. Подвижная траверса б с матрицей 5 под действием сжатого воздуха перемещаются вверх до упора в ограничитель 13. При этом зацепы 7 подвижной траверсы б при выходе из прорезей выталкивателя 12 захватывают поковку 14 и извлекают ее из-под полости выталкивателя 12, фиксируя в пазу траверсы б.

При дальнейшем подъеме.пуансона 2,. прижим 3 под действием пру- 35 жин 4 снимает обрезанный облой с пуансона 2, оставляя его на обрезной матрице 5, После полного раскрытия штампа облой и поковка могут быть удалены из зоны штампа известным спо1собом, например пневмотолкателем или роботом.

Применение данного штампа позволит повысить производительность и увеличить стойкость выталкивателя по сравнению прототипом.

Формула изобретения

Комбинированный штамп для обрезки облоя и правки поковок, содержащий верхнюю плиту с закрепленным на ней пуансоном, подвижную траверсу с установленной на ней матрицей, нижнюю плиту и дополнительную плиту с установленным на ней выталкивателем, опирающуюся на буфер, о тл и ч а ю шийся тем, что; с целью увеличения стойкости выталкива- . теля и повышения производительности эа счет облегчения удаления поковок и облоя из штампа, в подвижной траверсе выполнены сквозной паз размером, превышающим размер поковки, и выступы со стороны выталкивателя, выходящие на торец и образующие захваты, а на наружной поверхности выталкивателя выполнены прорези для захода в них захватов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 721237, кл. В 21 7 13/02, 1978 (прототип) .
