Реферат

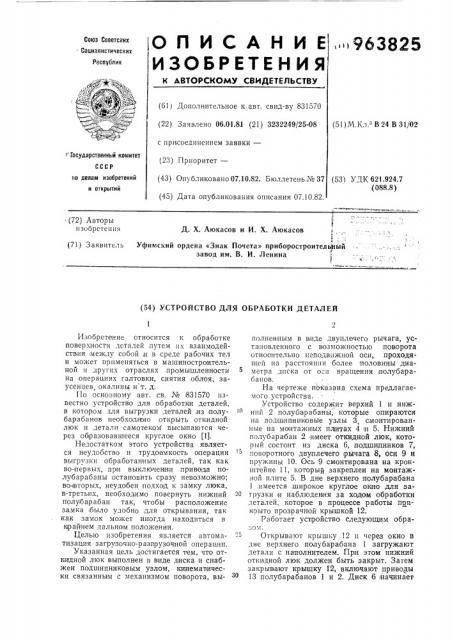

Союз Советских

Социалистических,»963825

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. свид-ву 831570 (22) Заявлено 06.01.81 (21) 3232249/25-08 (51)М.Кл.з В 24 В 31 02 с присоединением заявки— (23) Приоритет— г Государственный квинтет по делам изобретений и открытий (43) Опубликовано 07.10.82. Бюллетень № 37 (53) УДК 621.924.7 (088.8) (45) Дата опубликования описания 07.10.82. (72) Авторы изобретения

Д. Х. Аюкасов и И. Х. Аюкасов

I

Уфимский ордена «Знак Почета» приборостроительный завод им. В. И. Ленина

1 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ

Изобретение относится к обработке поверхности деталей, путем »х взаимодействия между собой и в среде рабочих тел и может применяться в машиностроительной» других отраслях, промышленности на операциях галтовки, снятия облоя, заусенцев, окалины и т. д.

По основному авт. св. № 831570 известно устройство для обработии деталей, в котором для выгрузки деталей из полубарабанов необкодивио открыть откидной люк и детали самотеком высыпаются через об|разовавшееся круглое окно (1).

Недостатком этого устройства является неудобство и трудоемкость операции выгрузки обработанных деталей, так как во-первых, при выключении, привода полубарабаны остановить сразу невозможно; вочвторых, неудобен подход к замку люка, в-третьих, необходимо повернуть нижний 20 полубарабан так, чтобы расположение замка было удобно для открывания, так как замок может иногда находиться в юрай нем дальном положении, Целью изобретения является автоматизация загрузочно-разпрузочной операцнтк

Указанная цель достигается тем, что откидной люк выполнен в виде диска и снабжен подшипниковым узлом, кннема.пически связанным с механизмом поворота, выполненным в виде двуплечего рычага, устаповленного с возможностью поворота относительно неподвижной оси, проходящей на расстоянии более половины диаметра диска от î" » вращения полубарабанов.

На чертеже показана схема предлагаемого устройства.

Устройство содержит верхий 1 и нижний 2 полуба рабаны, которые опираются на подшипниковые узлы 3, смонтированные на монтажных пдитах 4 IH 5. Нижний нолубграбан 2 имеет откидной люк, который составит из диска 6, подшипников 7, »оворотного двуплечего 1рычага 8, оси 9 и пружины 10. Ось 9 смонтирована на кронштейне 11, который закреплен на монтажной плите 5. В дне верхнего полубарабана

1 .имеется широкое круглое оино для загрузки и наблюдения за ходом обработки деталей, которое в процессе работы пцинрыто прозрачной крышкой 12.

Работает услройство следующим образом.

Открывают крышку 12 и через окно в дне верхнего полубарабана 1 загружают детали с наполнителем. При этом нижний откидной люк должен быть закрыт. Затем закрывают крышку 12, включают приводы

13 полубарабанов 1 и 2. Диск 6 начинает

963825

Полиисиое

Изд, Ма 231 Тираж 882

Тип, Харьк. Фил. пред. «Патеит»

Заказ 981/725 вращаться вместе с нижним лолубарабаном 2, так как Он посредством пружины

10 через двуплечий рычаг 8 плотно прижат к дну нижнего полубарабана 2. По окончании обработки деталей, не выключая приводы 13 вращения атолубарабанов 1 н 2, поднимают второй конец двуплечего рычага 8, при этом диск движется вниз и открывает окно,в нижнем полубарабане 2.

Детали высыпаются. Люк остается открытым до тех пор, пока не высыпается эся загрузка, так иак нижняя точка крепления пружины прошла мертвую точку. Высыпавшиеся в лоток детали самотеком по дну лотка 14 попадают в тару 15, По окончании выпрузки опускают наружный конец двуплечего рычага, lIIpn этом опять нижняя точка крепления пружины проходит через м ертвую точку (когда точки крепления пружины 10 и центр оси 9 находятся на одной линии), и диск б плотно прижимается к дну нижнего полубарабана 2, закрывая нижнее окно. Диск начинает вращаться. Устройство готово к следующей загрузке.

Технико - эконом ические преимущества нзобретеция перед известными заключаются в следующем: предлагаемое устройство: удобно в работе, сокращает время выгрузки, создается возможность автоматизации. процесса выгрузки.

Формула изобретения

1. Устройство для обработки деталей по авт. св. М 831570, о т л in ч а ю щ е е с я тем, что, с целью автоматизации загрузочно-разгрузочной операции, откидной люк выполнен в виде дисиа я снабжен подшипнико вым узлом, иинвматически связанным с введенным в устройство механизмом поворота.

2. Устройство по п. 1, о тл и ч а ю ще ес я тем, что механизм поворота выполнен, в виде двуплечего рычага, установленного . с вовможностью поворота относительно неподвижной оси, проходящей на расстоянии более половины диаметр.а диска от оси вращения полуба1рабанов.

Источник информации, принятый во °

28 внимание ари экспертизе:

1. Авторское свидетельство СССР

Ма 831570, кл. В 24 B 31/02, 1979.
