Реферат

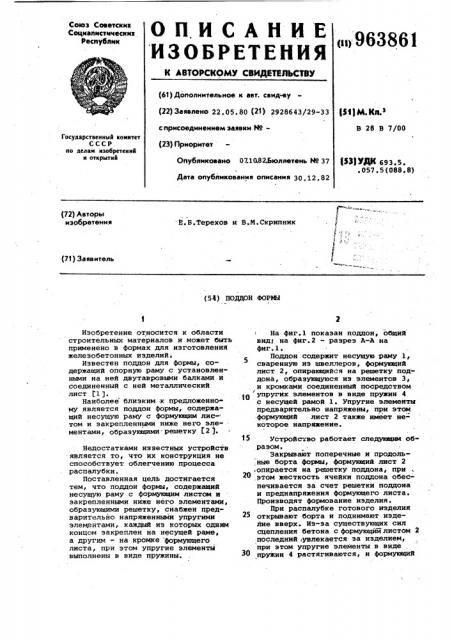

ОП.ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистических

Республик

<>963861 (61) Дополнительное к авт. сеид-ву (22) Заявлено 22. 05, 80 (21) 2928643/29-33 сприсоединениемзаявки Мо(23) Приоритет

Опубликовано 07,10.82Ьюллетеиь Но 37

Дата опубликования описания 30. 12. 82 (51)M Кл з

В 28 В 7/00

Государственный комнтет

СССР

IIo делам нзобретеннй н открытнй (5З) УДК 693 ° 5 ° .057.5(088.8) (72) Авторы изобретения В.В.Терехов и В.М.Скрипник (71) Заявитель (54) ПОДЦОН ФОРФЫ

Изобретение относится к области строительных материалов и может быть применено в формах для изготовления железобетонных изделийс

Известен поддон для формы, содержащий опорную раму с установленными на ней двутавровыми балками и соединенный с ней металлический лист Г1 .

Наиболее близким к предложенно» му является поддон формы, суодержащий несущую раму с формующим листом и закрепленными ниже него эле- . ментами, образующими. решетку 1. 2 }.

Недостатками известных устройств является то, что их конструкция не способствует облегчению процесса распалубки.

Поставленная цель достигается тем, что поддон формы, содержащий несущую раму с формующим листом и закрепленными ниже него элементами, образующими решетку, снабжен предварительно напряженными упругими элементами, каждый из которых одним концом закреплен на несущей раме, а другим -, на .кромке. формующего листа, при этом упругие элементы выполнены в виде пружины.

На фиг.1 показан поддон, общий виду на фиг.2 — разрез A-A на фиг.1.

Поддон содержит несущую раму 1, сваренную из швеллеров, формующий лист 2, опирающийся на решетку поддона, образующуюся из элементов 3, и кромками соединенный посредством

10 упругих элементов в виде пружин 4 с несущей рамой 1. Упругие элементы предварительно напряжены, при этом формующий лист 2 также имеет некоторое напряжение.

Устройство работает следующим образом.

Закрывают поперечные и продольные борта формы, формующий лист 2 .опирается на решетку поддона, при этом жесткость ячейки поддона обеспечивается за счет решетки поддона и преднапряжения формующего листа.

Производят формование изделия.

При распалубке готового изделия открывают борта и поднимают изделие вверх. Из-за существующих сил сцепления бетона с формующйм листом 2 последний увлекается за изделием, при этом упругие элементы в виде пружин 4 растягиваются, и формующий

963861

Формула изобретения

Фиг. 2

ВВИИПИ Вакаэ 10712/1 Тираж 604 Подписное филиал ПП11 "Патент", r.Ужгород, ул.Проектная,4 лист 2 деформируется, способствуя отрыву изделия от поддона.

Применение предлагаемого устройства облегчит процесс распалубки готовых изделий, эа счет участия поддона в этом процессе, кроме того, снизится металлоемкость конструкции за счет использования формующего листа меньшей толщины.

1. Поддон формы, содержащий несущую раму с формующим листом и закрепленными ниже него элементами, образующими решетку, о т л и ч а юшийся тем, что, с целью улучшения процесса распалубки, поддон снабжен предварительно напряженными упругими элементами, каждый иэ которых одним концом закреплен на несущей раме, а другим — на кромке формующего листа.

2. Поддон по и ° 1, о т л и ч а юшийся тем, что упругие элементы выполнены в виде пружин.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 498161 кл. В 28 В 7/Об, 1974

2. Авторское свидетельство СССР

Р 486905, кл. В 28 В 7/00 1974.
