Композиция для огнезащитного покрытия

Композиция для огнезащитного покрытия

Иллюстрации

Показать все

Реферат

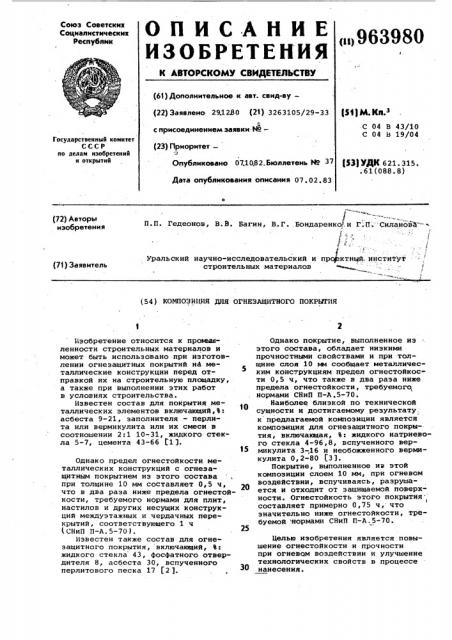

ОПИСАНИЕ 0

ИЗОБР ТЕНИЯ

Союз Советских

Социалистических

Яеспублик !

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 291230 (21) 3263105/29-33

Р М К з

С 04 В 43/10

С 04 В 19/04 с присоединением заявки t4—

Государственный комитет

СССР оо деяам изобретений и открытий (23) Приоритет— .2

Опубликовано 07.10.82.Ьюллетвнь Мо 37 (S3) УДК 621. 315..61(088.8) Дата опубликования описания 07.02.83

П.П. Гедеонов, В.В. Вагин, В.Г. Бондаренко..и Г. П;"Силанова

Р !

Уральский научно-исследовательский и проф.ктный,.институт строительных материалов

У (72) Авторы изобретения (71) Заявитель (54 ) КОМПОЗИЦИЯ Д11Я ОГНЕЗАЩИТНОГО ПОКРЫТИЯ

f5

Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении огнезащитных покрытий на металлические конструкции перед отправкой их на строительную площадку, а также при выполнении этих работ в условиях строительства.

Известен состав для покрытия металлических элементов включающий,Ж: асбеста 9-21, заполнителя — перлита или вермикулита или их смеси в соотношении 2:1 10-31, жидкого стекла 5-7, цемента 43-66 Г1).

Однако предел огнестойкости металлических конструкций с огнезащитным покрытием из этого состава при толщине 10 мм составляет 0,5 ч, что в два раза ниже предела огнестойкости, требуемого нормами для плит, настилов и других несущих конструкций междуэтажных и чердачных перекрытий, соответствующего 1 ч (СНиП П-А.5-70 1.

Известен также состав для огнезащитного покрытия, включающий, Вг жидкого стекла 43, фосфатного отвердителя 8, асбеста 30, вспученного перлитового песка 17 (2 ).

Однако покрытие, выполненное иэ этого состава, обладает низкими прочностными свойствами и при толщине слоя 10 ми сообщает металлическим конструкциям предел огнестойкости 0,5 ч, что также в два раза ниже предела огнестойкости, требуемогс нормами СНиП П-A.5-70 °

Наиболее близкой по технической сущности и достигаемому результату. к предлагаемой композиции является композиция для огнезащитного покрытия, включакщая, Ъ: жидкого натриевого стекла 4-96,8, вспученного вермикулита 3-,16 и необожженного вермикулита 0,2-80 533

Покрытие, выполненное иа этой композиции слоем 10 мм, при огневом воздействии, вспучиваясь, разрушается и отходит от защищаемой поверхности. Огнестойкость этого покрытия ! составляет примерно 0,75 ч, что значительно ниже огнестойкости, требуемой нормами СНиП П-A.5-70.

Целью изобретения является повышение огнестойкости и прочности при огневом воздействии и улучшение технологических свойств в процессе нанесения.

963980

6-20

10-32

Поставленная цель достигается тем, что композиция для огнезащитного покрытия, включающая жидкое натриевое.стекло, вспученный вермикулит и необожженный вермикулит, до- полнительно содержит тонкодисперсные

:порошки породообраэующих минералов, минеральную вату и нефелиновый антипирен, а в качестве необожженного вермикулита — концентрат вермикулитовой руды при следующем соотношении 10 компонентов, мас.Ъ:

Жидкое натриевое стекло 18-72

Вспученный вермикулит 15

Концентрат вермикулитовой руды

Тонкодисперсные порошки породо- 20 образующих минералов 5-15

Минеральная вата 3-7

Нефелиновый антипирен 4-8

Огнезащитное покрытие, полученное из предлагаемой композиции, нанесенное на защищаемую поверхность, не оплывает с нее и не отслаивается.

Кроме того, при огневом воздействии оно не разрушается и при толщине слоя 10 мм сообщает металлическим конструкциям предел огнестойкости

1 ч., Предлагаемую композицию приготавливают следующим образом. 35

Связующее перемешивают с минеральной ватой, затем вводят обожженный вспучивающийся наполнитель и . тщательно перемешивают. Далее загружают в смеситель принудительного 40 действия тонкодисперсные порошки породообразующих минералов. После этого вводят необоженный вспучивающийся заполнитель. В последнюю очередь вводят нефелиновый антипирен. 45

Все компоненты перемешивают до однородного состояния в течение

3-4 мин.

Одна иэ целесообразных областей применения такой композиции — огнезащита строительных конструкций.

Hp и м е р ы. Для получения композиций для огнезащитного покрытия берут компоненты в соотношении, мас.Ъ, указанном в табл. 1.

Примерный количественный минеральный состав породообразующих минералов представлен в табл. 2.

Композиции готовят путем перемешивания компонентов в следующей последовательности: жидкое стекло тщательно перемешивают с минеральной ватой, затем вводят обожженный вермикулит и перемешивают. Далее загружают в смеситель принудительного действия тонкодисперсные порошки породообразующих минералов.. После этого вводят концентрат вермикулитовой руды. В последнюю очередь загружают нефелиновый антипирен. Все компоненты перемешивают до однородного состояния в течение 3-4 мин.

Эти смеси испытывали на прочность при сжатии и изгибе и на огнестойкость.

Испытания на прочность при сжатии и изгибе проводили по стандартной методике (ГОСТ 5802-76 ), а испытания на огнестойкость-по стандартному температурному режиму на специальных установках, разработанных и изготовленных по рекомендациям ВНИИПО МВД СССР.

При испытании на огнестойкость вели визуальные наблюдения за состоянием покрытия при огневом воздействии.

Основные свойства покрытий представлены в табл. 3.

Анализ данных, полученных при испытании огнезащитных покрытий, показывает, что при дополнительном введении тонкодисперсных порошков породообразующих минералов, минеральной ваты и нефелинового антиперина огнезащитные покрытия становятся более прочными (не разрушаются при огневом воздействии } и огнестойкость их возрастает в среднем на 20-25%. ,Сырьевые. композиции обладают лучшими технологическими свойствами при нанесении по сравнению с композициями, не содержащими дополнительных компонентов.

Причем при содержании тонкодисперсных порошков породообраэующих минералов в сырьевой композиции более

15%, минеральной ваты более 7t и нефелинового антипирена более 8% происходят уменьшение вспучиваемости покрытия и увеличение его теплопроводности, что ведет к резкому уменьшению огнестойкости покрытия.

Введение в состав композиции дополнительных компонентов соответственно менее 5, 3 и 4 4не повышает покрытия при огневом воздействии и его огнестойкости.

Предлагаемая композиция.обеспечивает прочность покрытия в процессе эксплуатации при огневом воздействии и требуемый нормами предел огнестойкости всем видам конструкций, эа исключением несущих стен, стен лестничных клеток и колонн.

963980

Таблица 1

Компонент.

Жидкое натриевое стекло, ) 1,46 г/см3, модуль 2,7 (ГОСТ 13078-67 ) 72

18

Вспученный вермикулит (ГОСТ 12865-67) 13

10

32

Тонкодисперсный порошок породообразующих минералов"

15

Нефелиновый антипирен (ТУ-08-340-76 ) См. табл. 2

Таблица 2

Породообразующий минерал Содержание минерала, %

Полевые шпаты

Роговая обманка, пироксен

Кальцит

Апатит

2-3

Таблица 3

Пок аэатель

Прочность при сжатии, кгс/см

132

110

Прочность прн изгибе, кгс/см

38

Концентрат вермикулитовой руды

РВ-80 (,ТУ-21-25-75-71 ) Иинеральная вата марки 75-100 (ГОСТ 4640-76 ) Остальные минералы, в том числе магнетит

16-27

30-40

10-12

5-18

963980

Продолжение табл. 3

Покрытие состава

Показатель

Огнестойкость, мин

66

Состояние покрытия при огневых испытаниях

Вспучивается, не разрушается, на поверхности появляются волосяные трещины

Вспучивается, не разрушается, трещин на поверхности нет

Вспучивается, не разрушается, трещин на поверхности нет

При нанесении сырьевой композиции на поверхность металлических пластин не наблюдаются оплывание и отслоение. сырьевой массы

Поведение сырьевой композиции при нанерении на пластины

Формула изобретения

10-32

5-15

4-8

6-20

Составитель Н. Багатурьянц

Редактор 3. Бородкина Техред Ж.Кастелевич Корректор И. Шулла

Тираж 641 Подписное

ВНИИПИ Государствениого комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 257/2

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Композиция для огнезащитного покрытия, включающая жидкое натриевое стекло, вспученный вермйкулит и необожженный вермикулит, о т л и ч аю щ а я с я тем, что, с целью повышения- огнестойкости и прочности при огневом воздействии и улучшения технологических свойств в. процессе нанесения, она дополнительно содержит тонкодисперсные порошки породообразующих минералов, минеральную вату и нефелиновый антипирен, à в качестве необожженного вермикулитаконцентрат вермикулитовой руды при следующем соотношении компонентов, l4RC Ъ:

Жидкое натриевое стекло 18-72

Вспученный вермикулит.Койцентрат вермикулитовой руды

Тонкодисперсные порошки породообразующих минералов

Минеральная вата

Нефелиновый антипирен

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 275342, кл. E 04 В 1/94, 1968.

2. Сорин В. и др. Огнезащитное покрытие ОФП-NN "Строительные материалы", Р 10, 1977 °

45 3. Авторское свидетельство CCCP

9 509563, кл. С 04 В 43/10, 1976.
