Центробежный насос
Иллюстрации
Реферат

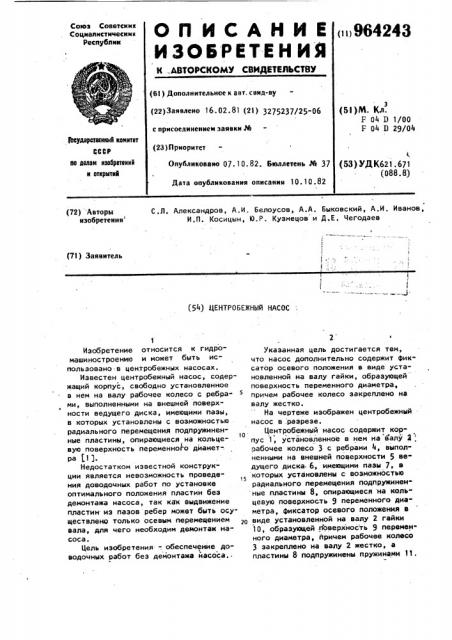

ЬП ИСАНИЕ
ИЗЬВРЕТЕН ИЯ
К . АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
««964243 (61) Дополнительное к авт, свид-ву (5I)M. Кл.
F 04 D 1/00
Р 04 Р 29/04 (22) Заявлено 16. 02. 81 (2l ) 3275237/25-06 с присоединением заявки М (23) Приоритет
3Ьеудеретеенный квинтет
СССР нв делен нзебретеннй н отнрытнй (53) УД К621. 671 (088. 8) Опубликовано 07.10.82. бюллетень М 37
Дата опубликования описания 10. 10 .82
С.Л. Александров, А.И. Белоусов, А.А. Быковский, А.И. Иванов, И.П. Косицын, Ю.Р. Кузнецов и Д.Е, Чегодаев (72) Авторы изобретения
{71) Заявитель (54) ЦЕН РОБЕжНЫй
Изобретение относится к гидромашиностроению и может быть использовано в центробежных насосах.
Известен центробежный насос, содержащий корпус, свободно установленное в нем на валу рабочее колесо с ребрами, выполненными на внешней поверхности ведущего диска, имеющими пазы, в которых установлены с возможностью радиального перемещения подпружиненные пластины, опирающиеся на кольце- . вую поверхность переменного диамет-, ра (1), Недостатком известной конструкции является невозможность проведе" ния доводочных работ по установке оптимального положения пластин беэ демонтажа насоса, так как выдвижение пластин из пазов ребер можвт быть осуществлено только осевым перемещением вала, для чего необходим демонтаж насоса.
Цель изобретения -. обеспечение доводочных работ без демонтажа йасоса.
Указанная цель достигается тем, что насос дополнительно содержит фиксатор осевого положения в виде установленной на валу гайки, образующей поверхность переменного диаметра, причем рабочее колесо закреплено на валу жестко.
На чертеже изображен центробежный насос в . разрезе.
Центробежный насос содержит корпус 1, установленное в нем на валу 3 рабочее колесо 3 с ребрами 4, выпол" ненными на внешней поверхности 5 ве" дущего диска. 6, имеющими пазы 7, в которых установлены с возможностью радиального перемещения подпружиненные пластины S, опирающиеся на кольцевую поверхность 9 переменного диаметра, фиксатор осевого положения в ро виде установленной на валу 2 гайки
10, образующей поверхность 9 переменного диаметра, йричем рабочее колесо
3 закреплено на валу 2 жестко, а пластины 8 подпружинены пружинами 11.
3 96424
Насос работает следующим образом.
Если при испытании центробежного насоса окажется, что величина замерен- ной осевой силы превышает допустимую норму и направлена, например, влево, то поворотом фиксатора осевого положе ния в виде гайки 10 увеличивают затяжку пружины 11. Длина пластин 8, выступающих из «радиальных ребер 4 ведущего диска"6, увеличивается. Это о вызывает уменьшение давления на площадь ведущего диска 6 колеса 3, определяемую периферийным диаметром пластин 8. Вследствие этого возникает противодействующая сила, направленная и слева направо, которая уменьшает величину осевой силы. Поворот гайки 10 продолжается до получения значения осевой силы. требуемой величины.и осуществляется при остановленном насо-,щ се, после чего осуществляется контровка гайки 10 к валу 2 насоса.
Использование предлагаемого изобретения позволит без демонтажа wacoca обеспечить проведение доводочных 2s работ, в результате чего снижает тру3 ф доемкость доводочных работ и снижается их стоимость. формула изобретения
Центробежный насос, содержащий корпус, установленное в нем на валу рабочее колесо с ребрами, выполненными на .внешней поверхности ведущего диска, имеющими пазы, в которых установлены ,с возможностью радиального перемеще" ния подпружиненные пластины, опираю,щиеся на кольцевую поверхность переменного диаметра, о т л и ч а ю щ и йс я тем, что, с целью обеспечения доводочншх работ без демонтажа насо.са, он дополнительно содержит фиксатор осевого положения в виде установ"ленной на валу гайки, образующей поверхность переменного диаметра, причем рабочее колесо закреплено на валу жестко.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство CCCP и 644968, кл. P 04 D l/00, 1977.
