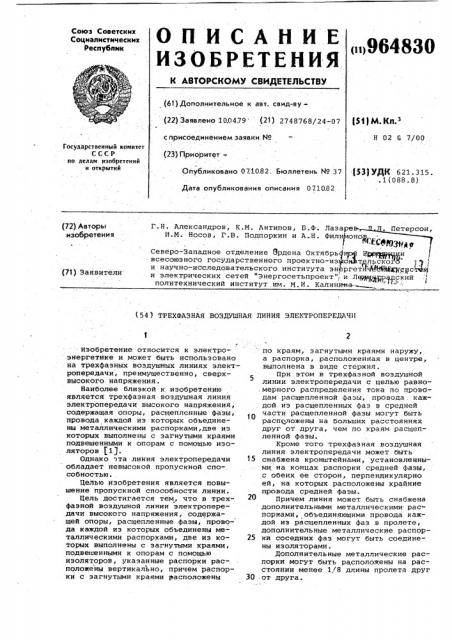

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик ф .;г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 100479 (21) 2748768/24-07

Р М К з с присоединением заявки М

Н 02 G 7/00

Государственный комитет

СССР но. делам изобретений н открытий

t 3) УДК 621. 315 . 1 (088. 8) (23) ПриоритетОпубликовано 071082. Бюллетень Мо 37

Дата опубликования описания 07.1082 (72) Авторы изобретения

Г.Н. Александров, К.M. Антипов, ВеФ. Лазаре

И.М. Носов, Г.В. Подпоркин и A.Н. Фили о

Северо-Западное отделение Ордена Октябрь щи всесоюзного государственного проектно-нзранЪтрльско О ; Ъ и научно-исследовательского института энергетФММЖ4КдрсМ и электрических сетей "Энергосетьпроект" и Лщщщ рауркий политехнический институт им. М.И. Калинииа(71) Заявители (54) ТРЕХФАЗНАЯ ВОЗДУШНАЯ ЛИНИЯ ЭЛЕКТРОПЕРЕДАЧИ

Изобретение относится к электроэнергетике и может быть использовано на трехфазных воздушных линиях электропередачи, преимущественно, сверхвысокого напряжения.

Наиболее близкой к изобретению является трехфазная воздушная линия электропередачи высокого напряжения, содержащая опоры, расщепленные фазы, провода каждой из которых объединены металлическими распорками,две из которых выполнены с загнутыми краями подвешенными к опорам с помощью изоляторов (11.

Однако эта линия электропередачи обладает невысокой пропускной способностью..

Целью изобретения является повышение пропускной способности линии.

Цель достигается тем, что в трехфазной воздушной линии электропередачи высокого напряжения, содержащей опоры, расщепленные фазы, провода каждой из которых объединены металлическими распорками, две иэ которых выполнены с загнутыми краями, подвешенными к опорам с помощью изоляторов, указанные распорки расположены вертикально, причем распорки с загнутыми краями расположены по краям, загнутыми краями наружу, а распорка, расположенная в центре, выполнена в виде стержня.

При этом в трехфазной воздушной линии электропередачи с целью равно:мерного распределения тока по проводам расщепленной фазы, провода. каждой из расщепленных фаз в средней части расщепленной фазы могут быть расположены на больших расстояниях друг от друга, чем по краям расщеп.— ленной фазы.

Кроме того трехфазная воздушная линия электропередачи может быть

15 снабжена кронштейнами, установленными на концах распорки средней фазы, с обеих ее сторон, перпендикулярно ей, на которых расположены крайние провода средней фазы.

Причем линия может быть снабжена дополнительными металлическими. рас" порками, объединяющими провода каждой из расщепленных фаз в пролете, дополнительные металлические распор25 ки соседних фаз могут быть соединены изоляторами.

Дополнительные металлические распорки могут быть расположены íà расстоянии менее 1/8 длины пролета друг

30 от друга.

964830

С целью уменьшения амплитуды раскачивания проводов ветром линия может быть снабжена изолирующими растяжками с анкером и демпферами, причем изолирующие растяжки с анкерами присоединены к нижним концам фаз, а демпфе- S ры, например пружинные, установлены в цепи оттяжек.

Опоры линии электропередачи могут быть выполнены П-образными.

На фиг. 1 схематичЕски изображен 10 вид вдоль оси линии; на фиг. 2 ,схема прикрепления фаз в пролетах к анкеру с помощью изолирующих штанг, на фиг. 3 — схема распорки, устанавливаемой в пролете;. на фиг. 4 — вид 15 вдоль оси линии в пролете, вариант расположения.

Фазы 1, 2 и 3 линии расщеплены на большое количество (более шести, в данном примере при напряжении

500 кВ на двенадцать) единичных проводов 4. Расщепленные провода фаз 4 объединены металлическими распорками

5, которые на V-образных гирляндах изоляторов б вертикально подвешены к траверсе 7 П-образной опоры со стойками 8 Таким образом, провода расположены вертикально по разомкнутым кривым, а V-образные гирлянды уменьшают амплитуду раскачивания проводов.

Фазы сближены до миннмально допустимого по условиям обесйечения электрической прочности междуфазной изоляции, при данном уровне напряжения, 35 расстояния.

Раскачивание проводов ветром ограничивается изолирующими растяжками с гирляндами изоляторов 9, рассчитанными на фазные напряжения, прикреплен- .40 ными на опорах к анкеру 10.

Для предотвращения повреждения гирлянд 6 или 9 при обрыве одного из проводов фазы в цепи изолирующих от тяжек могут быть включены демпферы

11, например пружинные, а в пролетах линии раскачивание проводов ограничивается изолированными на фазисе напряжение штангами 12, присоединенными к анкеру 13.

Обеспечение минимально допусти.-. мого расстояния между фазами гарантируется также междуфазовыми изолятораь и 14 (фиг..1), а также дополнитель фями распорками, устанавливаемыми в прблетах. Эти распорки состоят из эле5 ментов 15 из легкого металла, которые объединяют провода 4, и йзоляторов 16 и размещаются ближе чем на

1/8 пролета линии. За счет изоляторов

14, элементов 12,и 13 и, в случае @ необходимости, изоляторов 16.предотвращается недопустимое сближение фаз, так как поц действием ветра все провода трех фаз в пролетах раскачиваются синхронно, как единое целое. 65

Легкость и дешевизна распорок в пролетах (фиг. 3), на которые не действует вес проводов,, и которые являются только дистанционными распорками, обеспечивает то, что их наличие практически не влияет ни на стрелку провеса проводов, ни на стоимость линии.

Защита от атмосферных перенапряжений обеспечивается r .îýîçàùèòíûìè тросами 17 (фиг. 1), к которым в случае необходимости могут быть добавлены тросы 18, а также устройства системной.автоматики.

В предлагаемой линии электропередачи. разность потенциалов между фазами при атмосферных и внутренних перенапряжениях значительно меньше, чем в известной линии электропередачи из-за большой межцуфазной емкостной связи, существенно превышающей емкостную связь каждой фазы относительно земли, что существенно облегчает за,щиту от перенапряжений, так как расположение фаз и проводов в линии выравнивает электрическое поле между фазами,и обеспечивает наибольшую электрическую прочность при минимальном расстоянии между фазами.

Расстояние между фазами предлагаемой.линии может быть, например, выбрано при напряжении линии на

300 кВ около 1,5 м,. при 500 кВ около 2,5-3 м, при 750 кВ около 3,2 4 м и при 1150 кВ около 5-6 м.

Ток в единичном проводе расщепленной фазы равен .произведению заряда на скорость света. Для равномерного распределения тока по расщепленным проводам фазы их заряды должны быть одинаковыми.

Это обеспечено расположением проводов каждой фазы неравномерно, а путем размещения их в средней части фазы на больших расстояниях, чем по краям фазы. Крайние провода 17, 18 и 19 внешних фаз (фиг, 1) удалены от оси линии по плавным кривым, что предотвращает коронирование по концам фаз. Для этой цели средняя фаза снабжена кронштейнами 20,.установленными на концах распорки 5 средней фазы, с обеих .ее сторон, перпендикулярно ей, на которой расположены край ние провода средней фазы 21.

Линия электропередачи согласно изобретению может быть выполнена (как показано на фиг. 4) таким образом, что крайние провода 22, 23 и

24 внешних фаз удалены от .оси линии по плавным кривым, что дополнительно уменьшает коронирование.

При расположении проводов и фаз согласно фиг, 1 .и 4 и увеличенном числе проводов в фазе волновое сопротивление линии существенно уменьша964830 ется, а пропускная способность — соответственно увеличивается. Увеличенное число проводов в фазе органически необходимо ввиду увеличенной пропускной способности предлагаемой линии, в которой суммарное сечение проводов в фазах выбирается, как и в известных линиях, по экономической плотности тока.

Сечение всех единичных, проводов линии может быть выбрано одинаковым, что благоприятно ввиду одинаковости стрел провеса всех проводов в пролетах.

Формула. изобретения

1. Трехфазная воадушная линия электропередачи высокого напряжения, содержащая опоры, расщепленные фазы, провода каждой из которых объединены металлическими распорками, две из которых выполнены с загнутыми краями, подвешенными к опорам с помощью.изо-.ляторов, отличающаяся тем, что, с целью повышения пропускной способности, указанные распорки расположены вертикально, причем распорки с загнутыми краями расположены по краям, загнутыми краями наружу, а распорка, расположенная в центре, выполнена в виде стержня.

2. Линия- электропередачи по,п. 1, отличающаяся тем, что, с целью равномерного распределения тока по проводам расщепленной фазы, прово;да каждой из расщепленных фаз в средI ней части расщепленной фазы расположены на больших расстояниях друг от друга, чем по краям расщепленной фаэы.

3. Линия электропередачи по пп. 1 и 2, отличающаяся тем, что она снабжена кронштейнами, установленными на концах распорки средней фазы, с обеих ее сторон, перпен-. дикулярно ей, ка которых расположены крайние провода средней фазы.

4. Линия электропередачи по пп.110 3, отличающаяся тем, что она снабжена дополнительными металлическими распорками, объединяющими провода каждой из расщепленных фаз в пролете, причем дополнительные

t5 металлические распорки соседних фаэ соединены изоляторами.

5. Линия электропередачи по п.4, отличающаяся тем, что . дополнительные металлические распорщ ки расположены на расстоянии менее

1/8 длины пролета друг от друга.

6. Линия электропередачи но п. 1, о т л и ч.а ю щ.а я с я тем, что, с целью уменьшения амплитуды раскачивания проводов ветром, линия снабжена иэолирующимй растяжками с анкерам и демпферами, причем изолирующие растяжки с анкерами присоединены к нижний концам фаз, а демпферы, напри:мер пружинные, установлены в цепи оттяжек.

7. Линия электропередачи по п.1, а т л и ч а ю щ а я с я тем, что опоры выполнены П-образными.

35 Источники информации, принятые во внимание при экспертизе

1. Патент CttlA Р 3249773, кл. 307-147, 1966.

964830

О о р о о о

Rur. У

ФЬг. Ф

87

24 о гг

ВНИИПИ Закаэ 7679/39 Тираж 669 Подписное,, Филиал ППП "Патент", r. Ужгород, ул. Проектная,4 о О о о о о

О о о о
