Реферат

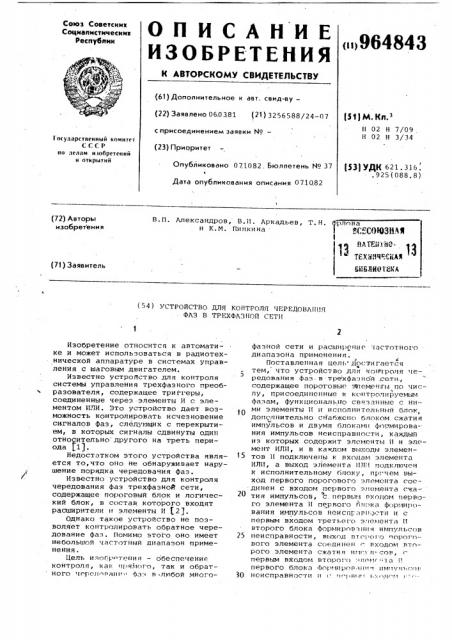

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (6!) Дополнительное к авт, свид-ву— (22) Заявлено 060381 (2!) 3256588/24-07 с присоединением заявки ¹â€” (23) Приоритет (51)М Кп з

Н 02 Н 7/09

Н 02 Н 3/34

l îñóëàðñòâåííûé комитет

СССР оо делам изобретений и открытий

Опубликовано 07.1082, Бюллетень ¹ 37

Дата опубликования описания 07.10.82 (53) УДК 621. 316..925(088.8) В.П. Александров, В.И. Аркадьев, Т.H. фрлг>ва и К.М. Пипкина 3(. > СОЮЗН>!>Я (72) Авторы изобретения

?1АТЕ1 >.1 т!О техиччи (7! ) Заявитель иыи0ы11А (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЧЕРЕДОВАНИЯ

ФАЗ В ТРЕХФАВНОЙ ОГТИ

Изобретение относится к автоматике и может использоваться в радиотехнической аппаратуре в системах управления с шаговым двигателем.

Известно устройство для контроля системы управления трехфазного преобразователя, содержащее триггеры, соединенные через элементы ?1 с элементом ИЛИ. Это устройство дает возможность контролировать исчезновение сигналов фаз, следующих с перекрытием, в которых сигналы сдвинуты один относительно другого на треть периода (1).

Недостатком этого устройства является то,что оно не обнаруживает нарушение порядка чередовачия фаз.

Известно устройство для контроля чередования фаз трехфазной сети, содержащее пороговый блок и логический блок, в состав которого входят расширители и элементы И f 2).

Однако такое устройство не позволяет контролировать обратное чередование фаэ. Помимо этого оно имеет небольшой частотный диапазон применения.

Цель изоб? тени« вЂ” обеспечение контроля, как прямого, так и обрат ного teðeï > а>11> 4>а:з в любой многофазной сети и расширение частотного диапазона применения.

Поставле«ная цель до<,"гигается тем, что устройство длл >t чередования фаз.в тре>хфаз>>бй .сети,, содержащее пороговьк эдеме«:ты по чис1 лу, присоединенные к кс «тролируемым фазам, функционально св.змеиные с ними элементы И и исполнитель«ый блок, дои<,.>1«ительно снабжен<> блоком сжатия импульсов и двумя блоками 4>ормирования импульсов неисправно<ти, каждый из которых содержит элементы И и элс— мент ИЛИ, и в каждом выходы элемен-!

5 тов И подключены к входам элемента

ИЛИ, а выход элемента ИЛ:1 подключен к исполнительному блоку, пргчем выход первого порогового элемента соединен с входом первого элемента сжа-. ь тия импульсов, с. «ервым входом первого элемента И первого F»I<>I<;.I формирс>вания импульсов 11еиспт «в«эсти и с первым входом третьего з. изме«та И второго блока формирсвз«11« импульсов

25 «еисправности, выход вт ерс>1 о n<>p<>1 пвого элемента сс>еди «е «: входол1 B I A рого элемента сжатия и. н-. и сов, <первым вХодом в opoI<> лом< >а И

ftPpBoI o блока >1>с р>1>1ров III«> IIM>I>>«I . <>I!

30 неисправности и > и 1 в It> I., 1«< >

964843 рого элемента И второго блока формирования импульсов неисправности, выход третьего порогового элемента соединен с входом третьего элемента сжатия импульсов, с первым входом третьего элемента И первого блока 5 формирования импульсов неисправности и с первым входом первого элемента И второго блока формирования импульсов неисправности, выход первого элемента сжатия импульсов соединен со вторым входом третьего элемента И первого блока формирования импульсов неисправности и со вторым входом второго элемента И второго блока формирования импульсов неисправности, выход второго элемента сжатия импульсов соединен со вторым входом первого элемента И первого блока формирования импульсов неисправности и со вторым входом первого элемента И второго блока формирования импульсов неисправности, выход третьего элемента сжатия импульсов соединен со вторым, входом второго элемента И первого блока .формирования импульсов неисправности и со вторым входом третьего элемента И второго блока формирования импульсов неисправности.

На чертеже приведена структурная

- электрическая схема предлагаемого устройства. зо

Устройство содержит пороговый блок 1, пороговые элементы 2-4, блок 5 сжатия импульсов, элементы

6-8 сжатия импульсов, первый блок 9 формирования импульсов неисправности, элементы И 10-12 первого бло-ка формирования импульсов неисправности, элемент ИЛИ 13 первого блока формирования импульсов неисправности, второй блок 14 формирования им- пульсов неисправности, элемент И

15-17 второго блока формирования импульсов неисправности, элемент ИЛИ 18 второго блока формирования импульсов неисправности, исполнительный орган 19.

Устройство работает следующим образом.

Пороговые элементы 2-4 порогового блока 1 преобразуют синусоидальное напряжение сигналов фаз трехфазной

50 сети в меандр. Элементы 6-8 сжатия импульсов блока 5 сжатия импульсов

;формируют короткие импульсы, привязанные к передним фронтам импульСов меандра. При прямом порядке чередования фаз на входах элементов

И 10-12 первого блока 9 формйрования импульсов неисправности обеспечи- . вается совпадение меандров фаз с короткими импульсами смежных фаз, поступающих с выходов элементов 6-8 сжатия, которые отстают по времени от сигналов на первых входах указанных элементов. На выходе элемента ИЛИ 13 появляется непрерывная последователь- 65 ность коротких импульсов, являющаяся объединением импульсов всех фаз.

На выходе второго блока 14 формирования импульсов неисправности импульсы при этом отсутствуют, так как на входах элементов И 15-17 этого блока не обеспечивается совпадение импульсов.

При изменении .порядка чередования фаз на обратное блоки 9 и 14 формирования импульсов неисправности меняются функциями. При обратном порядке чередования фаз на входах элемен.— тов И 15-17 второго блока 14 формирования импульсов неисправности обеспечивается совпадение меандров фаз, поступающих с выходов, пороговых элементов 2-4 с короткими импульсами смежных фаз, поступающих с выходов элементов 6-8 сжатия, которые опережают по времени сигналы на первых входах указанных элементов.

На выходе элемента ИЛИ 18 появляется непрерывная последовательность коротких импульсов, также являющаяся объединением импульсов всех фаз.

На выходе первого блока 9 формирования импульсов неисправности при обратном порядке чередования фаз импульсы отсутствуют, так как в этом случае не обеспечивается совпадение импульсов на входах элементов И 10-12.

В случае нарушения порядка чередования сигналов фаз при любом варианте чередования на выходе ранее неработавшего блока формирования . импульсов неисправности появляются импульсы, формирование которых связано с этими фазами. При этом на выходе работавшего блока формирования импульсов неисправности исчезают короткие импульсы, формирование которых связано также с этими фазами.

B случае исчезновения сигнала фазы исчезают импульсы на выходе работающего блока формирования импульсов неисправности, формирование которых связано с сигналом отсутствующей фазы.

На выходе неработавшего блока формирования импульсов неисправности импульсы отсутствуют.

Использование в устройстве блока сжатия импульсов и двух блоков формирования импульсов неисправности выгодно отличает предлагаемое устройство для контроля чередования фаз в трехфазной сети от известного, так как позволяет контролировать, как прямое, так и обратное чередование фаз в трехфазной сети.

По предлагаемому техническому решению аналогичным образом может быть построено устройство контроля чередования фаз в любой многофазной сети.

964843

В результате расширяются функциональные возможности и область применения устройства.

Формула изобретения

Устройство для контроля чередования фаз в трехфазной сети, содержащее пороговые элементы по числу, присоединенные к контролируемым фазам, функционально связанные с ними элементы И и исполнительный блок, о т л и ч а ю щ е е с я тем, что, с целью .расширения функциональных возможностей путем обеспечения контроля и обратного чередования фаз в трехфазной сети, оно дополнительно снабжено блоком сжатия импульсов и двумя блоками формирования импульсов неисправности, каждый из которых содержит элементы И и элемент ИЛИ, и в каждом выходы элементов И подключены к.входам элемента ИЛИ,а выход 20 элемента ИЛИ подключен к исполнительному блоку, причем выход первого порогового элемента соединен с входом первого элемента сжатия импульсов, с первым входом первого элемента Й 25 первого блока формирования импульсов неисправности и с первым входом третьего элемента И второго блока формирования импульсов неисправности, выход. второго порогового элемента ЗО соединен с входом. второго элемента сжатия импульсов, с первым входом вто- рого элемента И первого блока формирования импульсов неисправности и с первым входом второго элемента И вто- З рого блока формирования импульсов неисправности, выход третьего порогового элемента соединен с входом третьего элемента сжатия импульсов, с первым входом третьего элемента И первого блока формирования импульсов неисправности и первым входом первого элемента И второго блока формирования импульсов неисправности, выход первого элемента сжатия,импульсов соединен со вторым входом

:третьего элемента И первого блока формирования импульсов неисправнос;ти и со вторым входом второго элемента И второго блока формирования импульсов неисправности, выход второ:го элемента сжатия импульсов соединен со вторым входом первого элемента И первого блока формирования импульсов неисправности и со вторым входом первого элемента И второго блока формирования импульсов неисправности, выход третьего элемента сжатия импульсов соединен со вторым входом второго элемента И первого блока формирования импульсов неисправности и со вторым входом третьего элемента И второго блока формирования импульсов неисправности.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 535657, кл. Н 02 Н 3/37, 1975.

2. Авторское свидетельство СССР

9 608222, кл. Н 02 Н 3/34, 1976.
